3.3.9. Mikrowellentrafo 9

[vor]

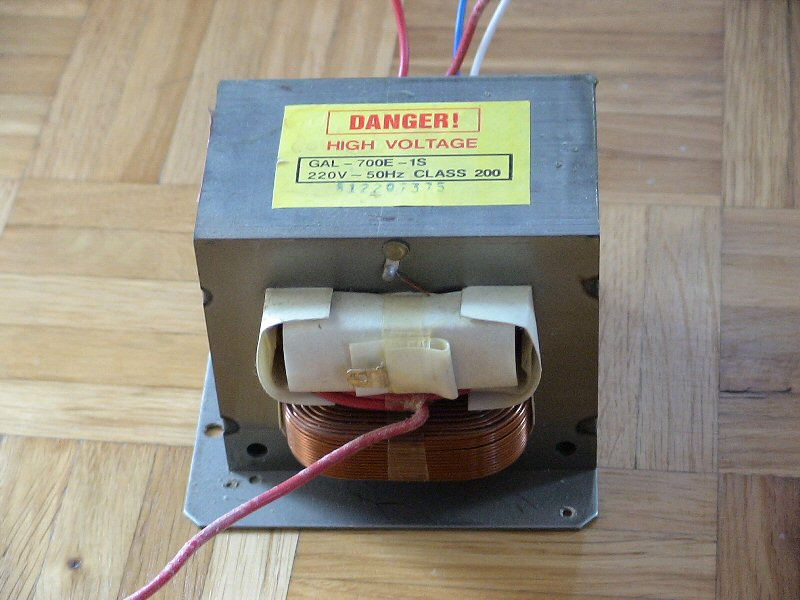

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Boxford
Typ F18-TF
Nennspannung 230 V
Nennaufnahme 1180 Watt
HF Leistung 750 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 1956 V
Leerlaufstrom 1,80 A
Kurzschlußstrom bei 100 V 4,04 A
Induktivität Primärspule 287 mH (120 Hz)
Induktivität Primärspule 56,3 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,5 * 8,9 * 6,8 cm
