3.3.8. Mikrowellentrafo 8

 [vor]

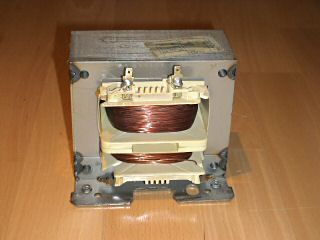

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Moulinex
Typ Quickchef 650
Nennspannung 230 V
Nennaufnahme 1200 Watt
HF Leistung 650 Watt

Die Sekundärwicklung ist nicht mit dem Kern verbunden. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 1998 V
Leerlaufstrom 0,96 A
Kurzschlußstrom bei 100 V 3,70 A
Induktivität Primärspule 160 mH (120 Hz)
Induktivität Primärspule 40,3 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 12,0 * 10,3 * 5,8 cm
