3.3.7. Mikrowellentrafo 7

 [vor]

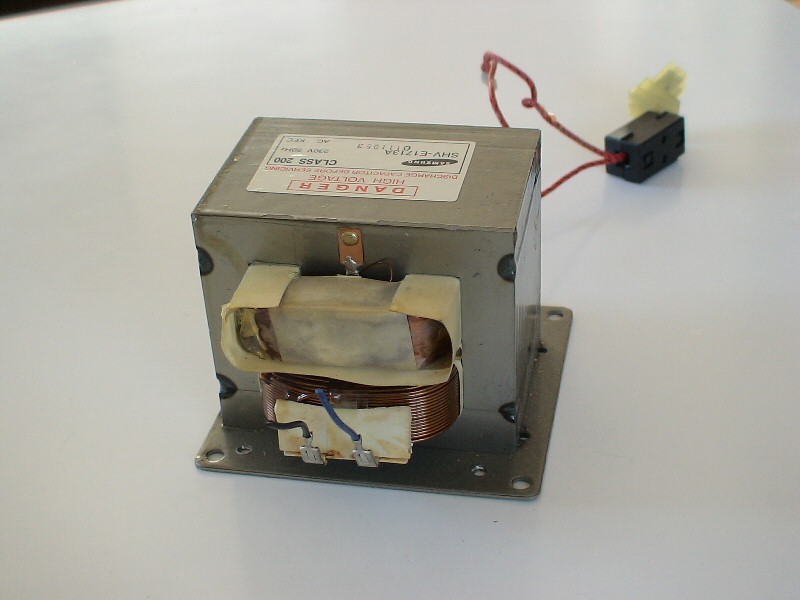

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Samsung
Typ CE 2618W
Nennspannung 230 V
Nennaufnahme 1200 Watt
HF Leistung 700 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung 2034 V
Leerlaufstrom 2,20 A
Kurzschlußstrom bei 100 V 4,76 A
Induktivität Primärspule 276 mH (120 Hz)
Induktivität Primärspule 54,2 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 9,6 * 8 * 6,7 cm
