In ölgefüllten Kondensatoren, z.B. aus Mikrowellenherden, wird als Dielektrikum Diarylethan oder
Dielektrol III verwendet. Das Dielektrikum Diarylethan leitet sich vom Kohlenwasserstoff Ethan (H3C-CH3)
ab der 2 Arylgruppen enthält. Als Aryl-Gruppen bezeichnet man aromatische (Kohlenwasserstoff)-Reste, d.h. die einen
aromatischen Kohlenwasserstoff wie z.B Benzol oder Toluol mit fehlendem H-Atom enthalten.
Dielektrol III ist ein Produkt der
Firma General Electric und ist ebenfalls ein Diarylethan bzw. genauer gesagt Phenyl-xylyl-ethan (PXE).
Da mich als Chemiker die Zusammensetzung der Dielektrika interessiert habe ich ein bischen recherchiert und ein paar
Informationen zusammengestellt.
Dielektrol I (MSDS)
Komponente |
% |
CAS Nummer |
Di-(2-ethylhexyl)-phthalat |
< 90 |
117-81-7 |
1-Tetradecen |
< 10 |
1120-36-1 |
Dielektrol II (MSDS)
Komponente |
% |
CAS Nummer |
Di-(2-ethylhexyl)-phthalat |
< 70 |
117-81-7 |
Trichlorbenzol (TCB) |
< 30 |
120-82-1 |
Dielektrol III (MSDS)
Komponente |
% |
CAS Nummer |
Phenyl-xylyl-ethan (PXE) |
>95 |
6196-95-8 |
Dielektrol IV (MSDS)
Komponente |
% |
CAS Nummer |
Benzyl-toluol |
75 |
27776-01-8 |
Dibenzyl-toluol |
25 |
26898-17-9 |
Dielektrol V (MSDS)
Komponente |
% |
CAS Nummer |
Di-(2-ethylhexyl)-phthalat (DEHP) |
60 |
117-81-7 |
Phenyl-xylyl-ethan (PXE) |
40 |
6196-95-8 |
Dielektrol VI (MSDS)
Komponente |
% |
CAS Nummer |
Polypropylenglycol (PPG) |
>99 |
25791-96-2 |
Dielektrol VII (MSDS)
Komponente |
% |
CAS Nummer |
Benzyl-toluol |
58 |
27776-01-8 |
1,1-Diphenylethan |
37 |
612-00-0 |
1,2-Diphenylethan |
<2 |
103-29-7 |
Diphenylmethan |
<2 |
101-81-5 |
In der folgenden Tabelle habe ich noch einige Informationen wie Strukturformel, Summenformel und Molekulargewicht
zusammengestellt.
Name |
Struktur |
Formel |
MW |

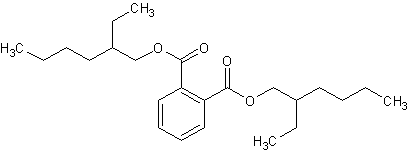

Di-(2-ethylhexyl)-phthalat |
|
C24H38O4 |
390,56 |
1-Tetradecen |
|
C14H28 |
196,37 |
1,2,4-Trichlorbenzol |
|
C6H3Cl3 |
181,41 |
Phenyl-xylyl-ethan |
|
C16H18 |
210,31 |
Benzyl-toluol |
|
C14H14 |
182,26 |
Dibenzyl-toluol |
|
C21H20 |
272,38 |
1,1-Diphenylethan |
|
C14H14 |
182,26 |
1,2-Diphenylethan |
|
C14H14 |
182,26 |
Diphenylmethan |
|
C13H12 |
168,23 |
1-Phenyldodecan |
|
C18H30 |
246,43 |
In Transformatoren werden überwiegend naphthenische Mineralöle eingesetzt. Für Spezialanwendungen nimmt man auch Siliconöle
oder auch pflanzliche Öle wie Rizinusöl (Castor Oil).
Früher hat man auch PCB´s (polychlorierte Biphenyle) eingesetzt. Sie sind biologisch schwer abbaubar
und sind auch wegen ihrer Toxizität inzwischen verboten. In älteren Kondensatoren (vor 1983) können sie aber noch enthalten
sein. Aus diesem Grund möchte ich kurz auf die Chemie der PCB´s eingehen.
Die polychlorierten Biphenyle leiten sich vom
Biphenyl ab dessen H-Atome teilweise durch Chloratome ersetzt werden.
Biphenyl
Je nach Anzahl und Position der Chloratome sind theoretisch 209 Kongomere (Isomere) möglich. PCB´s wurden von verschiedenen
Herstellern unter den Handelsnamen Aroclor, Askarel, Clophen, Kanechlor, Phenochlor oder Pyranol vermarktet. Die technischen
Gemische sind zähflüssige Flüssigkeiten oder Harze mit einem Chlorgehalt zwischen 30 und 60%.
Neben der Verwendung in Transformatoren und Kondensatoren wurden sie auch als Weichmacher in Kunststoffen, Fugendichtungsmassen
und Kabelummantelungen sowie als Flammschutzmittel in Farben, Lacken, Klebstoffen und Hydraulikölen eingesetzt.
In der Umweltanalytik werden von den verschiedenen Isomeren 6 als Leitsubstanzen gemessen.
PCB 28
Name |
2,4,4'-Trichlorbiphenyl |
CAS Nummer |
7012-37-5 |
Struktur |
|
Formel |
C12H7Cl3 |
MW |
257,54 |
PCB 52
Name |
2,2',5,5'-Tetrachlorbiphenyl |
CAS Nummer |
35693-99-3 |
Struktur |
|
Formel |
C12H6Cl4 |
MW |
291,99 |
PCB 101
Name |
2,2',4,5,5'-Pentachlorbiphenyl |
CAS Nummer |
37680-73-2 |
Struktur |
|
Formel |
C12H5Cl5 |
MW |
326,43 |
PCB 138
Name |
2,2',3,4,4',5'-Hexachlorbiphenyl |
CAS Nummer |
35065-28-2 |
Struktur |
|
Formel |
C12H4Cl6 |
MW |
360,88 |
PCB 153
Name |
2,2',4,4',5,5'- Hexachlorbiphenyl |
CAS Nummer |
35065-27-1 |
Struktur |
|
Formel |
C12H4Cl6 |
MW |
360,88 |
PCB 180
Name |
2,2',3,4,4',5,5'-Heptachlorbiphenyl |
CAS Nummer |
35065-29-3 |
Struktur |
|
Formel |
C12H3Cl7 |
MW |
395,32 |
Bei einem Brand können aus den PCB´s hochgiftige Dibenzodioxine und Dibenzofurane entstehen. Z.B das
2,3,7,8-Tetrachlor-dibenzo-p-dioxin, auch bekannt als Seveso Dioxin.
TCDD
Name |
2,3,7,8-Tetrachlo-dibenzo-p-dioxin |
CAS Nummer |
1746-01-6 |
Struktur |
|
Formel |
C12H4Cl4O2 |
MW |
321,97 |
TCDF
Name |
2,3,7,8-Tetrachlo-dibenzofuran |
CAS Nummer |
51207-312-9 |
Struktur |
|
Formel |
C12H4Cl4O |
MW |
305,97 |
Lange Zeit hat man geglaubt solche Substanzen werden nur durch den Menschen in die Umwelt freigesetzt. Es gibt aber auch
natürliche Dioxine wie das Spongiadioxin A das vom Meeresschwamm Dysidia dendyi gebildet wird.
Spongiadioxin A
Name |
1-Hydroxy-3,4,6,8-tetrabromdibenzo[1,4]dioxin |
CAS Nummer |
? |
Struktur |
|
Formel |
C12H4Br4O3 |
MW |
515,77 |
Wenn man die guten elektrischen Eigenschaften und die Unbrennbarkeit der PCB´s haben möchte kommen neben Siliconölen nur
noch perfluorierte Verbindungen in Frage. Z.B. die Novec Engineered Fluids der Firma 3M.
NovecTM HFE-7000
Komponente |
% |
CAS Nummer |
Methyl-perfluorpropylether |
99,5 |
375-03-1 |
NovecTM HFE-7100
Komponente |
% |
CAS Nummer |
Methyl-nonafluorisobutylether |
20 - 80 |
163702-08-7 |
Methyl-nonafluorbutylether |
20 - 80 |
163702-07-6 |
NovecTM HFE-7200
Komponente |
% |
CAS Nummer |
Ethyl-nonafluorisobutylether |
20 - 80 |
163702-06-5 |
Ethyl-nonafluorbutylether |
20 - 80 |
163702-05-4 |
NovecTM HFE-7500
Komponente |
% |
CAS Nummer |
3-Ethoxy-dodecafluor-2-trifluormethyl-hexan |
99 |
297730-93-9 |
Diese Flüssigkeiten haben zum Teil einen niedrigen Siedepunkt (34 - 130 °C) und werden daher auch zur Kühlung und Reinigung
von Halbleitern oder Leiterplatten verwendet. In der folgenden Tabelle habe ich noch einige Informationen wie Strukturformel,
Summenformel und Molekulargewicht zusammengestellt.
Name |
Struktur |
Formel |
MW |
Methyl-perfluorpropylether |
|
C4H3F7O |
200,05 |
Methyl-nonafluorisobutylether |
|
C5H3F9O |
250,06 |
Methyl-nonafluorbutylether |
|
C5H3F9O |
250,06 |
Ethyl-nonafluorisobutylether |
|
C6H5F9O |
264,09 |
Ethyl-nonafluorbutylether |
|
C6H5F9O |
264,09 |
3-Ethoxy-dodecafluor-2-trifluormethyl-hexan |
|
C9H5F15O |
414,11 |
Neben den Perfluorethern gibt es noch eine Vielzahl perfluorierter Kohlenwasserstoffe. In der folgenden Tabelle habe ich
ein paar Beispiele herausgesucht.
Name |
Struktur |
Formel |
CAS Nummer |
MW |
Carbogal Perfluor-1,3-dimethylcyclohexan |
|
C8F16 |
335-27-3 |
400,06 |
Perfluor-decalin |
|
C10F18 |
306-94-5 |
462,08 |
Das Perfluor-decalin eignet sich gut zum Transport von Sauerstoff und wird in synthetischen Blut als Ersatz für das
Hämoglobin verwendet.
Aber auch perfluorierte Verbindungen können im Brandfall giftige Substanzen bilden. Z.B. Perfluorisobuten (PFIB), das so
giftig ist das es unter den chemischen Kampfstoffen geführt wird.
PFIB
Name |
1,1,3,3,3-Pentafluor-2-trifluormethyl-1-propen |
CAS Nummer |
382-21-8 |
Struktur |
|
Formel |
C4F8 |
MW |
200,03 |
