5.35. Jakobsleiter
|
[zurück] | 5.35. Jakobsleiter |
[vor] | |
Die folgenden Bilder zeigen eine Jakobsleiter die ich mit meinem Meßwandler 4 und Meßwandler 5 (mit 24 mH Drossel) betrieben habe.
Dabei wurden die Primärwicklungen parallel und die Sekundärwicklungen in Reihe geschaltet. Bei primär 120 V liefern die Trafos ca. 44 kV.
Die Bilder wurden mit der Fuji FinePix S9600 aufgenommen.
Die nächsten Bilder wurden mit kürzerer Belichtungszeit aufgenommen.

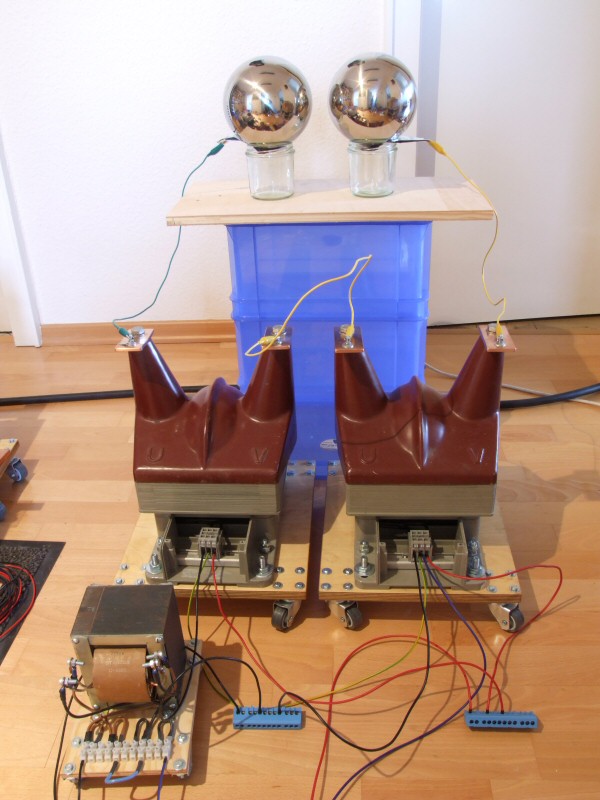

Neben der klassischen Jakobsleiter habe ich es auch mit Edelstahlkugeln (15 cm Durchmesser) probiert. Das nächste Bild zeigt den Aufbau.
|
