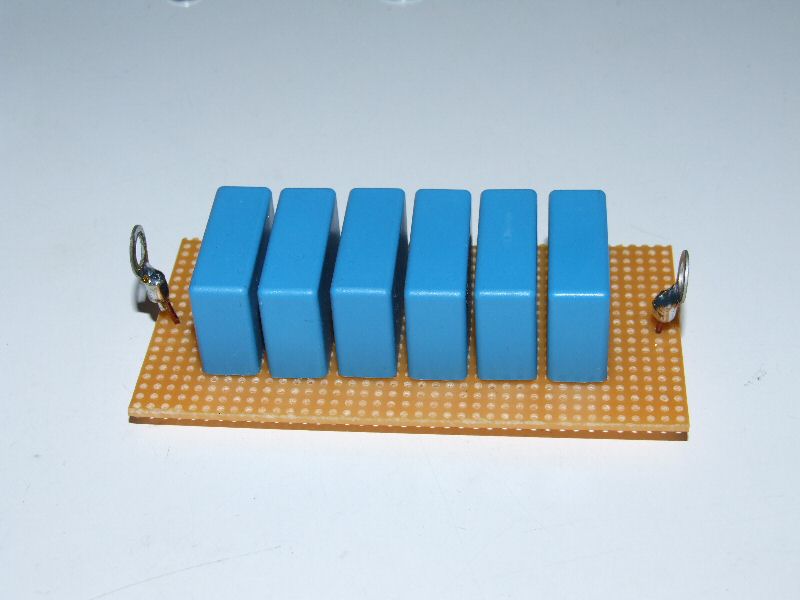

Jede der 10 Stufen besteht aus 6 impulsfesten WIMA FKP 1 Kondensatoren die in Reihe geschaltet sind. Daraus ergibt sich eine theoretische Spannungsfestigkeit von 12 kV pro Stufe. Jede Stufe hat folgende Eigenschaften.
| Kapazität | 1,13 nF |
| max. Spannung | 12000 V |
| max. Energie | 81,6 mJ |
D.h. der komplette Marxgenerator hat nicht einmal eine Energie von 1 J.
Der Marxgenerator besteht insgesamt aus 684 Teilen, hier die Stückliste.
| Polystyrolplatten 11 * 70 * 0,5 cm | 2 Stück |
| Lochrasterplatine 50 * 100 mm | 10 Stück |
| WIMA FKP 1 6,8 nF 2000 V DC | 60 Stück |
| Drahtbrücken 0,8 mm2 | 50 Stück |
| Drahtbrücken 1,0 mm2 | 20 Stück |
| Ringösen M5 | 92 Stück |
| Schrauben M5 * 25 mm | 20 Stück |
| Widerstände 2,4 MOhm, 10 kV | 18 Stück |
| Kabelstücke 1,5 mm2, 45 mm | 18 Stück |
| Schrumpfschlauch 3/16´´ 10 mm | 36 Stück |
| V2A Gewindestange, 71 mm | 18 Stück |
| V2A Gewindestange, 130 mm | 4 Stück |
| M5 Hutmuttern (V2A) | 18 Stück |
| M5 Sechskantmuttern | 110 Stück |
| M5 Unterlegscheiben 5,3 * 9,0 * 1,0 mm | 116 Stück |
| M5 Karosseriescheiben 5,3 * 15 * 1,2 mm | 92 Stück |
| Gesamtzahl Teile | 684 |

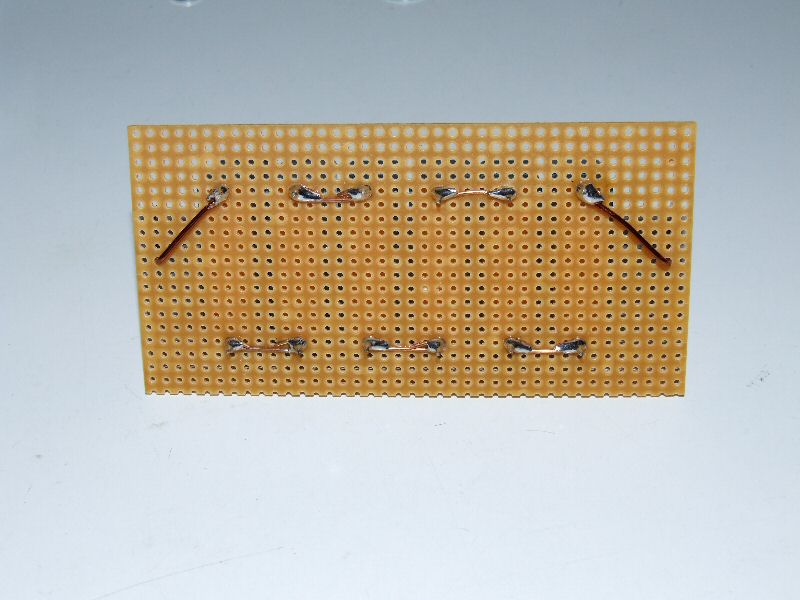

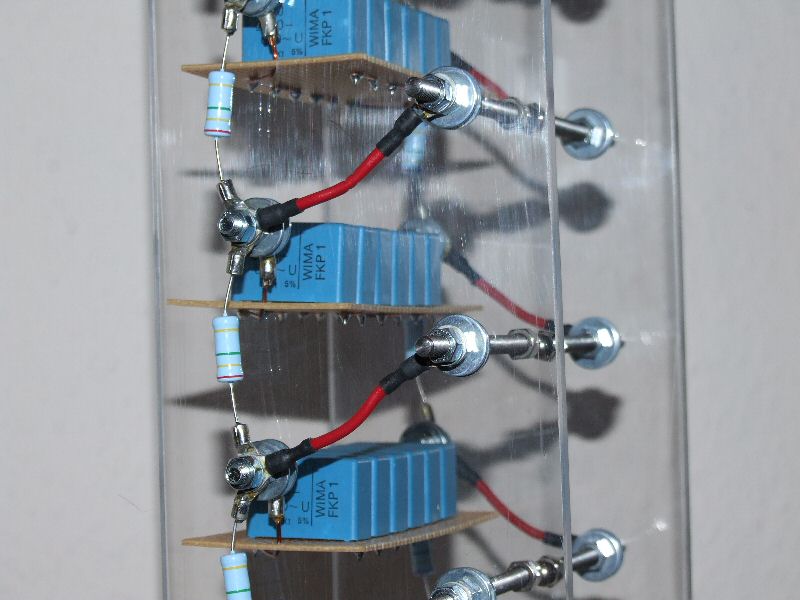

Die Kondensatoren, Widerstände und Kabelbrücken sind mit M5 Ringösen versehen so dass alle Bauteile verschraubt werden können.

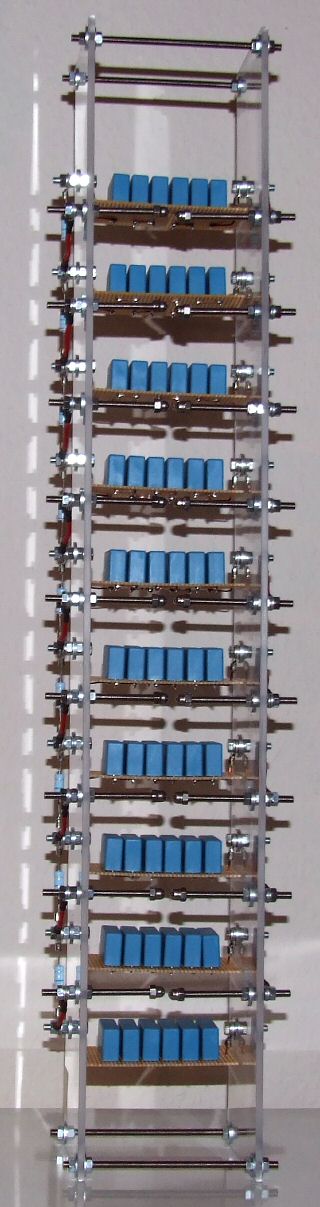

Der komplette Marxgenerator.
Dieser Marx Generator wird von einem 7 kV Obit betrieben, d.h. mit ca. 9,3 kV DC.
Nach der Gleichrichtung mit einer Diode vom Typ BY12 kommt noch ein Vorwiderstand von 2,4 MOhm. Die Justierung der ersten Funkenstrecke ist sehr sensibel.

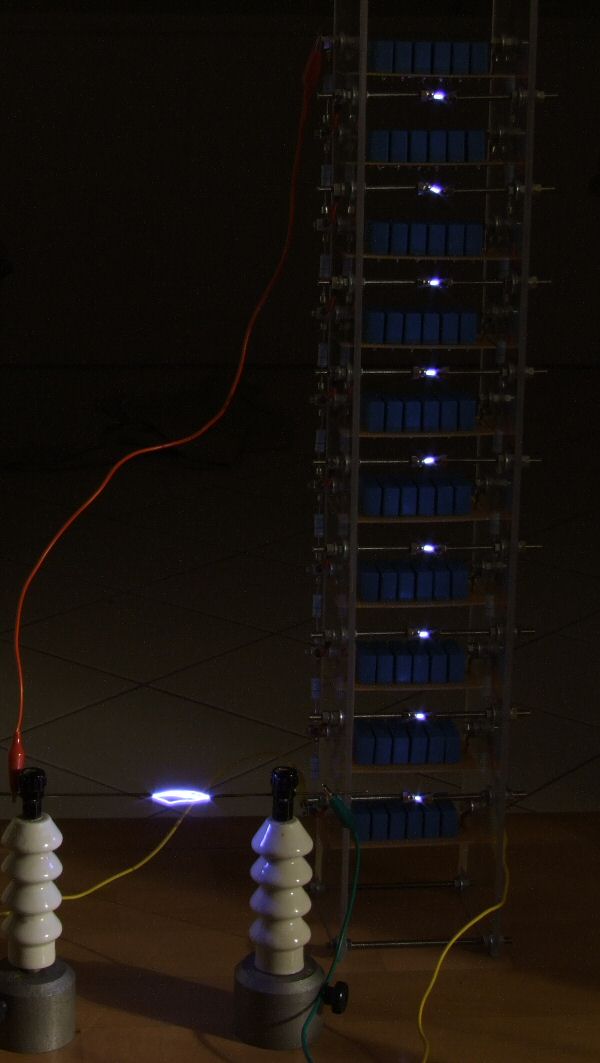

Der Marx Generator in Betrieb.
Nahaufnahme der Entladungen, die Schlagweite beträgt ca. 5 cm.
Gleitentladungen auf einer Kachel.
|
