Nun habe ich auch angefangen die zweite Etage mit 10 Obits zu bestücken. Bei der Inbetriebnahme ist leider Obit 10 abgeraucht und ich mußte mir Ersatz (Obit 21) besorgen.

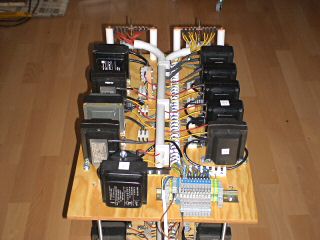

Die folgende Tabelle zeigt die Anordnung der Zündtrafos auf dem Brett.
Hochspannung | ||
Obit 20 | Obit 17 | |
Obit 19 | Obit 15 | |
Obit 12 | Obit 16 | |
Obit 21 | Obit 13 | |
Obit 14 | Obit 18 | |
230 V Verteilung |
Von der 2. Etage habe ich natürlich auch ein paar Messungen gemacht.
Primärspannung | 233,6 V |
Sekundärspannung | 4,67 kV 4,54 kV |
Leerlaufstrom | 2,59 A |
Kurzschlußstrom | 11,29 A |
Leistungsaufnahme | 2,6 kVA |
Wenn beide Ebenen (19 Obits) parallel geschaltet werden ergeben sich folgende theoretische Werte.
Leerlaufstrom | 5,24 A |
Kurzschlußstrom | 22,5 A |
Leistungsaufnahme | 5,2 kVA |
Nach der Parallelschaltung habe ich den Leerlaufstrom und die Sekundärspannung gemessen.
Sekundärspannung | 4,58 kV 4,66 kV |
Leerlaufstrom | 4,81 A |
Ein Kurzschlußstrom von 22,5 A ist leider zuviel für eine normale 16 A Steckdose. Um den Strom zu begrenzen habe ich Drossel 3 mit 9,5 mH in Reihe zum Obitstack geschaltet. Dadurch reduziert sich der Kurzschlußstrom auf verträgliche 15,6 A.
Sekundärspannung | 4,38 kV 4,43 kV |
Leerlaufstrom | 3,96 A |
Kurzschlußstrom | 15,58 A |
Leistungsaufnahme | 3,6 kVA |
Mit dem Obit Stack habe ich ein paar Bilder und Videos von Lichtbögen für die Galerie gemacht.
Nachdem ich endlich über einen CEE32 Kraftstromanschluß verfüge konnte ich den Obitstack mit voller Leistung laufen lassen.
Sekundärspannung | 4,63 kV 4,69 kV |
Leerlaufstrom | 5,3 A |
Kurzschlußstrom | 23,5 A |
Leistungsaufnahme | 5,4 kVA |
Theoretisch liefert der Obitstack bei 10000 V einen Strom von 380 mA. Mit dem Obit Stack habe ich ein paar Bilder von Lichtbögen für die Galerie gemacht.
