[zurück] | 3.2.10. Obit 10 |
[vor] |

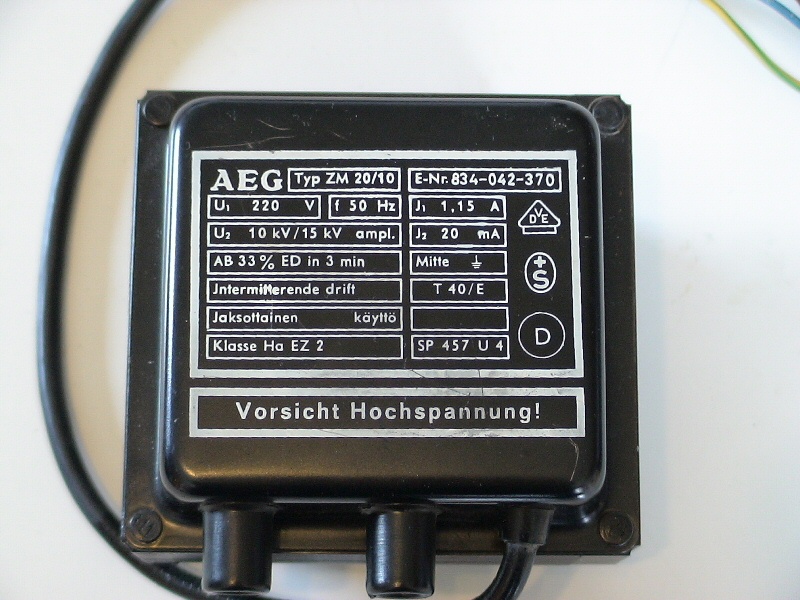

Hersteller | AEG |
Typ | ZM 20/10 |
Primär | 220 V, 1,15 A, 50 Hz |
Sekundär | 10 kV, 20 mA, 15 kV Ampl. |
Schaltung | Mittelpunktgeerdet |
Einschaltzeit | AB 33 % ED in 3 min |
Primärspannung | 232,5 V |
Sekundärspannung | 4,37 kV 4,29 kV |
Leerlaufstrom | 322 mA |
Kurzschlußstrom | 1,19 A |
Der Trafokern hat eine Stärke von 23 mm und besteht aus 46 Blechen (0,5 mm).
Leider hat der Trafo die Inbetriebnahme des Obitstacks nicht überlebt.
