3.72. Zindler´s Conoid

 [vor]

Der Zindler´s Conoid [10] wird durch folgende Gleichungen dargestellt.



x = u cos(v)

3-238


y = u sin(v)

3-239


z = a tan(2 v)

3-240

Die Konstante a bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-1, 1]




v ist Element aus der Zahlenmenge [-0.74, 0.74]



Beim Zindler´s Conoid handelt es sich um eine offene Figur, der Definitionsbereich kann daher beim Plugin verändert werden.

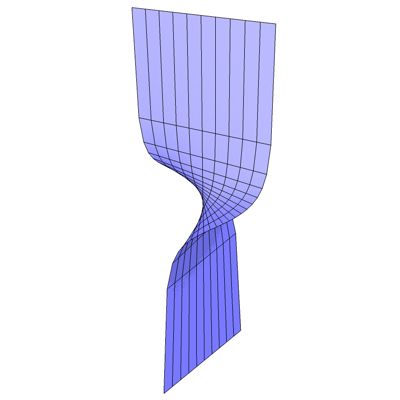

Abb. 76

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
