3.67. Menn´s Surface

 [vor]

Die Menn´s Surface [1,11] wird durch folgende Gleichungen dargestellt.



x = u

3-222


y = v

3-223


z = a u4 + u2 v - v2

3-224

Die Konstante a bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-1, 1]




v ist Element aus der Zahlenmenge [-1, 1]



Bei der Menn´s Surface handelt es sich um eine offene Figur, der Definitionsbereich kann daher beim Plugin verändert werden.

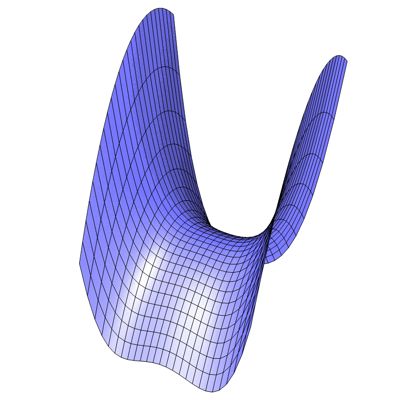

Abb. 71

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
