3.51. Kuen´s Surface

 [vor]

Die Kuen´s Surface [2,7,11] wird durch folgende Gleichungen dargestellt. Um die Formeln etwas übersichtlicher zu halten benutzen wir die Konstante h.



h = 1 + u2 sin(v) sin(v)

3-168


x = (2 (cos(u) + u sin(u)) sin(v))/h

3-169


y = (2 (-u cos(u) + sin(u)) sin(v))/h

3-170


z = log(tan(v/2)) + 2 cos(v)/h

3-171

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-4.3, 4.3]




v ist Element aus der Zahlenmenge [0.03, 3.11]



Bei der Kuen´s Surface handelt es sich um eine offene Figur, der Definitionsbereich kann daher beim Plugin verändert werden.

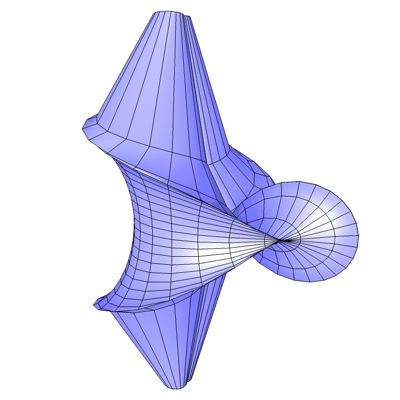

Abb. 55

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
