3.47. Pseudo Cross Cap
|
[zurück] | 3.47. Pseudo Cross Cap |
[vor] | |
Der Pseudo Cross Cap [11] wird durch folgende Gleichungen dargestellt.
|
x = (1 - u2) sin(v) |
3-156 |
|
|
y = (1 - u2) sin(2 v) |
3-157 |
|
|
z = u |
3-158 |
Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.
|
u ist Element aus der Zahlenmenge [-1, 1] |
||
|
v ist Element aus der Zahlenmenge [-pi, pi] |
Da es sich beim Pseudo Cross Cap um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann beim Plugin nicht verändert werden.

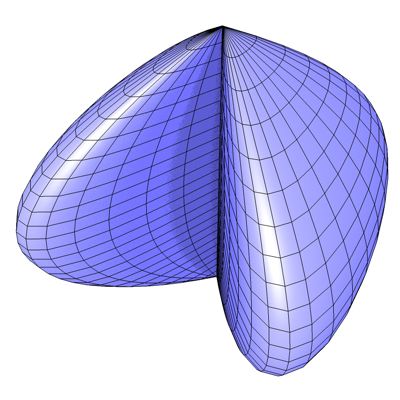

Abb. 51
Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
|
