3.33. Scherk Surface

 [vor]

Die Scherk Surface [8,10,11] wird durch folgende Gleichungen dargestellt.



x = u

3-114


y = v

3-115


z = log(cos(c u)/cos(c v))/c

3-116

Die Konstante c bestimmt das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [-pi, pi]




v ist Element aus der Zahlenmenge [-pi, pi]



Der Definitionsbereich kann beim Plugin nicht verändert werden.

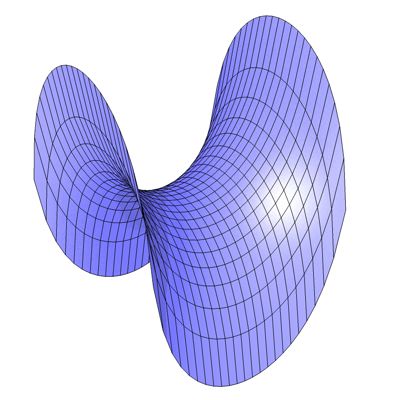

Abb. 37

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
