3.124. Glocke (polar)

 [vor]

Die Glocke (polar) wird durch folgende Gleichungen dargestellt.



s = v cos(u)

3-392


t = v sin(u)

3-393


r = sqrt(s2 + t2)

3-394


x = s

3-395


y = b exp(-(a r)2)

3-396


z = t

3-397

Die Konstanten a und b bestimmen das Aussehen der Figur.

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, 2 pi]




v ist Element aus der Zahlenmenge [0, 12]



Bei der Glocke (polar) handelt es sich um eine halboffene Figur, der Definitionsbereich von v kann daher beim Plugin verändert werden.

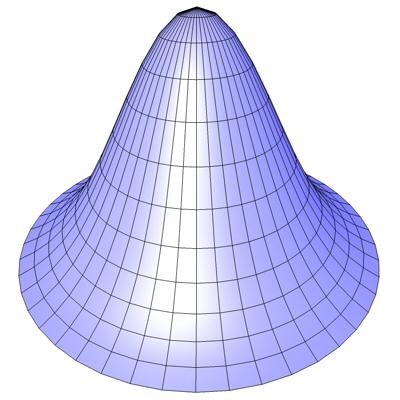

Abb. 175

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
