3.114. Kugel II

 [vor]

Die Kugel II [29] wird durch folgende Gleichungen dargestellt.



x = cos(u) cos(v)

3-361


y = sin(v)

3-362


z = sin(u) cos(v)

3-363

Zur Darstellung der Fläche können die beiden Parameter u und v zum Beispiel folgende Werte (Definitionsbereich) annehmen.



u ist Element aus der Zahlenmenge [0, pi]




v ist Element aus der Zahlenmenge [-pi, pi]



Da es sich bei der Kugel II um eine geschlossene Figur handelt muss der Definitionsbereich exakt eingehalten werden, er kann beim Plugin nicht verändert werden.

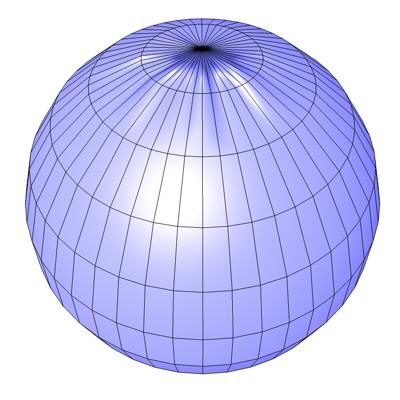

Abb. 159

Im Gegensatz zur Kugel I erzeugt das Plugin keine optimierte Geometrie, d.h. es gibt doppelte Punkte.

Die Figur kann auf der nächsten Seite mit einem Java-Applet von allen Seiten betrachtet und gedreht werden.
