5.53. HSN Methode
|
[zurück] | 5.53. HSN Methode |
[vor] | |
Die HSN (Harmonic-Simpson-Newton's method) Fraktale [47] werden nach folgender Formel berechnet. zur Berechnung wird neben der Funktion f(zn) auch die erste Ableitung f '(zn) benötigt.
mit
f(z) = z2 - 1
Nullstellen:
z1 = -1,0
z2 = 1,0
Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5]. Bei einem Polynom mit nur zwei Nullstellen ist das Bild trivial.
f(z) = z3 - 1
Nullstellen:
z1 = -0,5 + 0,866025403784i
z2 = -0,5 - 0,866025403784i
z3 = 1,0 + 0,0i

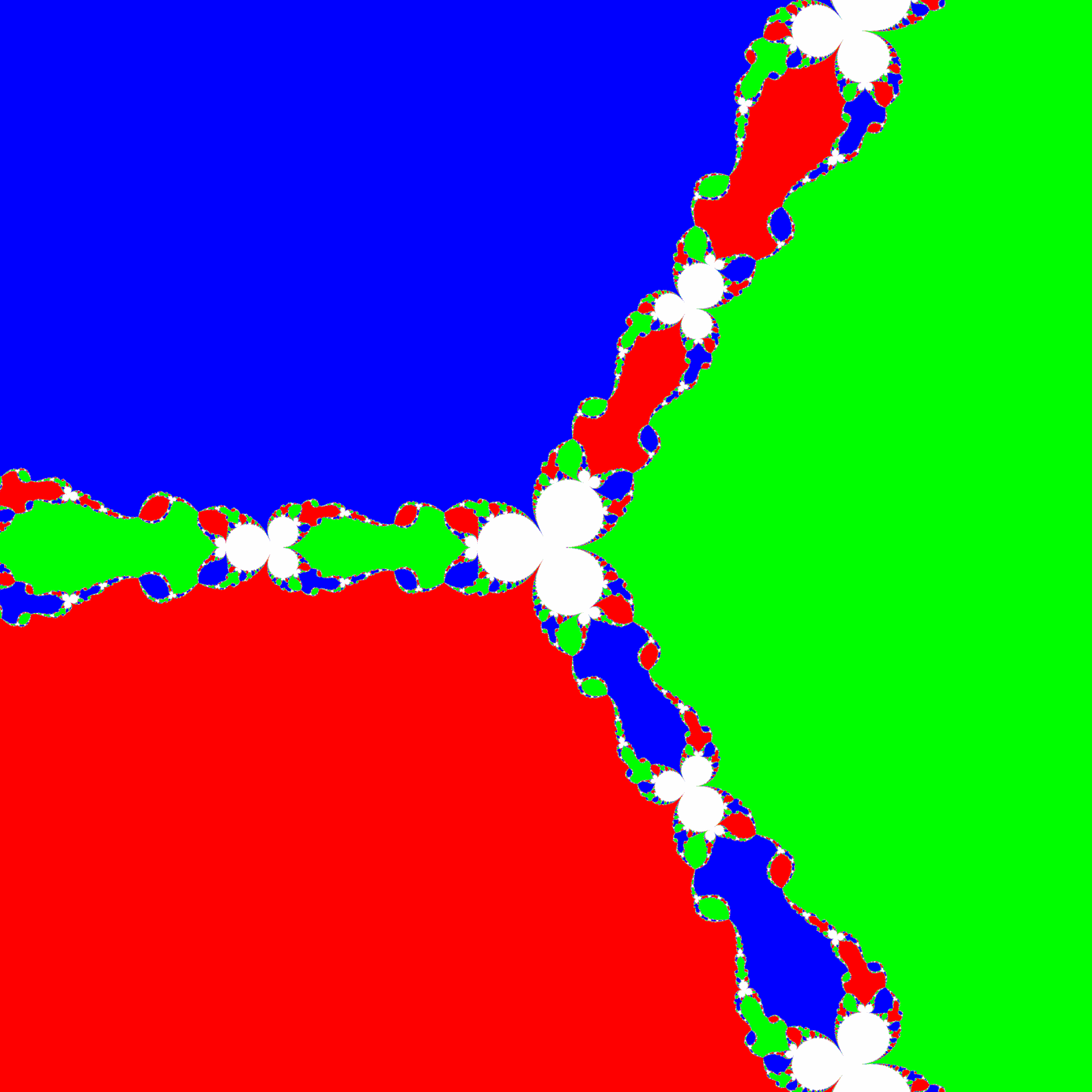

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].
f(z) = z4 - 5 z2 + 4
Nullstellen:
z1 = 1
z2 = -1
z3 = 2
z4 = -2

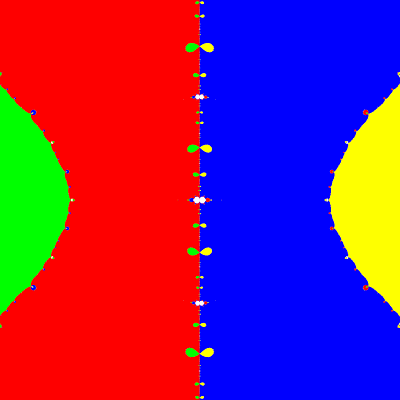

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5]. Es gibt kleine, kaum sichtbare "Inseln".

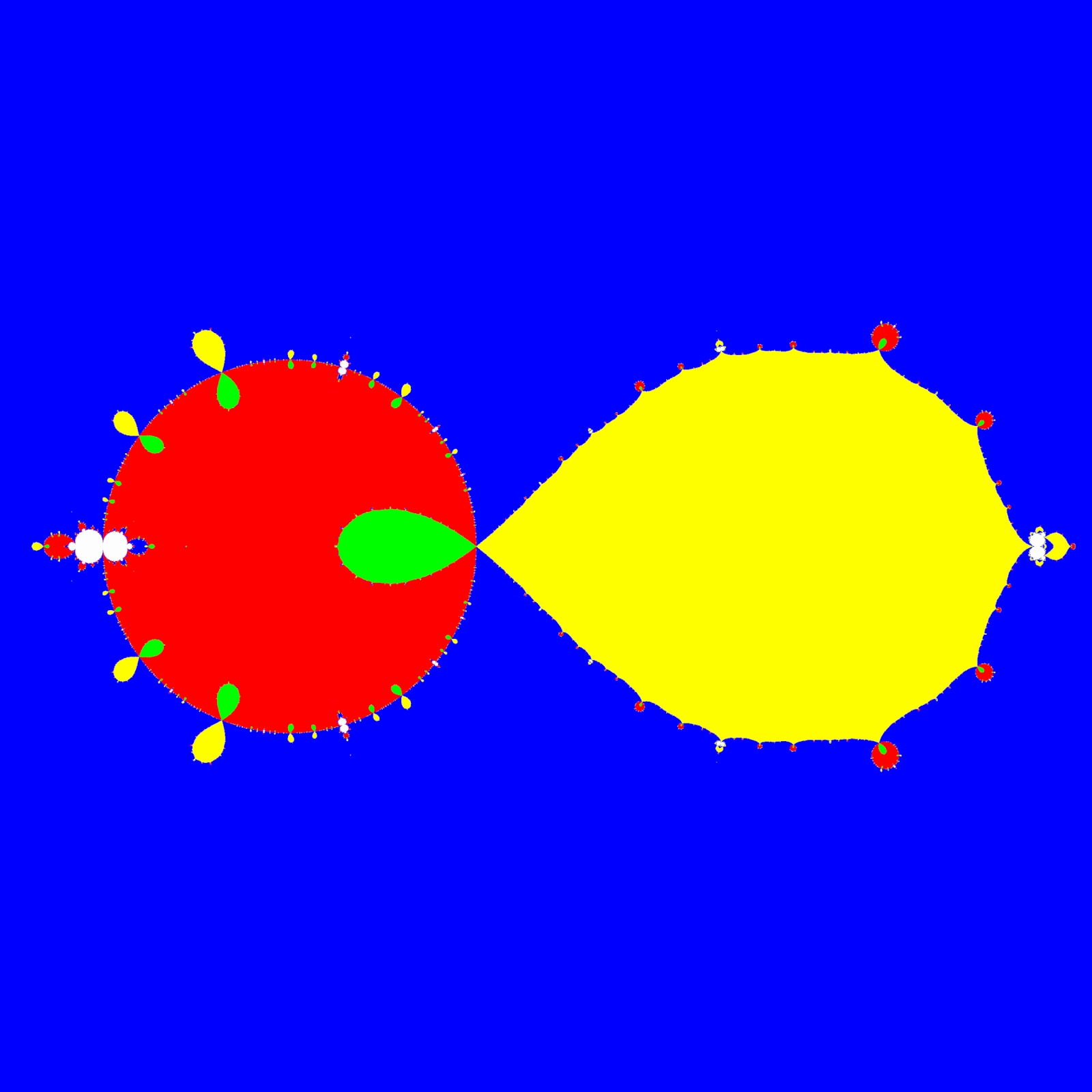

Die folgende Abbildung zeigt einen Bereich real [0,263 bis 0,276] und imaginär [-0,0065 bis 0,0065].
f(z) = z3 - z
Nullstellen:
z1 = 1
z2 = 0
z3 = -1

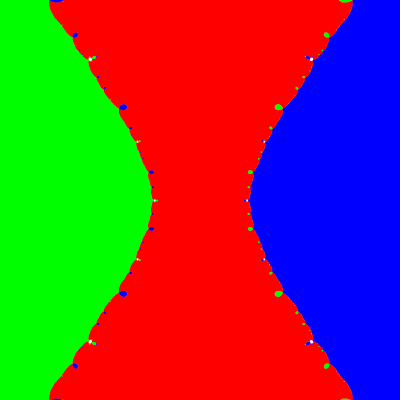

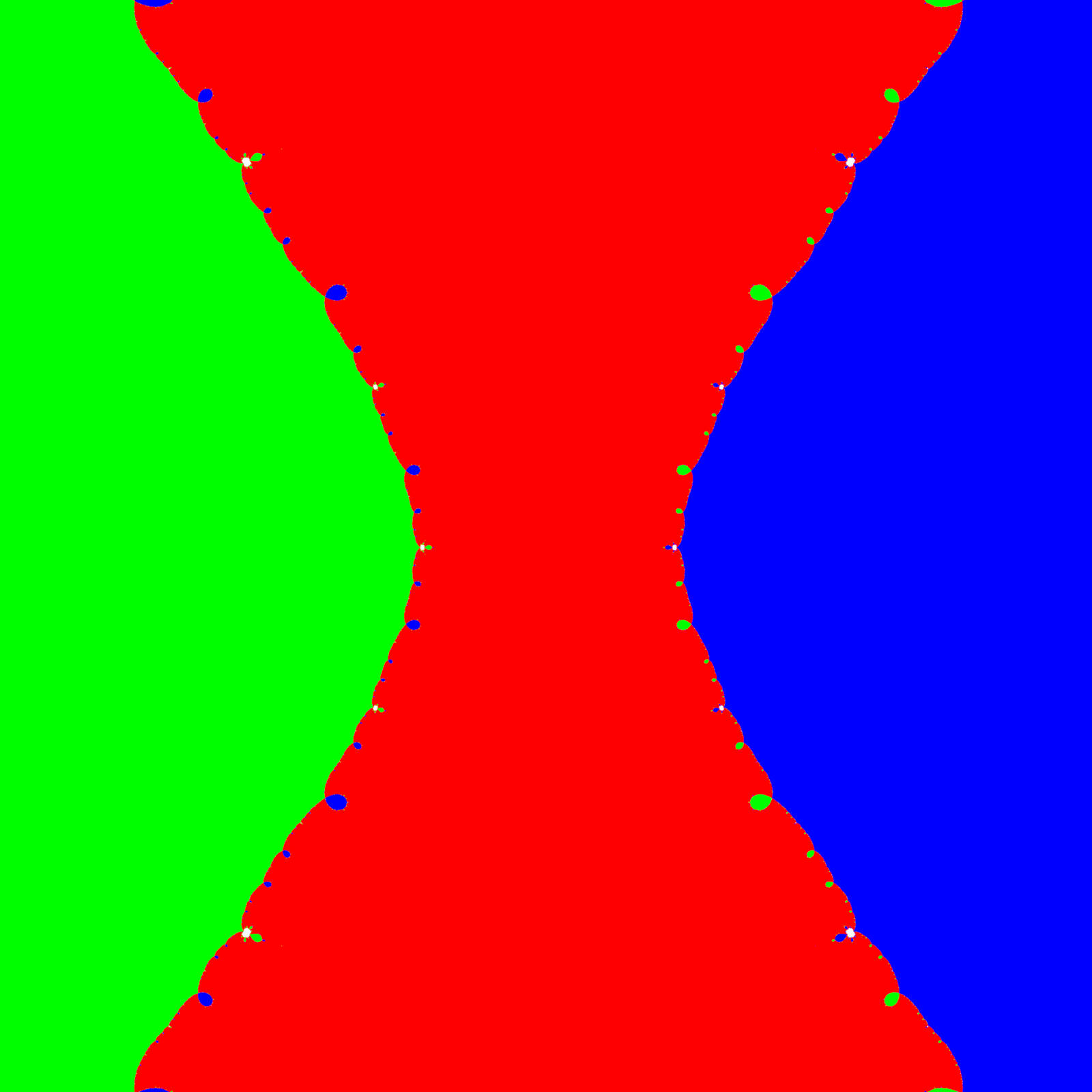

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].

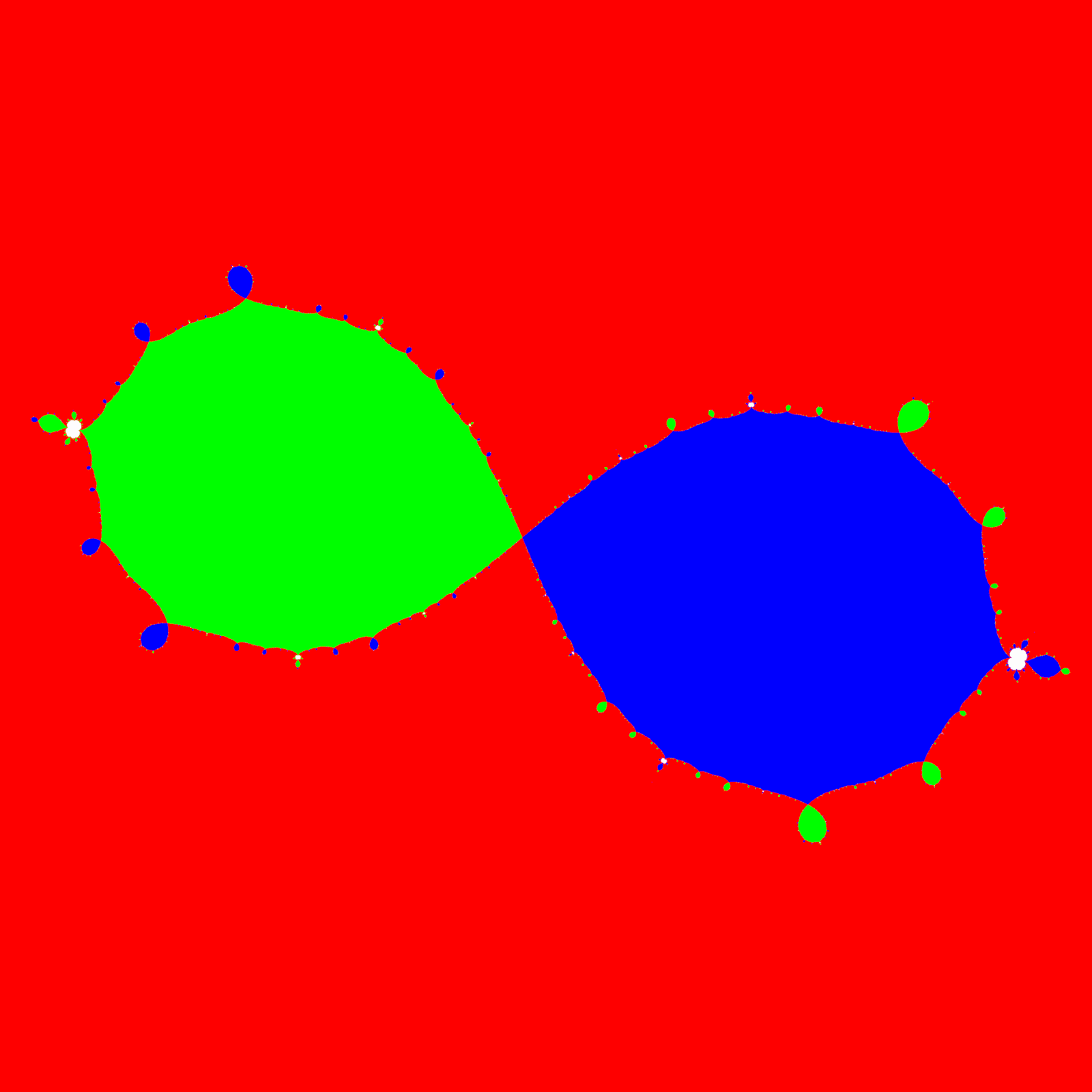

Die folgende Abbildung zeigt einen Bereich real [1,2046 bis 1,2107] und imaginär [1,8030 bis 1,8091].
|
