5.36. Fang Ni Chen II Methode

[vor]

Die Fang Ni Chen II Fraktale [1] habe ich in der Publikation "Three Modifies Efficient Iterative Methods for Non-linear Equations" von Liang Fang, Lili Ni und Rui Chen gefunden. Ich habe die Formeln einfach nach den Autoren benannt.

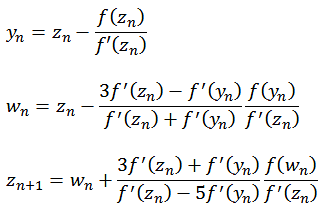

Sie werden nach folgender Formel berechnet. Zur Berechnung wird neben der Funktion f(zn) auch die erste Ableitung f '(zn) benötigt, die Berechnung erfolgt in drei Stufen..

f(z) = z2 - 1

Nullstellen:
z1 = -1,0
z2 = 1,0

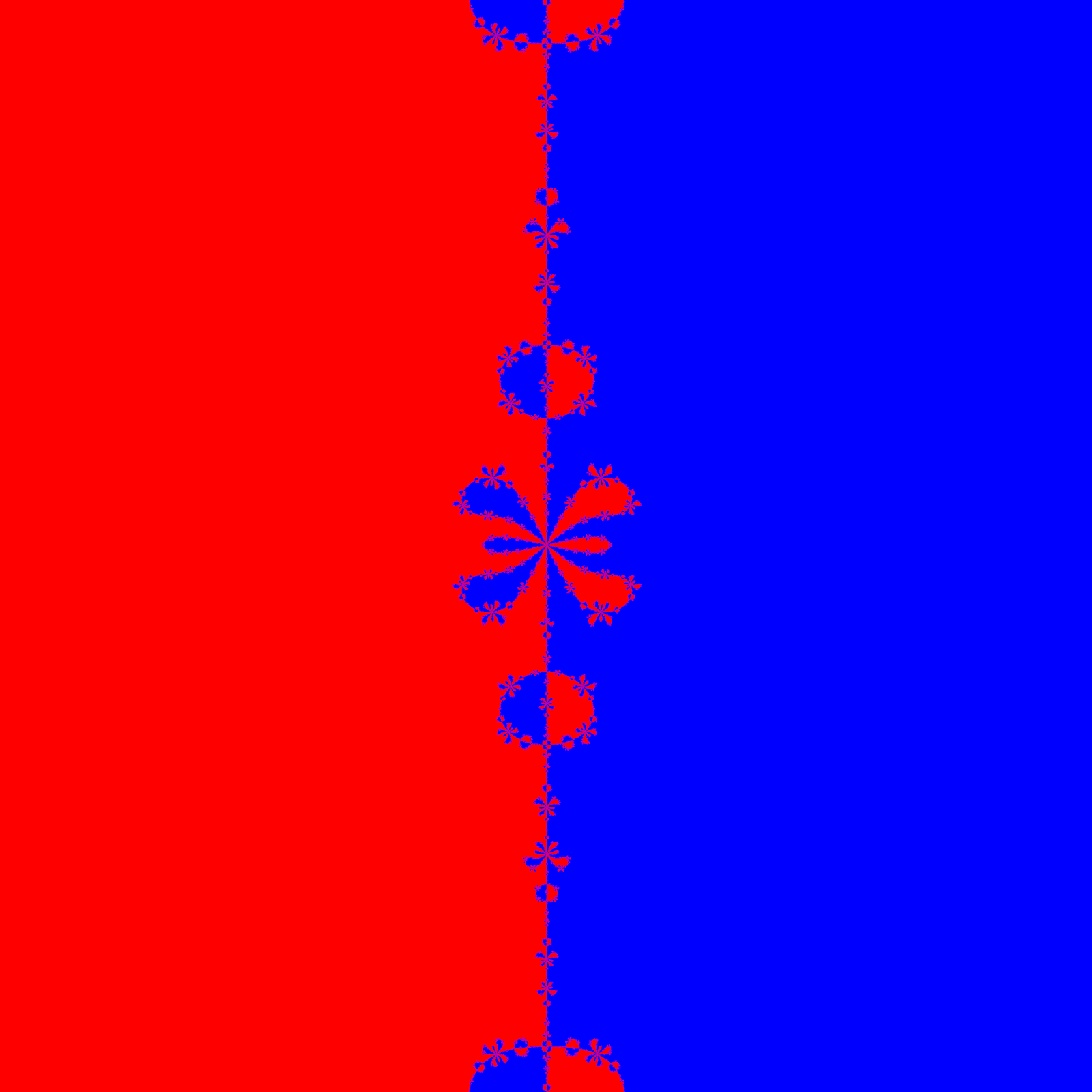

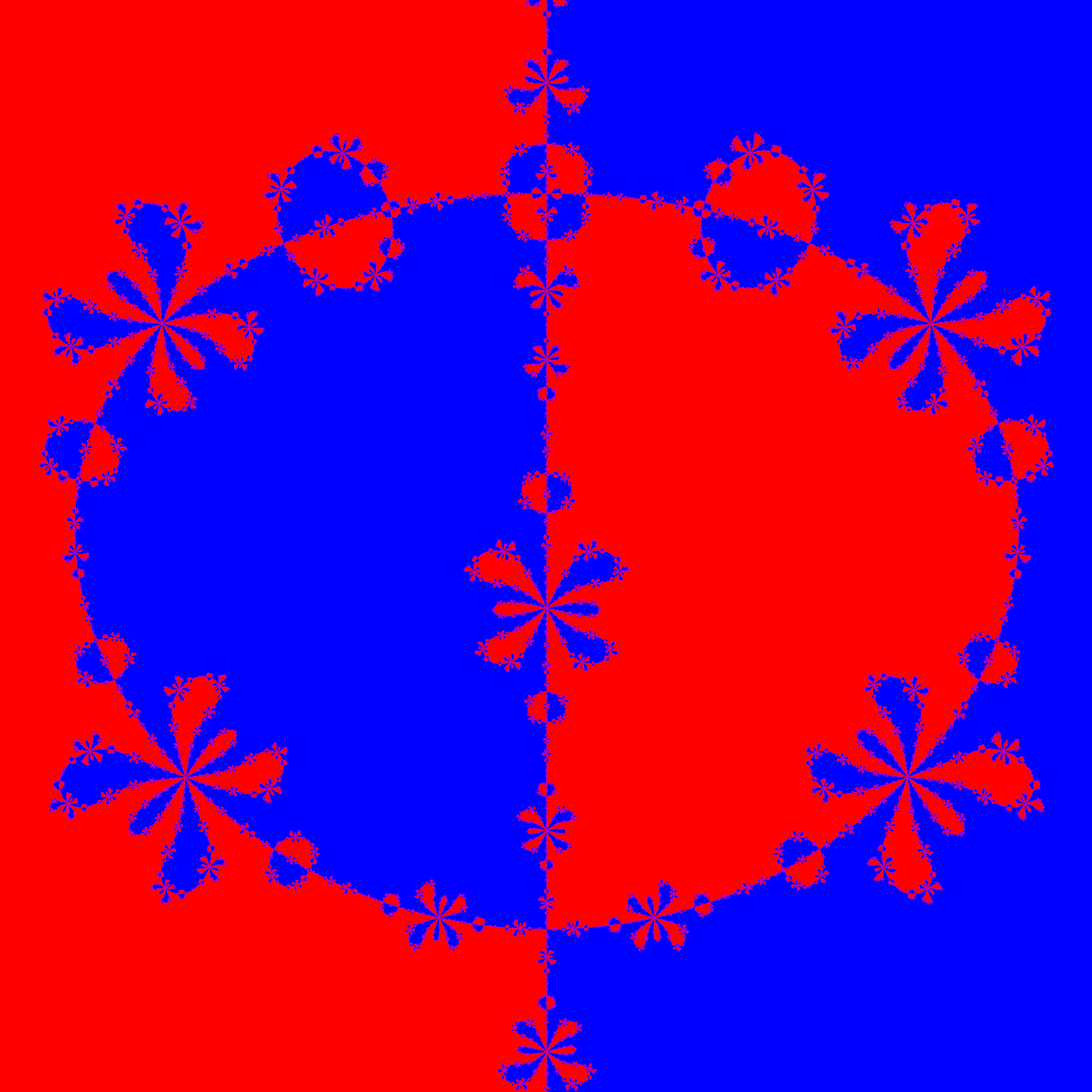

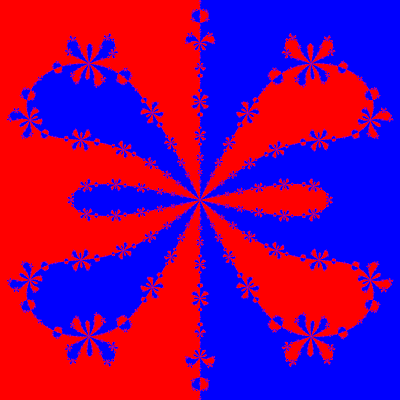

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5]. Auch bei einem Polynom mit nur zwei Nullstellen gibt es eine Feinstruktur.

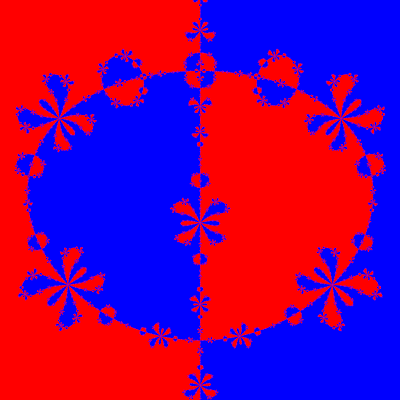

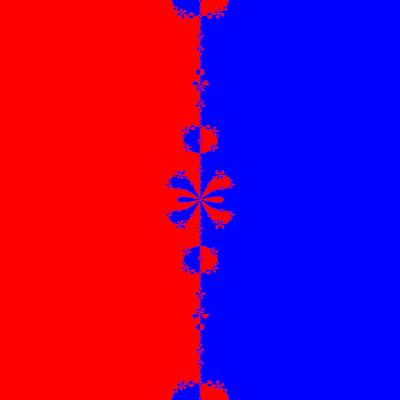

Die folgende Abbildung zeigt einen Bereich real [-0,45 bis 0,45] und imaginär [-0,45 bis 0,45].

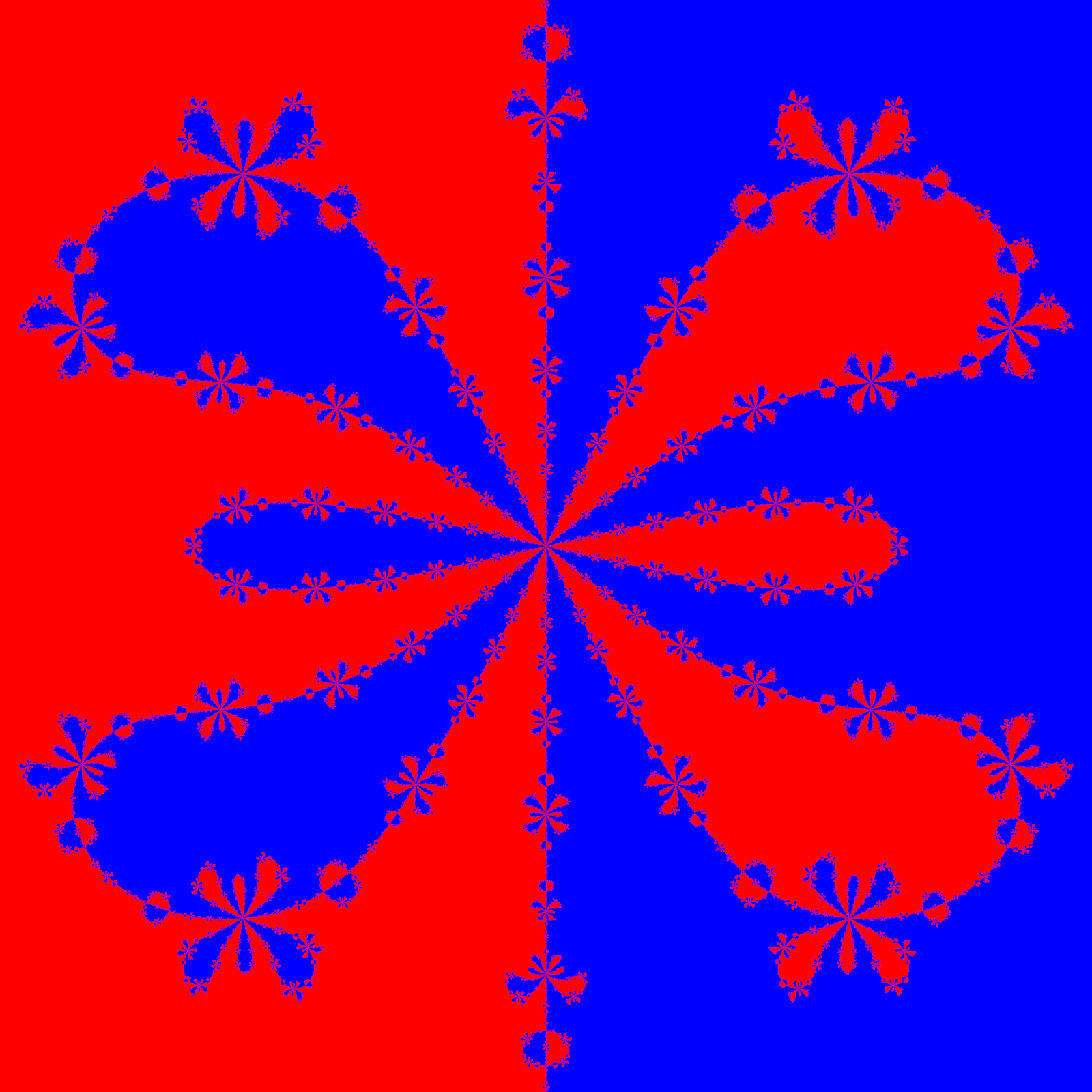

Die folgende Abbildung zeigt einen Bereich real [-0,25 bis 0,25] und imaginär [0,5 bis 1,0].

f(z) = z3 - 1

Nullstellen:
z1 = -0,5 + 0,866025403784i
z2 = -0,5 - 0,866025403784i
z3 = 1,0 + 0,0i

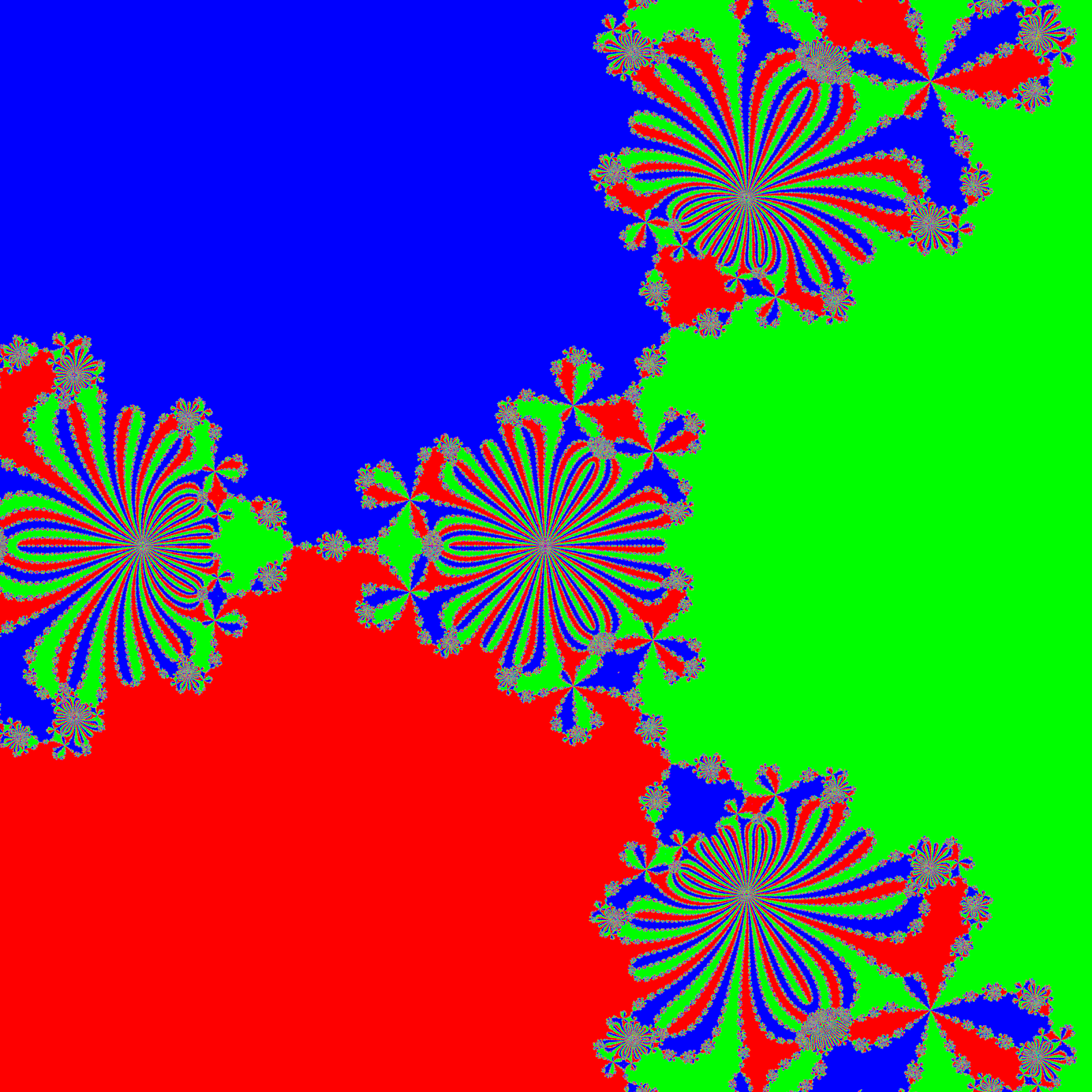

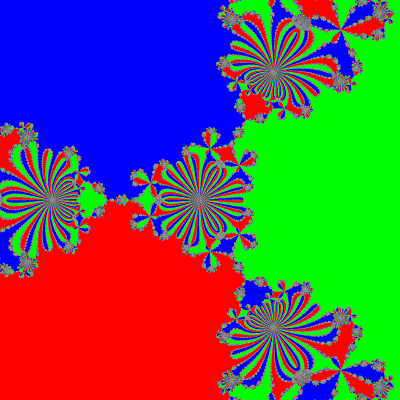

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].

Die folgende Abbildung zeigt einen Bereich real [-0,672 bis -0,662] und imaginär [-0,005 bis 0,005].

f(z) = z3 - z

Nullstellen:
z1 = 1
z2 = 0
z3 = -1

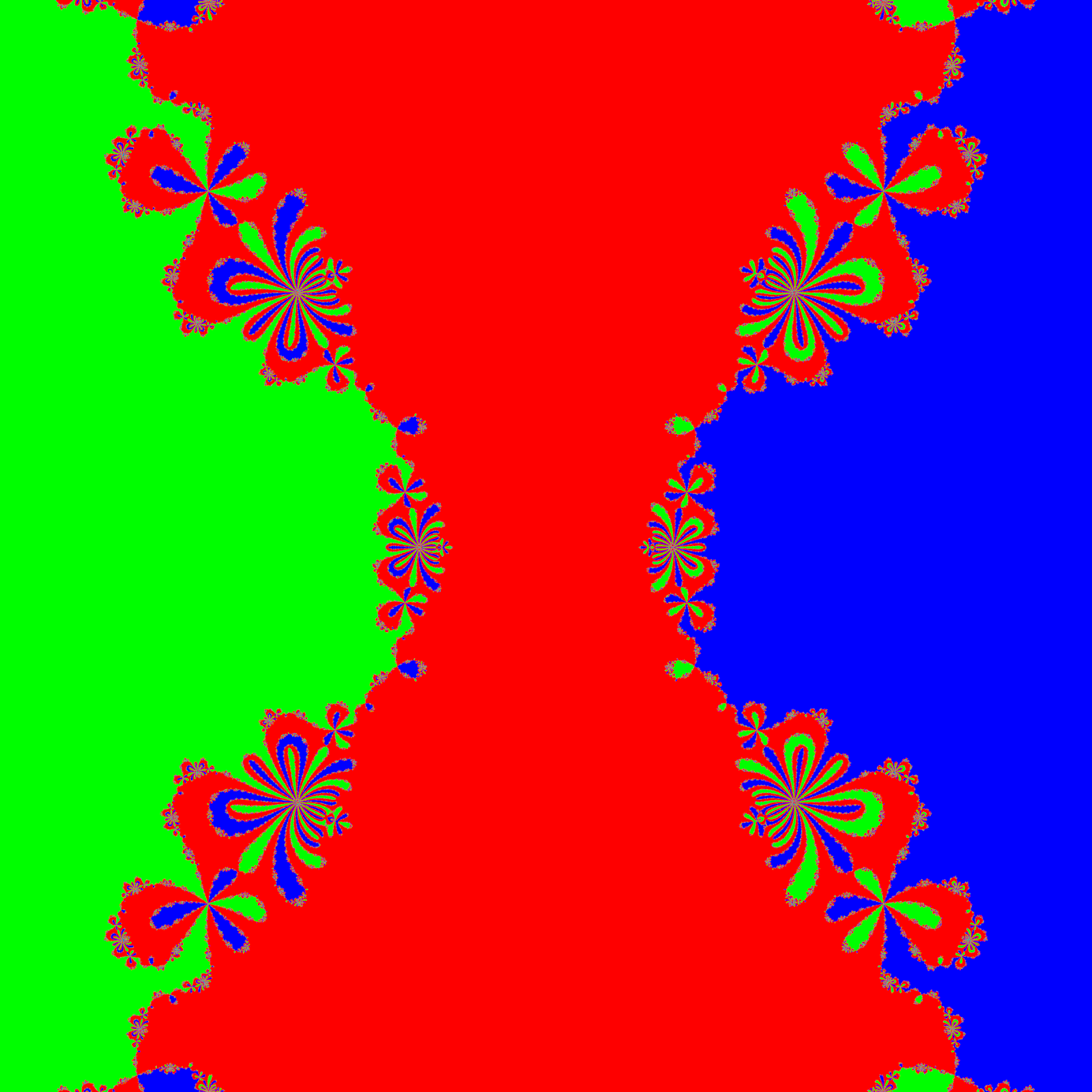

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].

f(z) = z4 - 5 z2 + 4

Nullstellen:
z1 = 1
z2 = -1
z3 = 2
z4 = -2

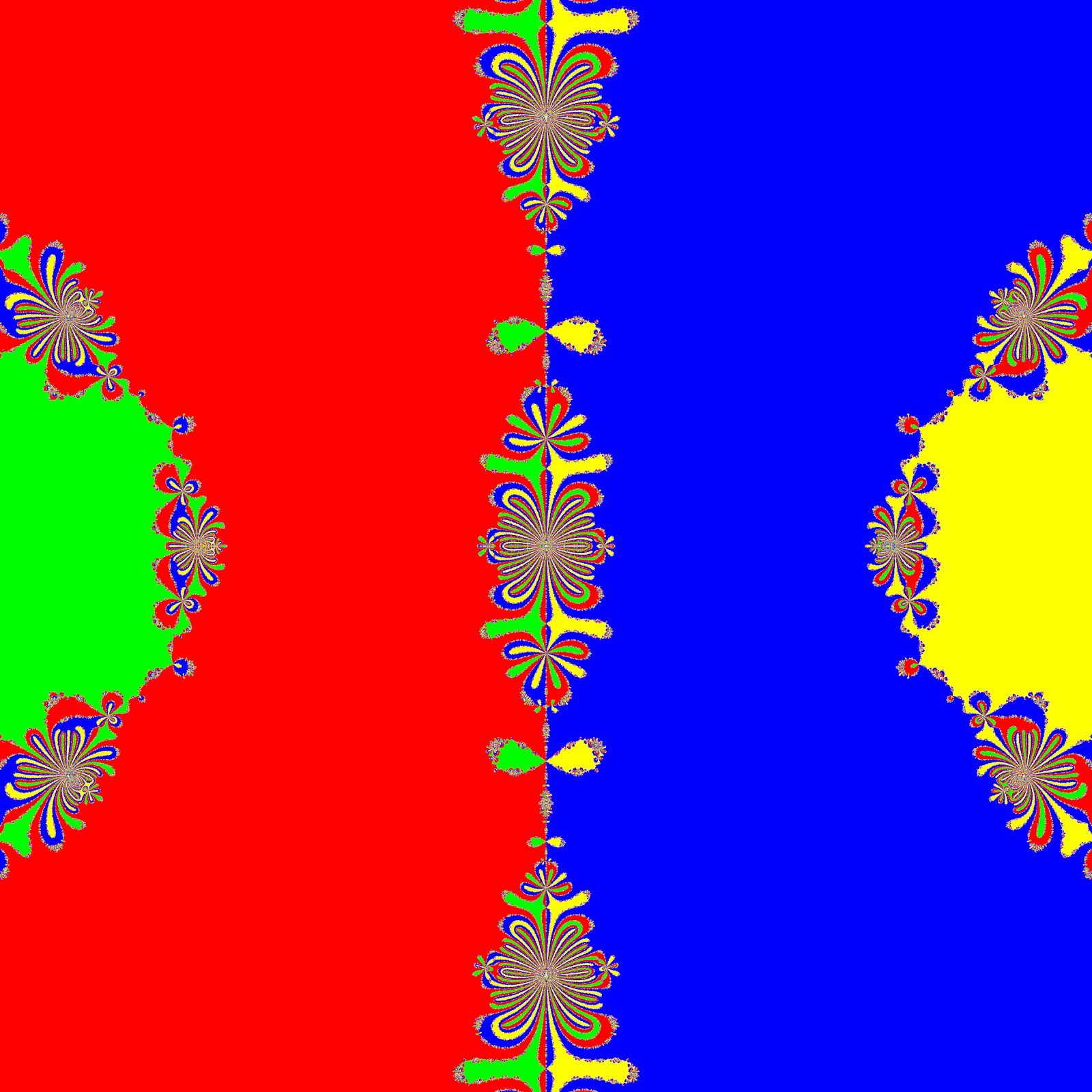

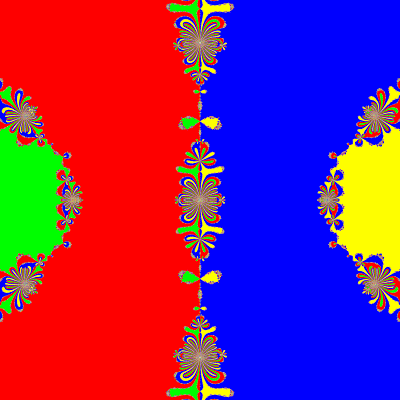

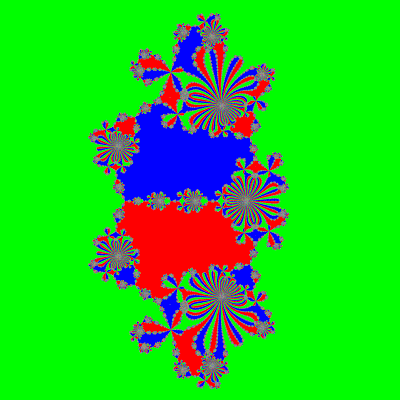

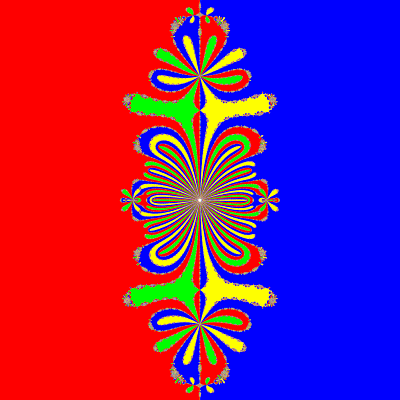

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].

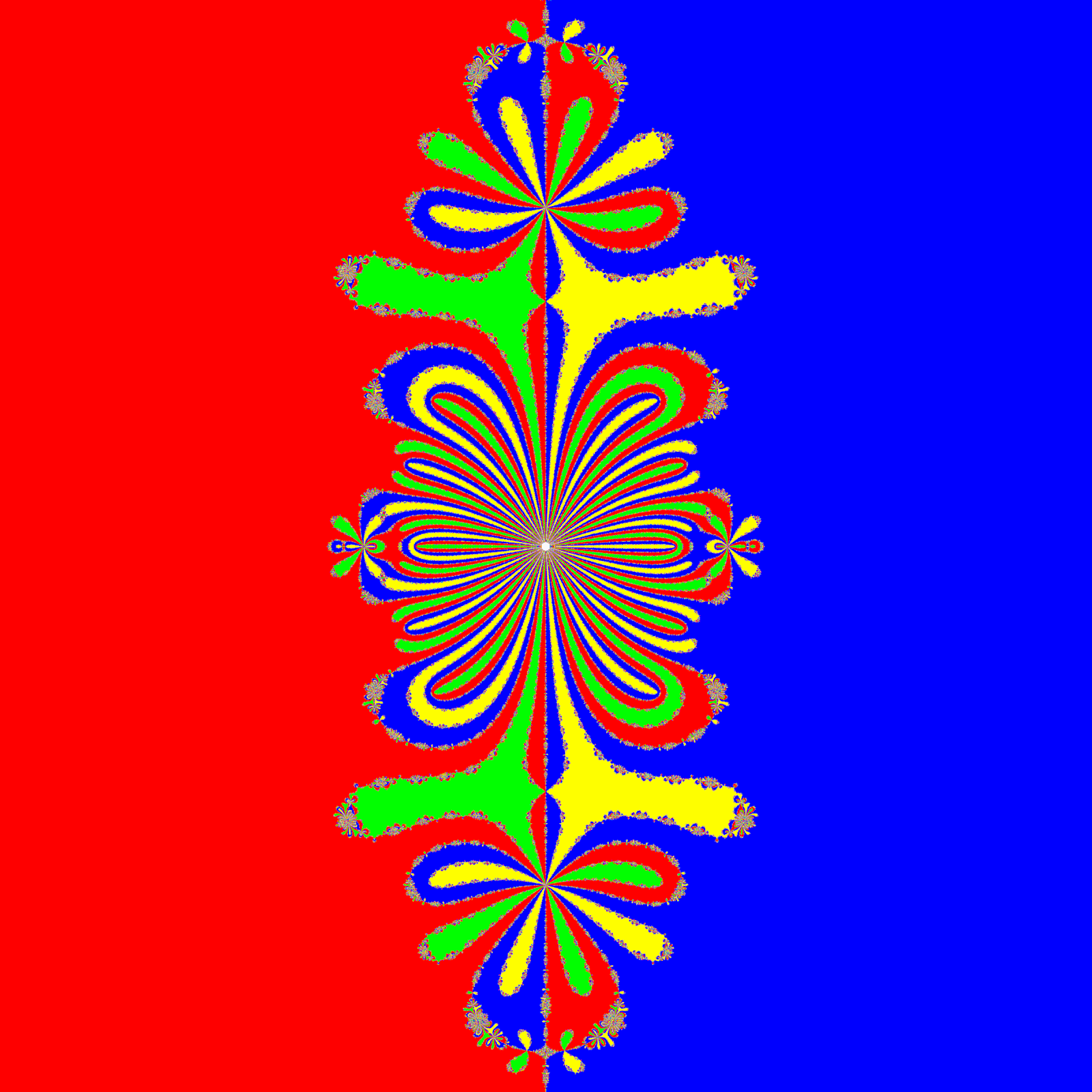

Die folgende Abbildung zeigt einen Bereich real [-0,6 bis 0,6] und imaginär [-0,6 bis 0,6].

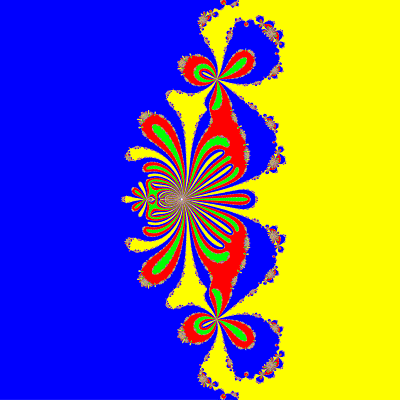

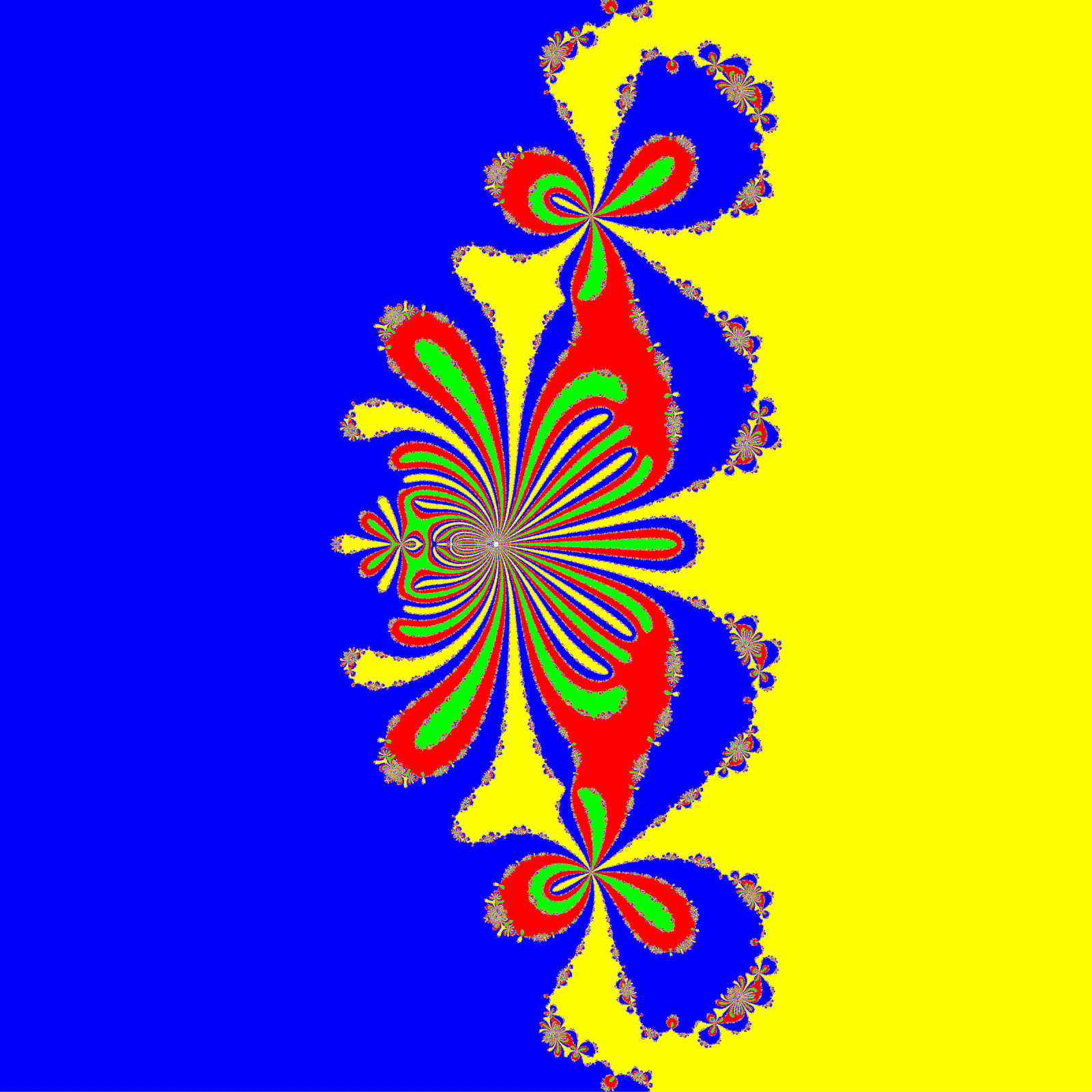

Die folgende Abbildung zeigt einen Bereich real [1,20 bis 2,04] und imaginär [-0,42 bis 0,42].

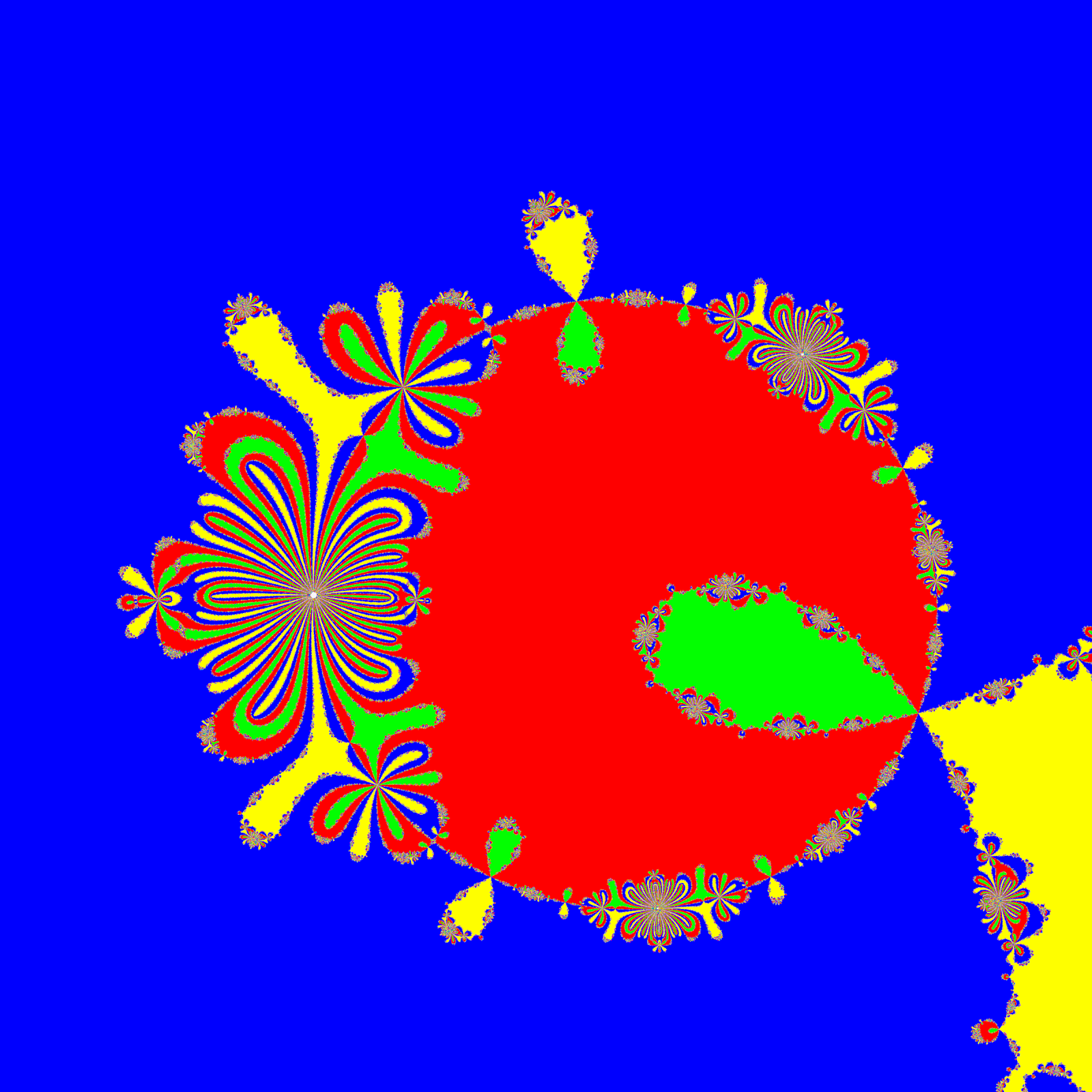

Die folgende Abbildung zeigt einen Bereich real [1,58 bis 1,72] und imaginär [0,49 bis 0,63].

f(z) = z4 - 1

Nullstellen:
z1 = 1.0 + 0.0i
z2 = -1.0 + 0.0i
z3 = 0.0 + 1.0i
z4 = 0.0 - 1.0i

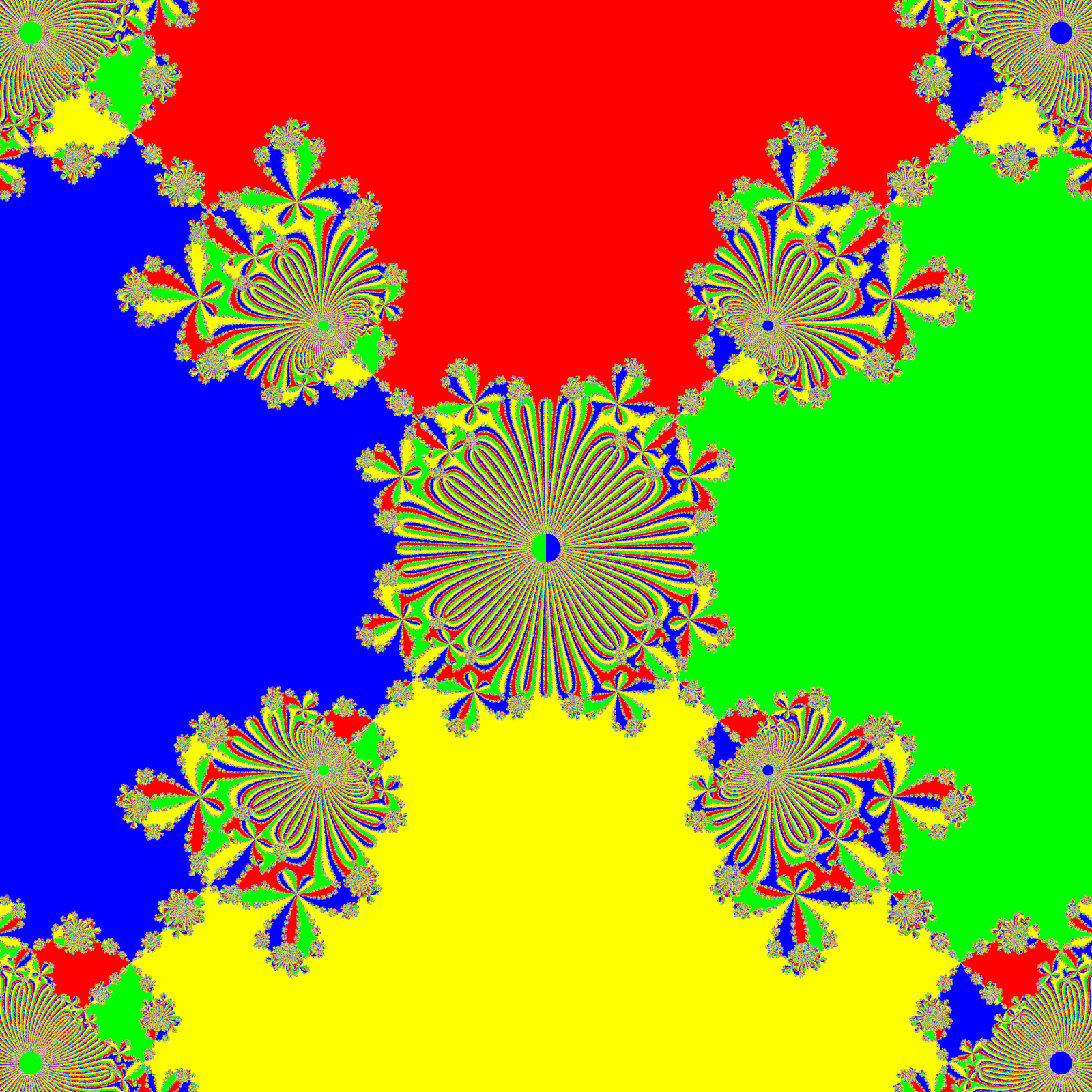

Die folgende Abbildung zeigt einen Bereich real [-2,5 bis 2,5] und imaginär [-2,5 bis 2,5].
