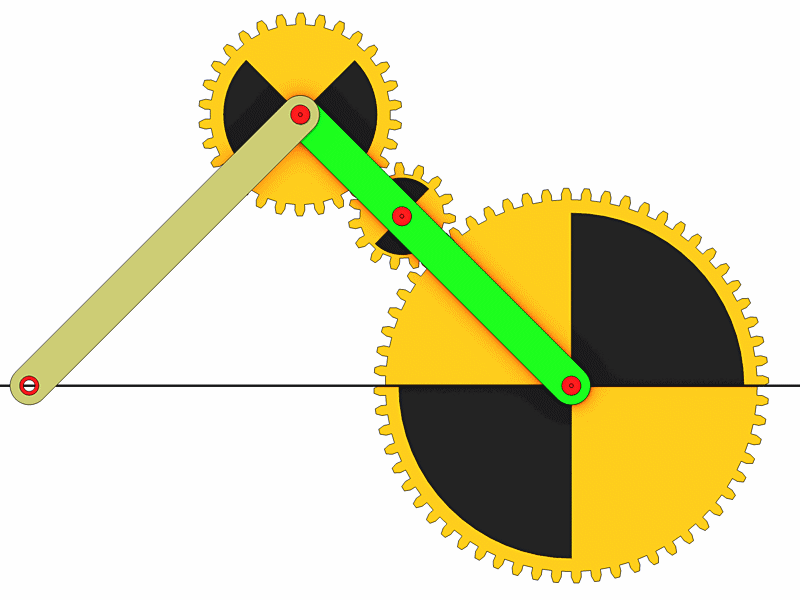

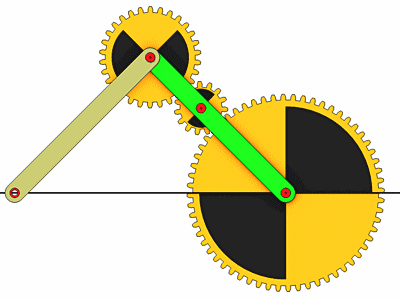

Diese Geradführung habe ich in der Anleitung der Getriebesoftware SAM gefunden. Sie ähnelt sehr der Cardano Geradführung.
Entscheidend für diese Geradführung ist das Übersetzungsverhältnis der Zahnräder und die Länge des Stabes d. Das äußere Zahnrad ist nur halb so groß wie das zentrale Zahnrad. Die Länge des Stabes d entspricht dem Abstand zwischen zentralem und äußerem Zahnrad.

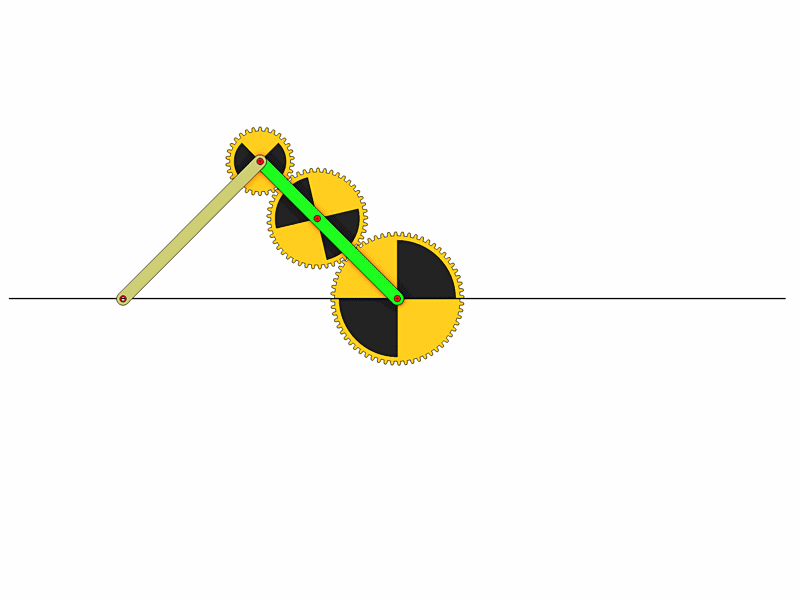

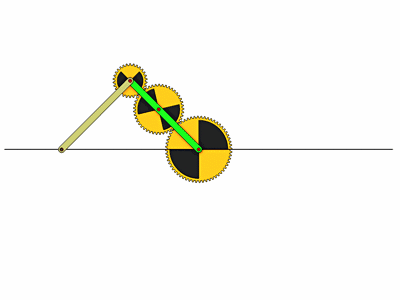

Beim nächsten Beispiel ist Zahnrad 2 größer.
Download C4D Datei (Release 11) : Zweischlag.zip
