3.7.27. Hochstromstecker
|
[zurück] | 3.7.27. Hochstromstecker |
[vor] | |
In der Schweißtechnik verwendet man für die Schweißkabel spezielle Steckverbindungen. Eingebürgert hat sich die Bezeichnung Dinse Kupplung, benannt nach der Firma Dinse. Diese Stecker gibt es aber auch von anderen Firmen, z.B. Rimag.
Verbindung zweier Kabel (Stecker und Buchse)

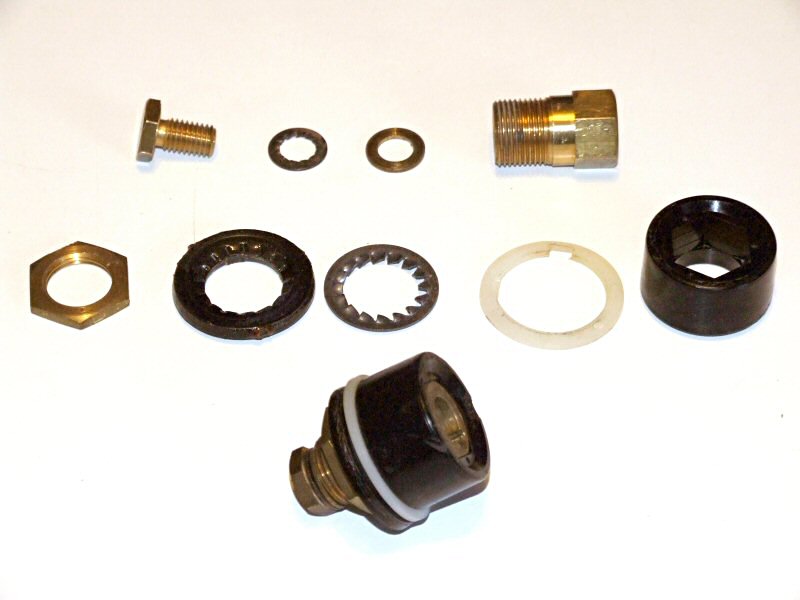

Einbaubuchse

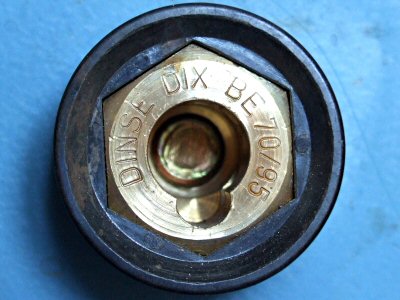

Die Einbaubuchse meines 300 A Schweißtrafos
Die Dinse Kupplungen gibt es für verschiedene Kabelquerschnitte
| BKM 25, SKM 25 | 10 - 25 mm2 |
| BK 35, SK 35 | 16 - 36 mm2 |
| BK 50, SK 50 | 35 - 50 mm2 |
| BK 70, SK 70 | 50 - 70 mm2 |
| BKK 95, SKK 95 | 70 - 95 mm2 |
Die Kabel werden nur abisoliert und mit einer Klemmhülsen aus Weichkupfer mit einer Klemmschraube verschraubt.
|
