[zurück] | 3.7.20. 3 kV Hochspannungstrafo |
[vor] |

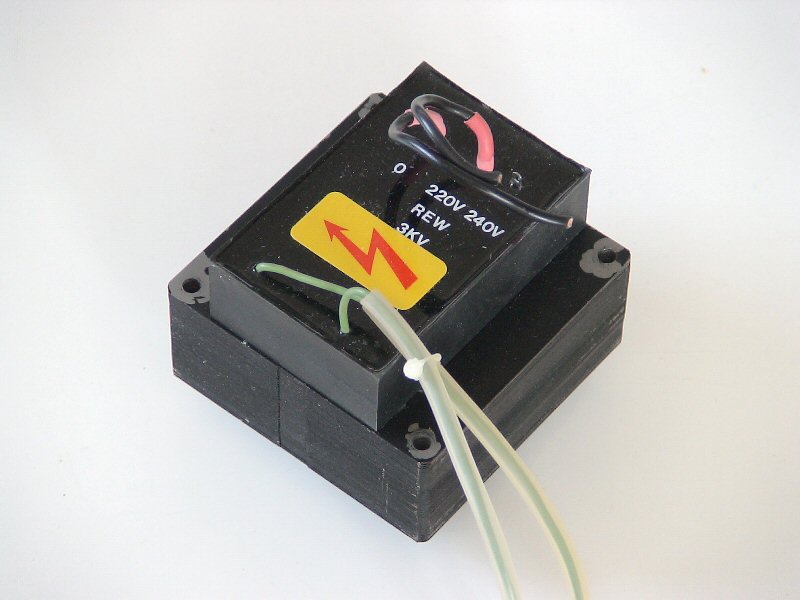

Dieser Hochspannungstrafo stammt aus einem medizinischen Defibrillator.
Der Trafo hat Anzapfungen für 220 V und 240 V. Für die folgenden Messungen wurde der Anschluß 220 V verwendet.
Primärspannung | 234,3 V |
Sekundärspannung | 3562 V |
Leerlaufstrom | 77 mA |
Induktivität Primärspule | 4,4 H (120 Hz) |
Induktivität Sekundärspule | 434 H (120 Hz) |
Maße Kern (B * H * T) | 8,2 * 8,2 * 3,4 cm |
