An diesen Trafo konnte ich nicht vorbeigehen ohne ihn mitzunehmen.
Gewicht | ca. 27 kg |
Maße Kern | 18 * 24 * 9 cm |
Drahtdurchmesser primär | 2,3 mm |
Drahtdurchmesser sekundär | 4,0 mm |
Leerlaufspannung | 38 V |
Leerlaufstrom | 0,9 A |
Die Angaben auf dem Typenschild sind etwas merkwürdig, 24 V dc.
Um den Trafo zu testen habe ich ein paar Belastungstests gemacht.
Kurzes Stück V2A Draht mit 1,5 mm Durchmesser.
Primär | 60 V 8,88 A |
Sekundär | 4,71 V 56,8 A |
80 cm V2A Draht mit 1,5 mm Durchmesser.
Primär | 100 V 5,53 A |
Sekundär | 15,7 V 39,0 A |
M4 Gewindestange (V2A).
Primär | 80 V 15,2 A |
Sekundär | 1,37 V 85,8 A |
Mehr Strom ist mit dem Draht nicht machbar, die 100 A schafft er nicht. Mit diesem Trafo kann man auch einen Kohlelichtbogen erzeugen.

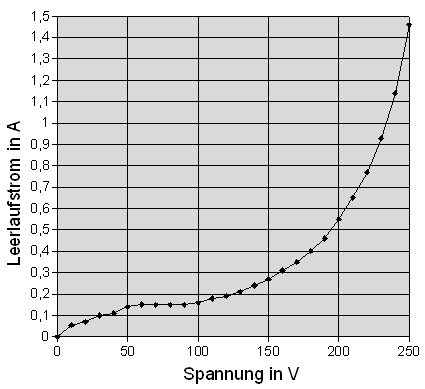

Um die Leerlaufspannung und den Leerlauftrom zumessen habe ich den Trafo an meinem Regeltrafo angeschlossen. Die Primärspannung habe ich mit dem Tektronix Multimeter, die Sekundärspannung mit dem Voltcraft Multimeter und den Strom mit dem Zangenamperemeter gemessen.

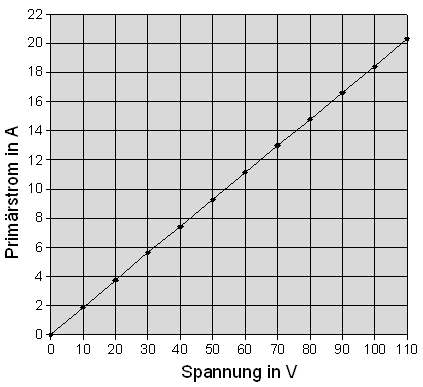

Um den Kurzschlußstrom zu messen habe ich die Sekundärwicklung mit einem 50 mm2 Kabel kurzgeschlossen. Den Strom habe ich mit dem Zangenamperemeter gemessen.
Der Trafo schafft 118 A bei einer Leistungsaufnahme von 2,2 kVA.
