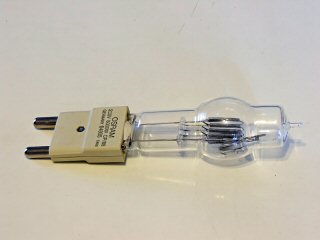

Osram 230 V, 5000 Watt

 [vor]

Diese Lampe hatte ich bei Ebay erworben aber sie kam leider defekt an. Diesen Lampentyp gibt es von Osram auch mit 10 und 20 kW Leistung. Sie werden für Studiobeleuchtung und Filmproduktion eingesetzt.

Hersteller Osram
Art. Nr. 64805
Leistung 5000 Watt
Lampenspannung 230/240 V
Sockel G38
Lebensdauer 400 h
Farbtemperatur 3200 K
Lichtstrom 135000 lm
Lichtausbeute 27 lm/W
Wendelabmaße 26 * 33 mm
Wendelform Biplan-Wendel
Länge 265 mm
Durchmesser 61/40 mm
Brennstellung s45
Preis ca. 250

Der G38 Sockel wird auch bei den großen HMI Lampen (1200 W, 2500 W und 4000 W) verwendet.

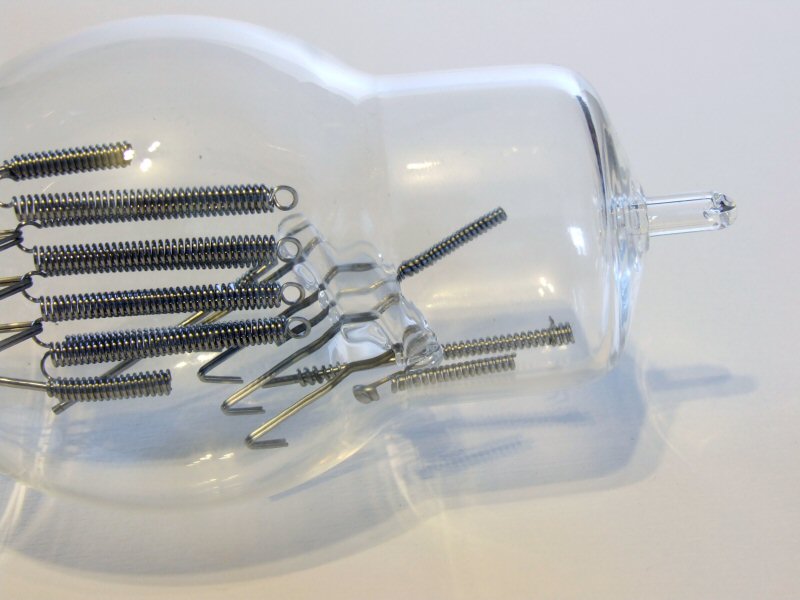

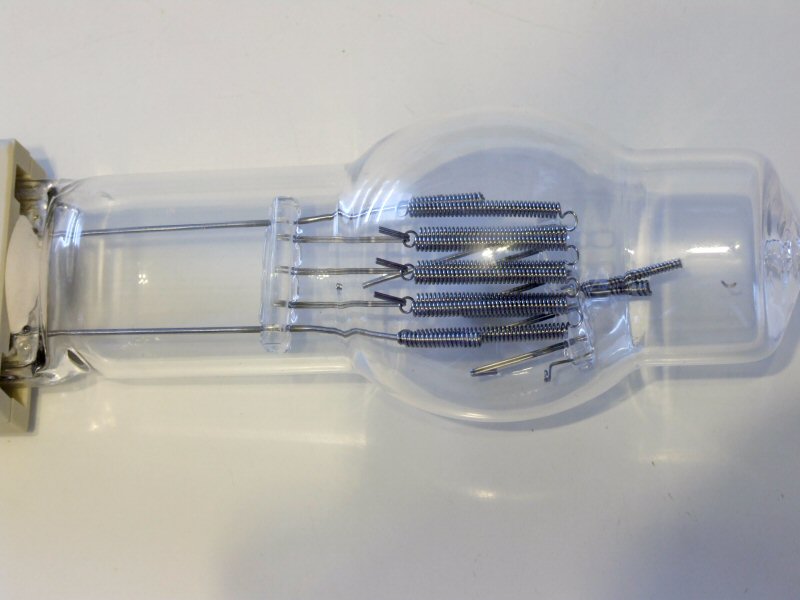

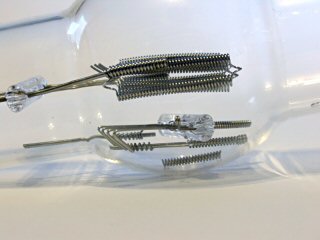

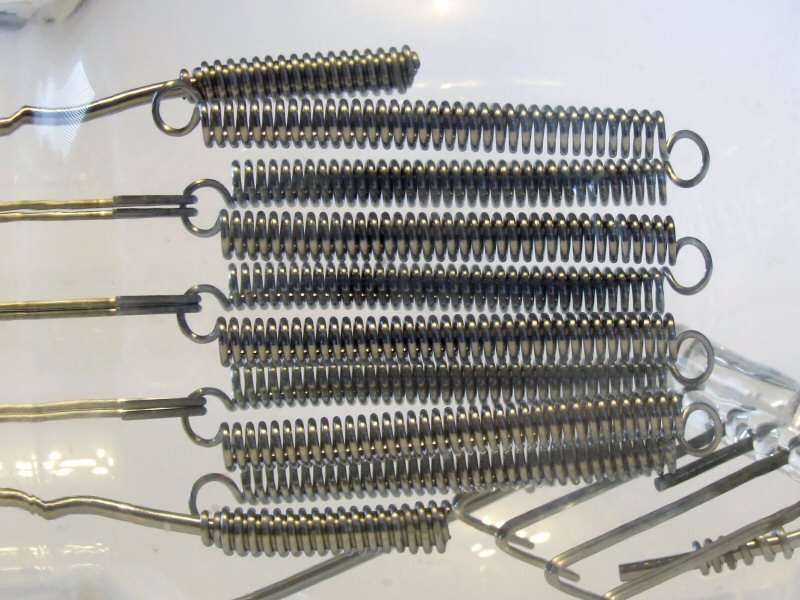

Die Glühwendel wird von einem gefederten Käfig gehalten. Durch eine starke Beschleunigung ist der Käfig aus seiner Führung gerutscht und ausgehakt.

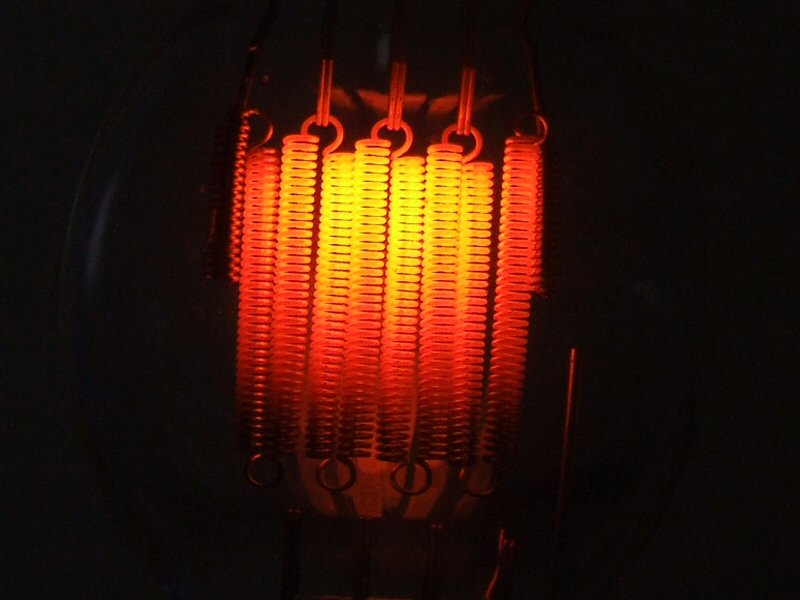

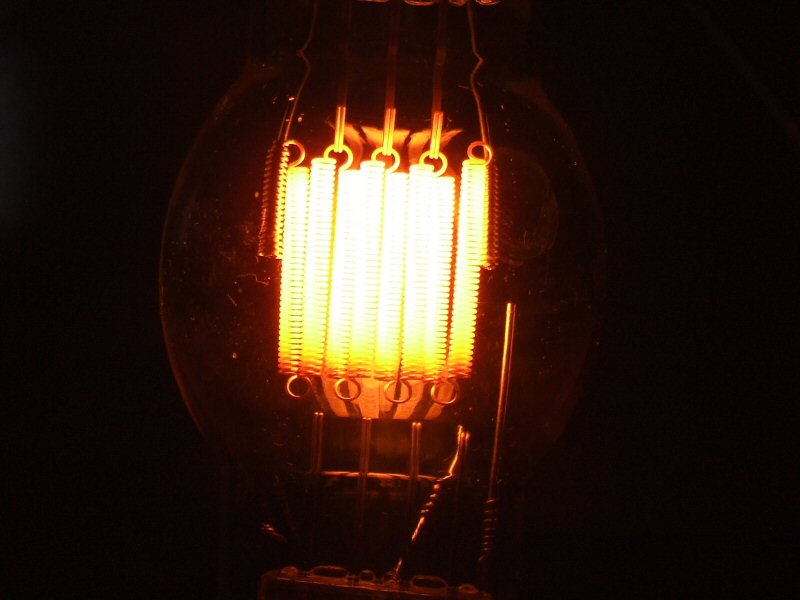

Um die Glühlampe auszuprobieren habe ich sie mit meinem Regeltrafo betrieben. Die Spannung habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen.

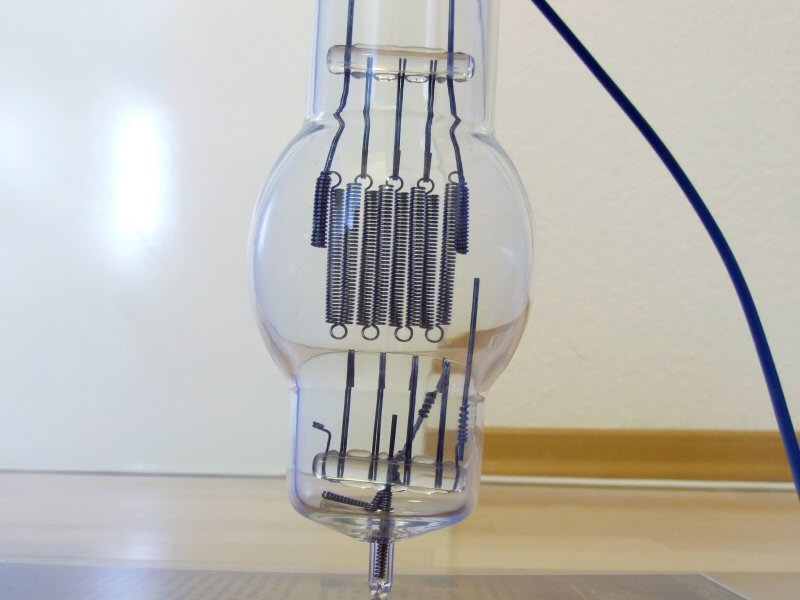

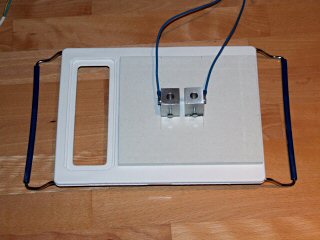

Damit die losen Metallteile die Glühwendel nicht berühren habe ich die Lampe aufgehängt. Dabei konnte ich den gleichen Sockel benutzen den ich für meine 5000 W Glühlampe gebaut hatte.

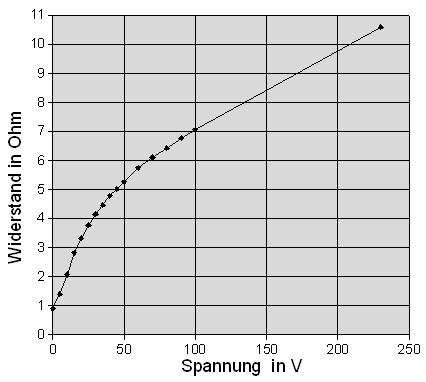

Im kalten Zustand ist der Widerstand des Wolframdrahtes deutlich niedriger. Gemessen wurde nur bis 100 V, die Werte bei 230 V wurden theoretisch berechnet. Der kalte Draht hat einen Widerstand von ca. 0,9 Ohm. Würde man die kalte Lampe direkt an 230 V anschließen beträgt der Einschaltstrom theoretisch 255 A.

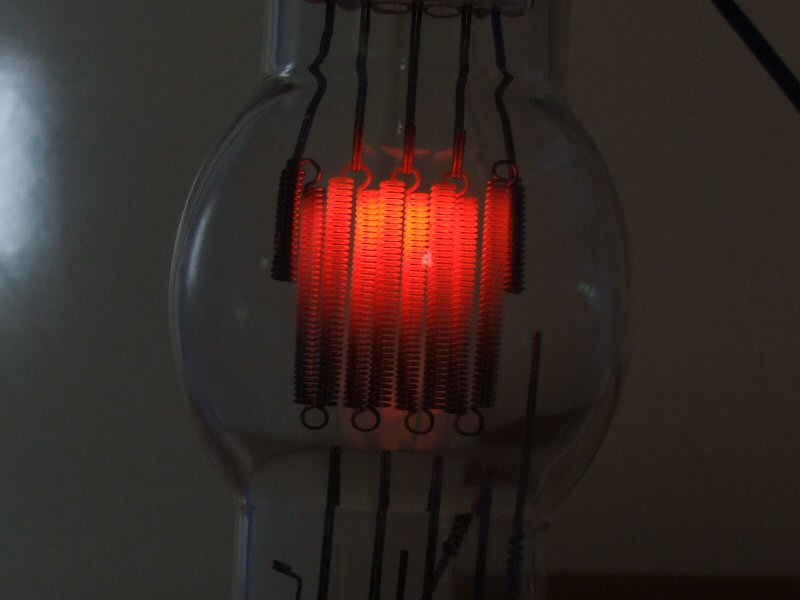

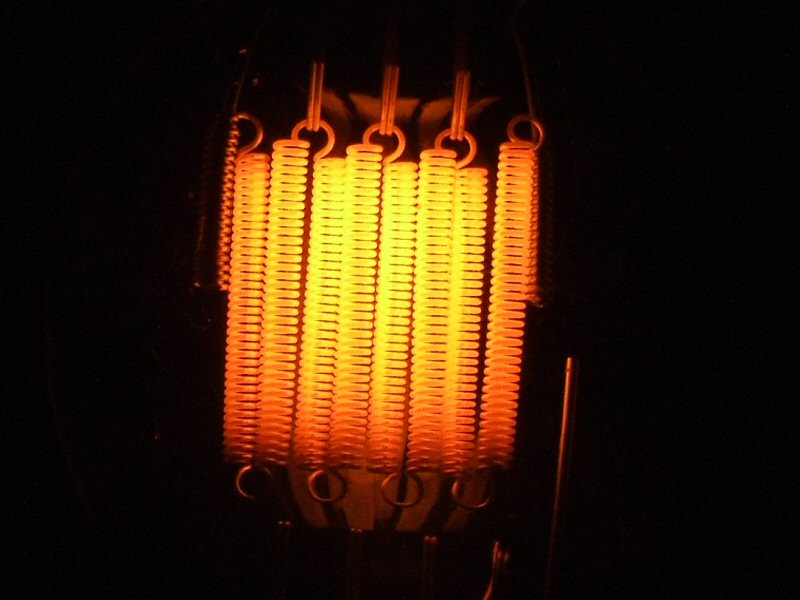

Bei niedrigem Strom erwärmt sich nur der obere Teil der Glühwendel.

.
