Hamamatsu L4640

 [vor]

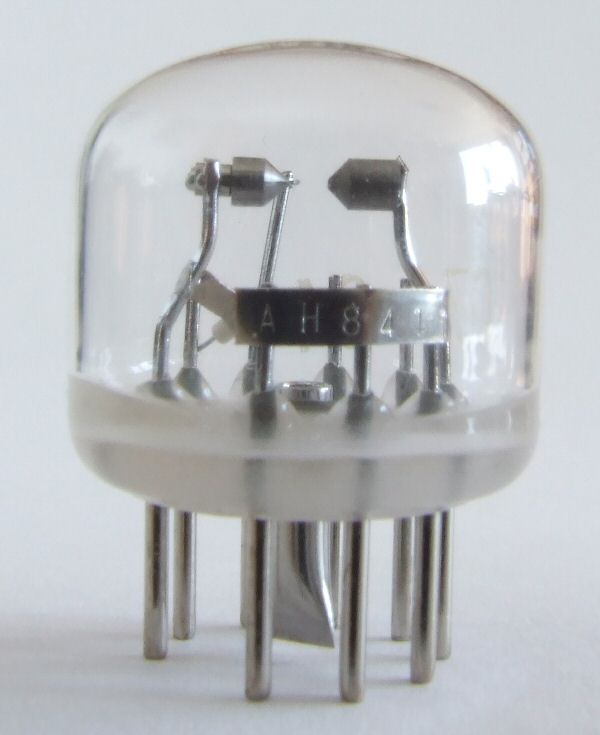

Diese kleine Blitzlampe ist für wissenschaftliche Anwendungen gedacht.

Hersteller Hamamatsu
Typ L4640
Elektrodenabstand 1,5 mm
Gehäusetyp Hemi Spherical
Fenstermaterial UV Glas
Spektralbereich 185 - 2000 nm
Spannung 700 - 1000 V
Triggerspannung 5 - 7 kV
Maximale Leistung 10 W
Maximale Enerie 0,1 J
Maximale Wiederholrate 100 Hz
Lebensdauer 1*109 Blitze
Durchmesser Röhre 20 mm

Von den 9 Kontakten sind 5 nicht belegt (NC).

Pin 1 bis 3 sind mit einem Blechstreifen verbunden auf dem wahrscheinlich die Seriennummer steht.

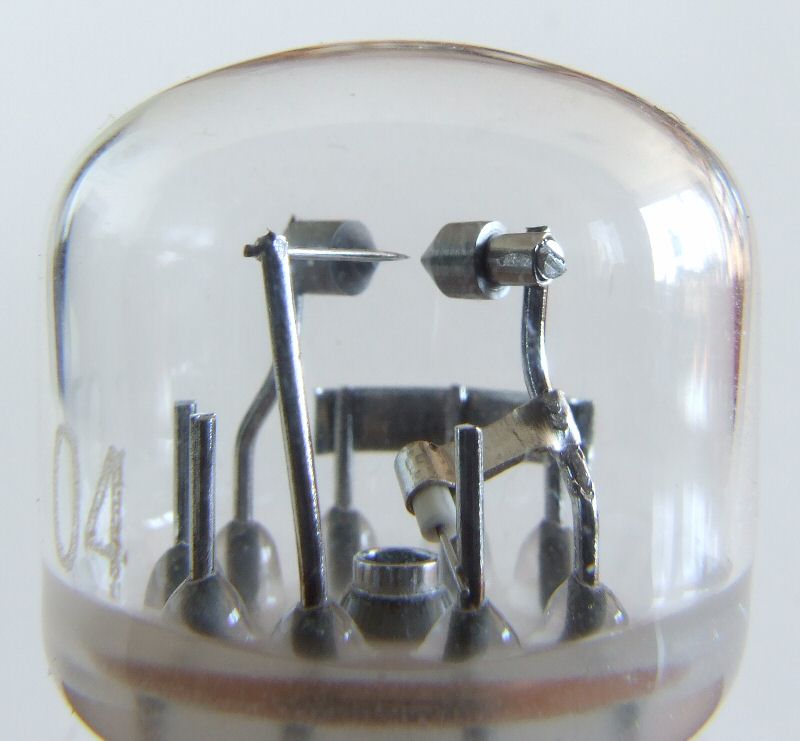

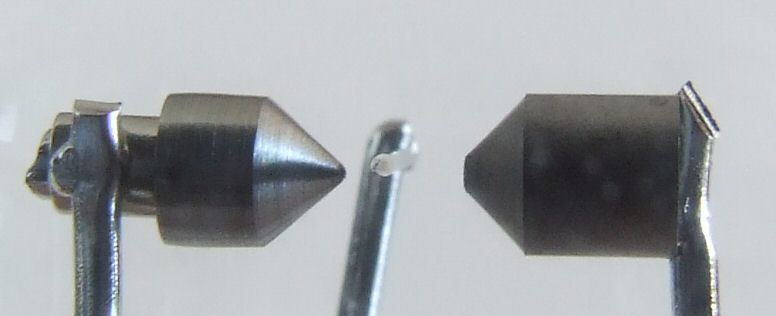

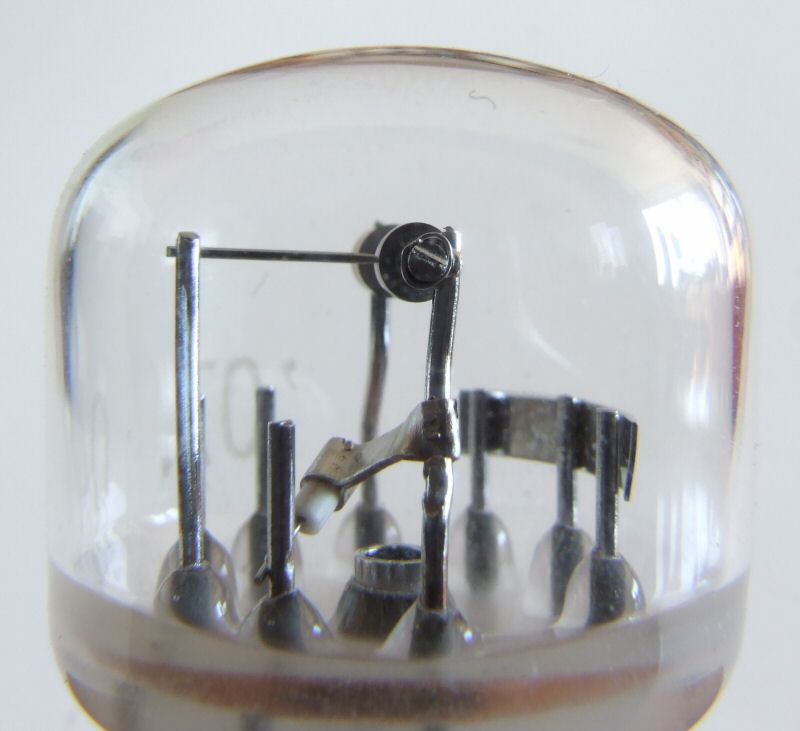

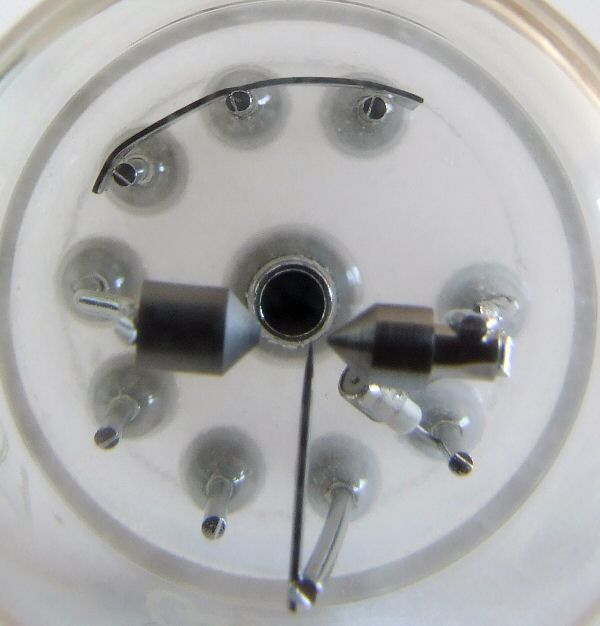

In der Draufsicht sind die Triggerelektrode und die Sparker Elektrode gut zu erkennen. Die linke Elektrode ist die Anode, die rechte die Kathode.

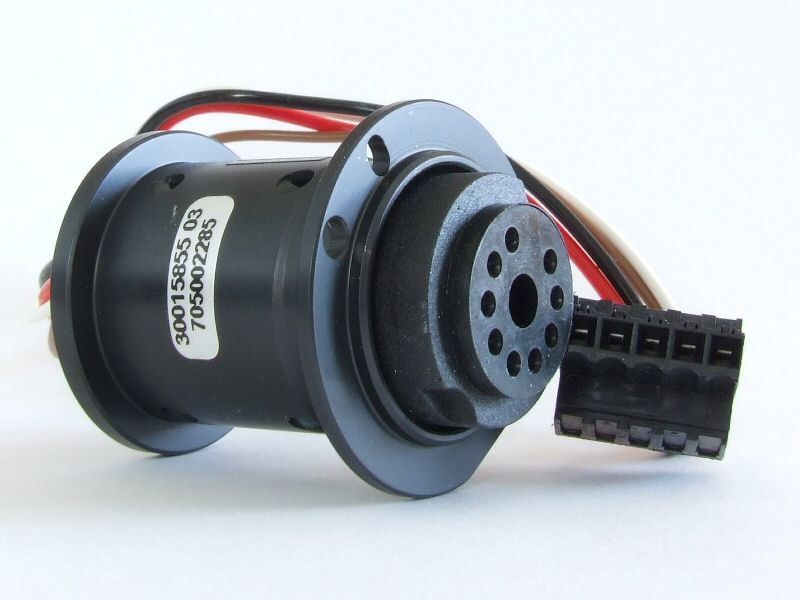

Für die Blitzlampe gibt es einen speziellen Triggersockel.

Die Zuleitungen haben folgende Funktion.

Rot Main Supply Voltage
Weiß Trigger Voltage
Schwarz Main Supply GND
Braun Trigger GND
