3.3.21. Mikrowellentrafo 21

[vor]

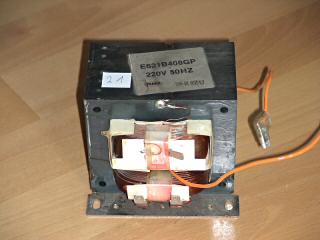

Aus welchem Mikrowellenherd dieser Trafo stammt ist nicht bekannt.

Hersteller ?
Typ ?
Nennspannung 220 V
Nennaufnahme ? Watt
HF Leistung 750 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 151 mH (120 Hz)
Induktivität Primärspule 47 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 10,5 * 8,7 * 6,8 cm
