3.3.20. Mikrowellentrafo 20

[vor]

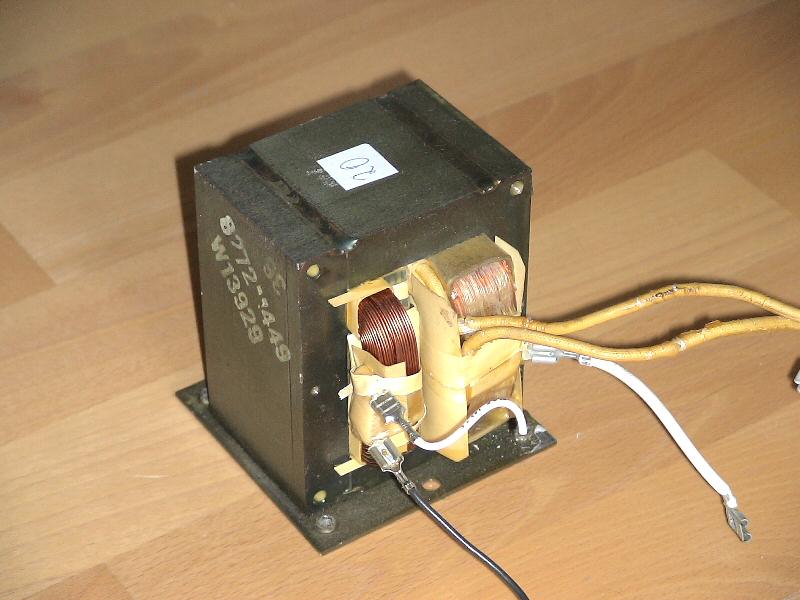

Diesen Trafo habe ich aus folgendem Mikrowellenherd ausgebaut.

Hersteller Bauknecht
Typ MWS 6020
Nennspannung 220 - 230 V
Nennaufnahme 1200 Watt
HF Leistung 650 Watt

Eine Seite der Sekundärwicklung ist mit dem Kern verbunden und geerdet. Die Wicklung für die Heizspannung ist nicht eingezeichnet.

Die wichtigsten Parameter sind in folgender Tabelle zusammengefaßt.

Primärspannung 230 V
Sekundärspannung V
Leerlaufstrom A
Kurzschlußstrom bei 100 V A
Induktivität Primärspule 192 mH (120 Hz)
Induktivität Primärspule 61 mH (120 Hz, Sekundärspule kurzgeschlossen)
Maße Kern (B * H * T) 8,8 * 10,5 * 6,2 cm
