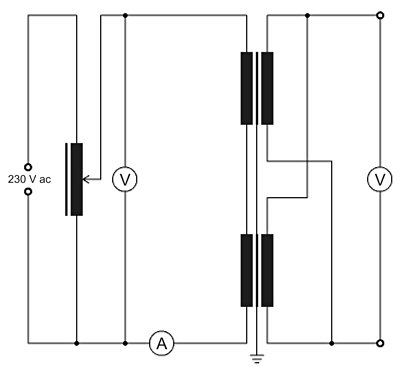

Von Meßwandler 4 und Meßwandler 5 wurden die Primärwicklungen in Reihe und die Sekundärwicklungen parallel geschaltet.

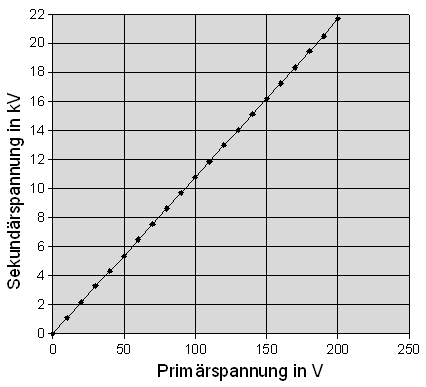

Die Spannung am Regeltrafo habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen. Die Sekundärspannung wurde mit dem Hochspannungstastkopf HVP 40 gemessen. Die Spitze des Tastkopfes wurde an einen Pol, die Masseklemme an den anderen Pol der Sekundärspule angeschlossen. Um den Tastkopf nicht zu überlasten wurden die Messungen bei 30 kV abgebrochen.
