Um bei meinen Versuchen mit Blitzlampen die Dauer des Blitzes abschätzen zu können habe ich ein paar Testbilder mit unterschiedlicher Belichtungszeit gemacht. Die Bilder wurde mit einer Fuji FinePix S 9600 aufgenommen. Die drehende Scheibe wurde mit einer 1000 Watt Halogenlampe beleuchtet.
Die Scheibe habe ich in meinen Schleifmotor gespannt der mit 1360 min-1 läuft. Durch die Drehung wir die Linie abhängig von der Belichtungszeit zu einem Kegel verzerrt. Die Breite des Winkels läßt sich aus der Drehzahl und der Belichtungszeit berechnen. Zur besseren Beurteilung der Bilder habe ich 2 Linien mit diesem Winkel eingezeichnet.

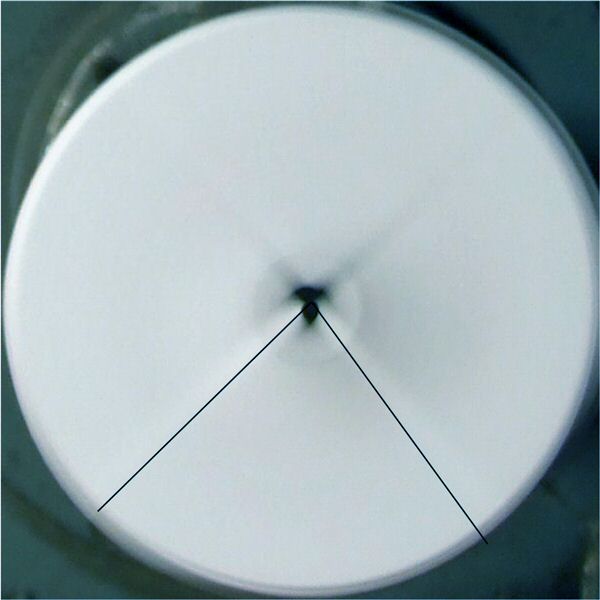

1/100 sec 10,0 msec 81,6 ° |
|

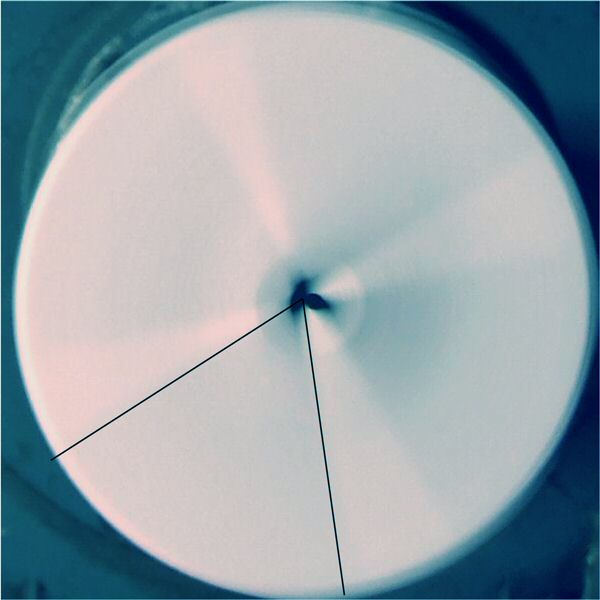

1/125 sec 8,0 msec 65,3 ° |
|

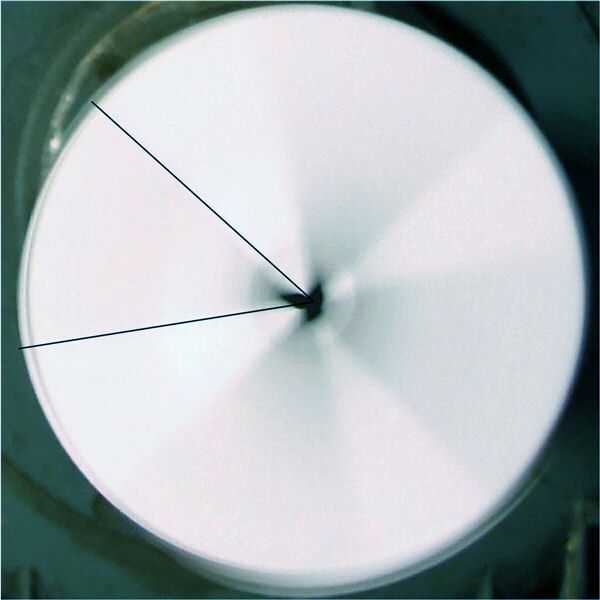

1/160 sec 6,3 msec 51,0 ° |
|

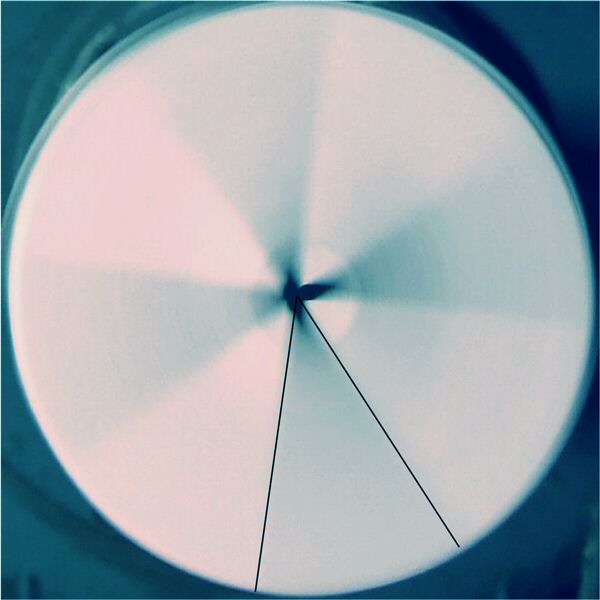

1/200 sec 5,0 msec 40,8 ° |
|

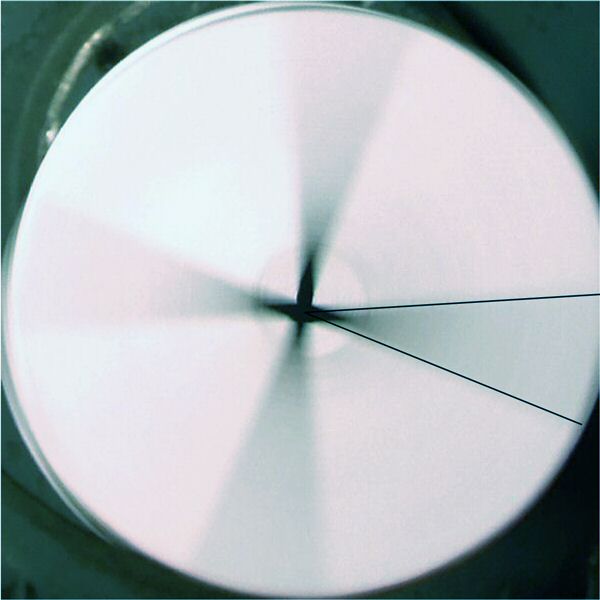

1/320 sec 3,1 msec 25,5 ° |
|

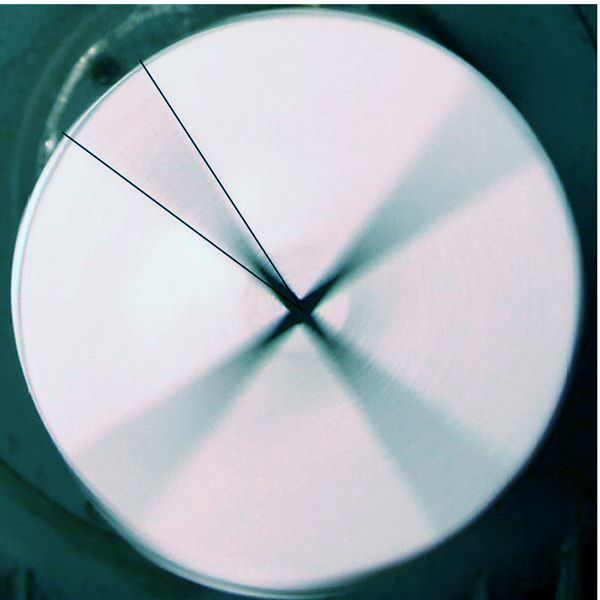

1/400 sec 2,5 msec 20,4 ° |
|

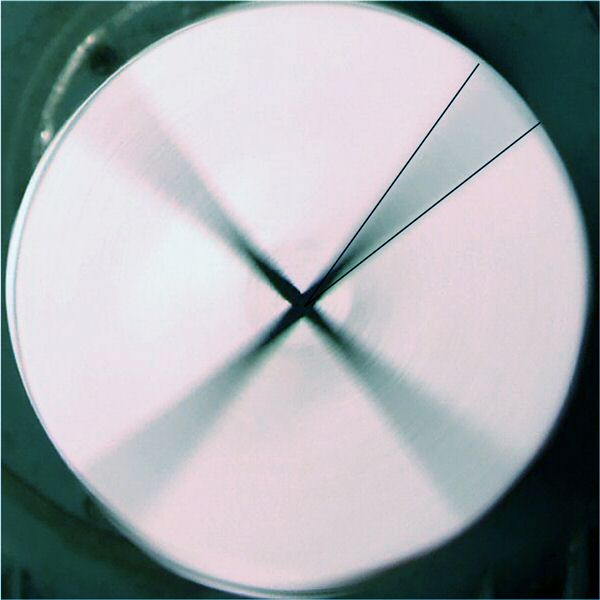

1/500 sec 2,0 msec 16,3 ° |
|

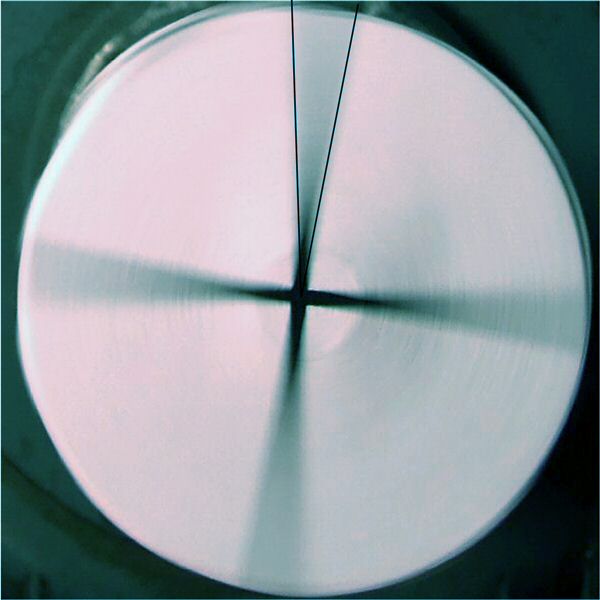

1/640 sec 1,6 msec 12,8 ° |
|

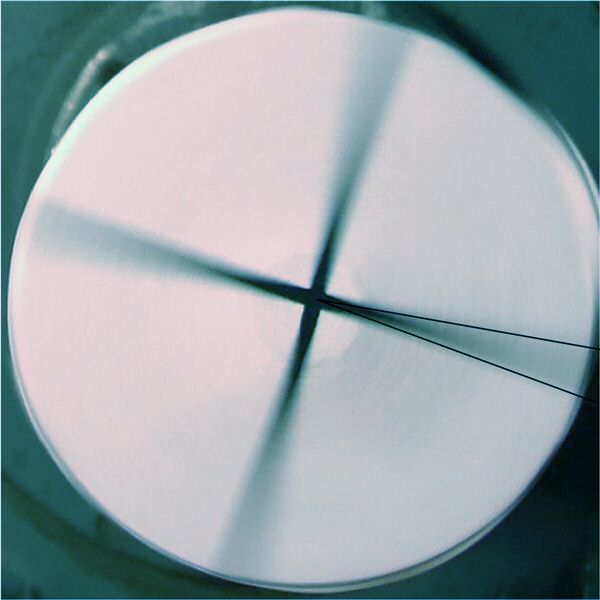

1/800 sec 1,25 msec 10,2 ° |
|

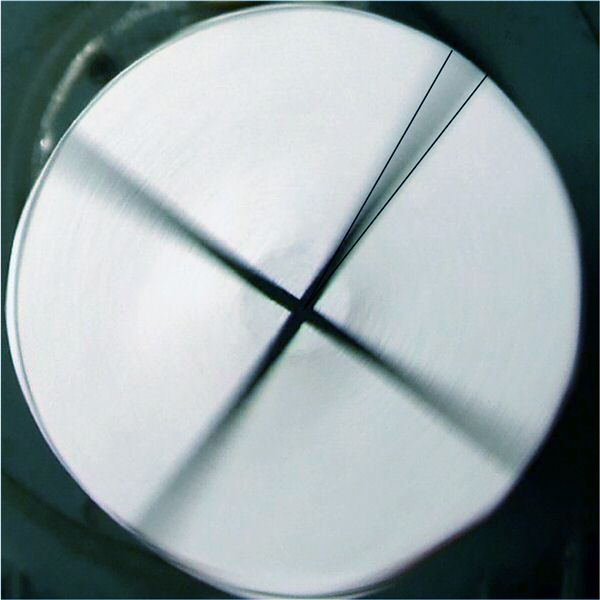

1/1000 sec 1,00 msec 8,16 ° |
|

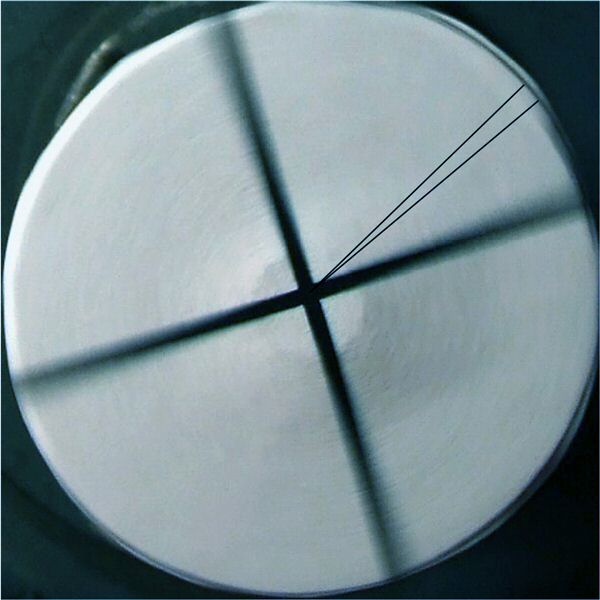

1/2000 sec 0,50 msec 4,08 ° |
|

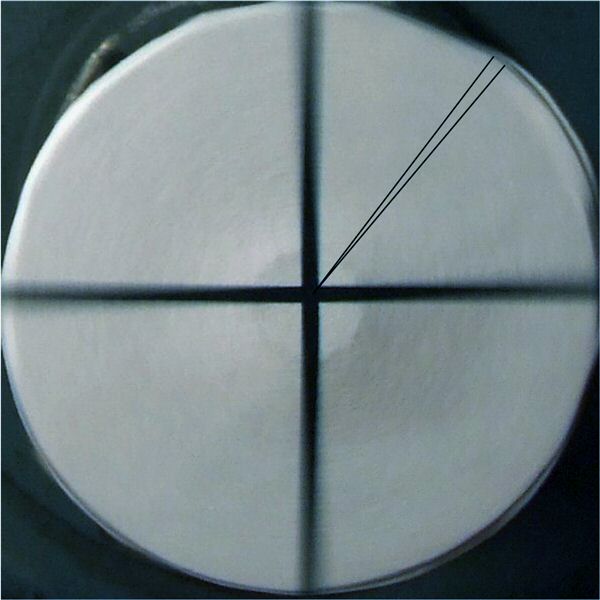

1/3000 sec 0,33 msec 2,72 ° |
|

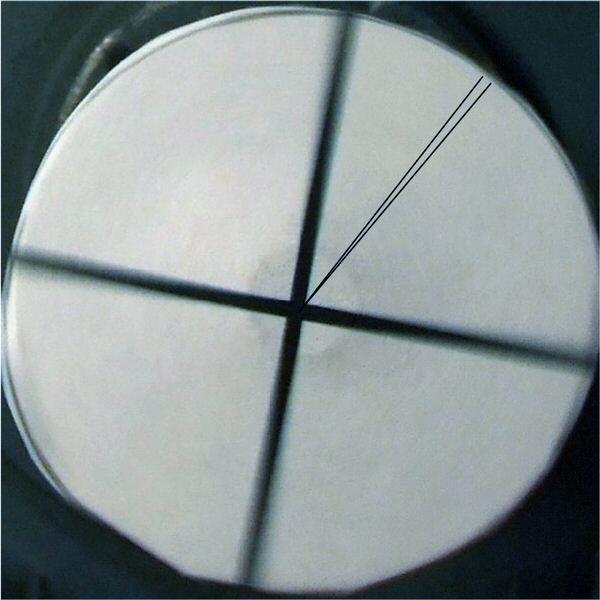

1/4000 sec 0,25 msec 2,04 ° |
10 msec lassen sich kaum noch messen, bei Zeiten unter 1 msec lassen sich die Bilder schlechter beurteilen da die Strichstärke im Verhältnis zur Verzerrung zu groß ist.
