5.16. Gleitfunken 3

[vor]

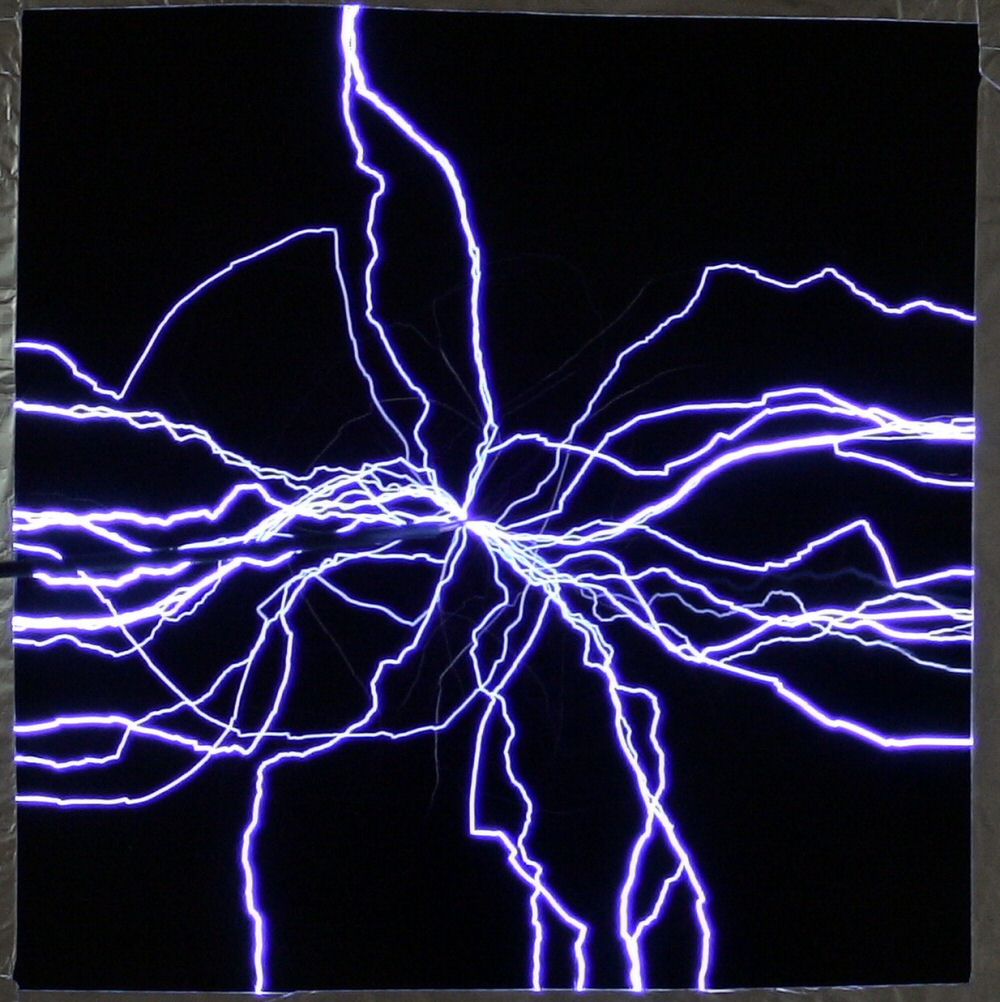

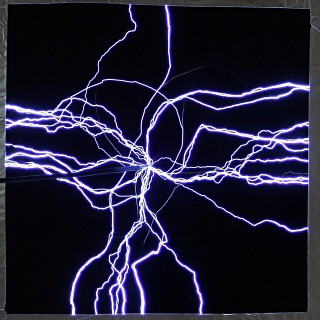

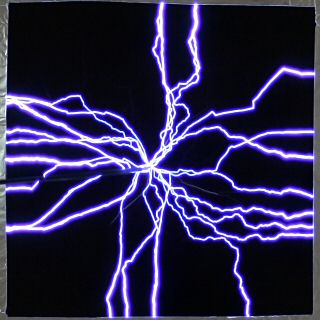

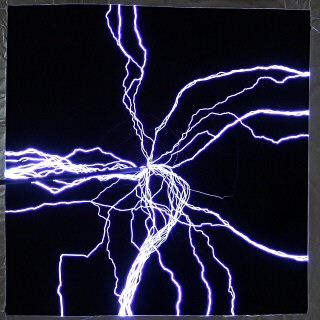

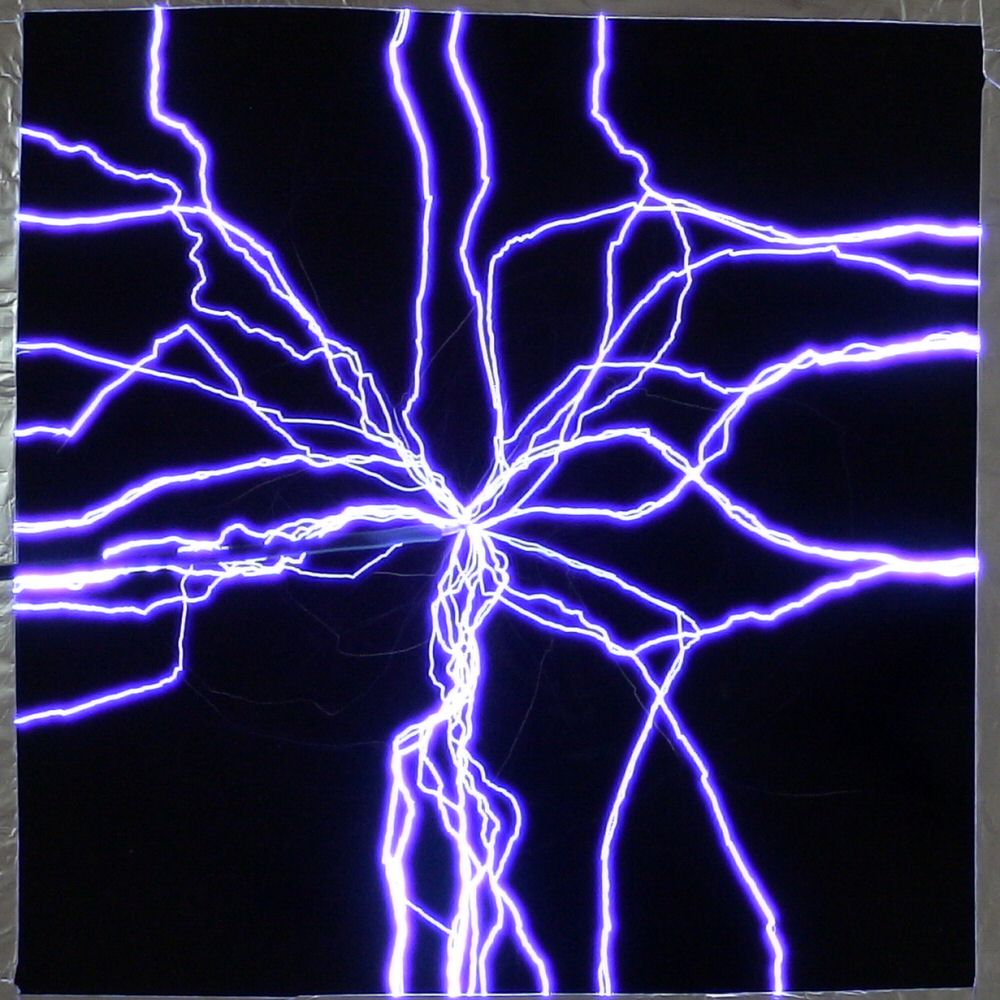

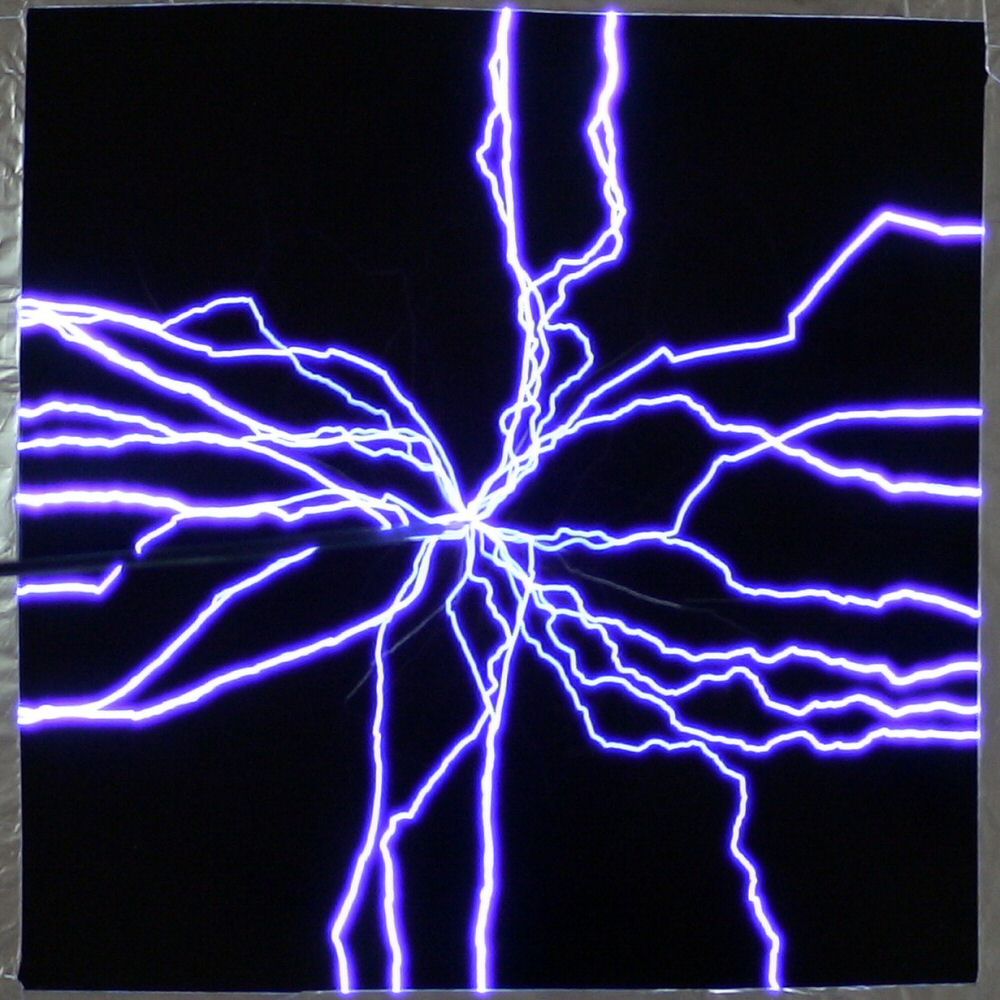

Die Glaskeramikplatte, die ich schon einmal für Gleitentladungen benutzt hatte, habe ich auf der Rückseite mit Alufolie beschichtet. Die Alufolie steht auf der Vorderseite etwa 5 mm über. Ein Pol des Trafos ist mit der Alufolie verbunden, der zweite Pol ist als Draht auf die Mitte der Platte geführt. Von der Mitte zum Rand beträgt die Entfernung etwa 8 cm.

Es wurde der Meßwandler 3 mit einem 45 Ohm Vorwiderstand als Strombegrenzung verwendet.

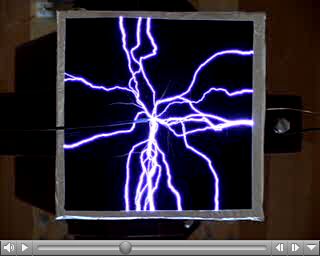

Von den Entladungen gibt es auch zwei Videos.

Download Film (320*240, 1169 kB, mpeg1)

Download Film (320*240, 1102 kB, mpeg1)

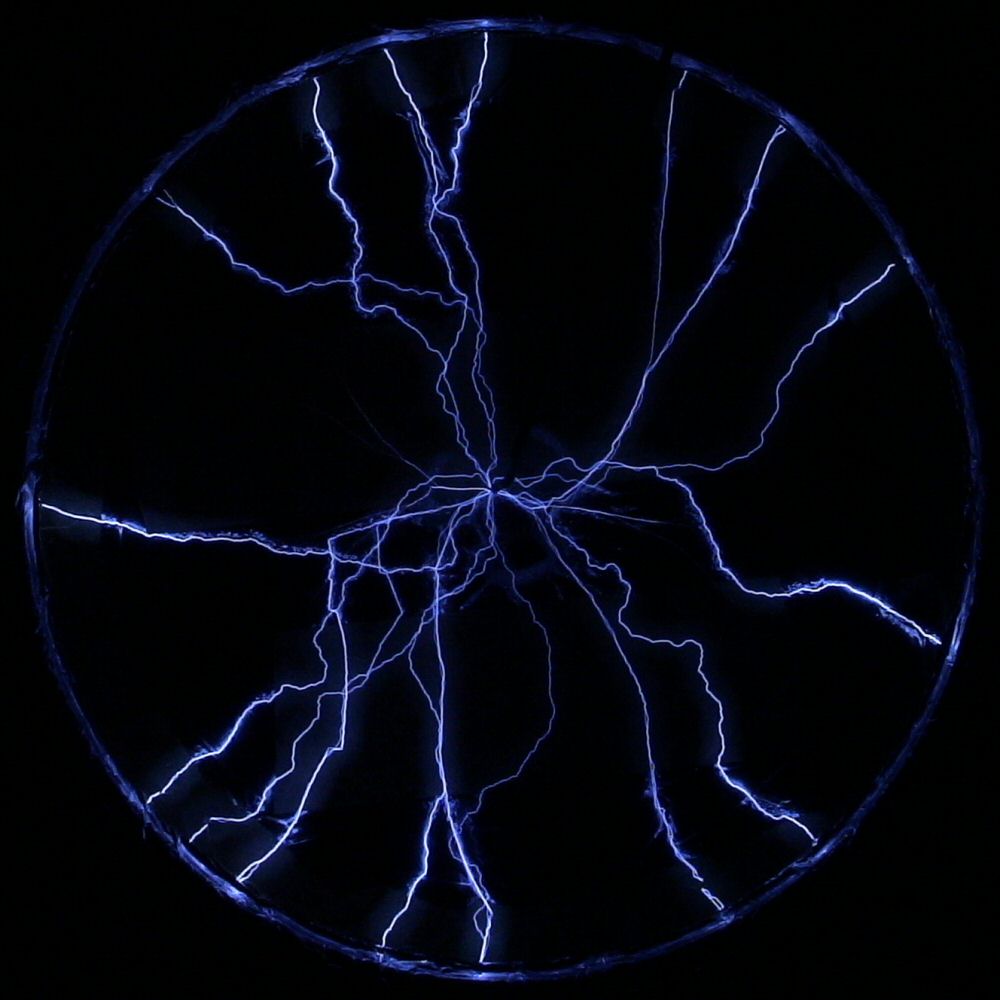

Um eine größere Fläche zu bekommen habe ich eine runde Glasplatte (Durchmesser 28 cm) am Rand und auf der Rückseite mit Alufolie beklebt. Leider wirkt die Alufolie wie ein Spiegel und reflektiert die Funken.

Als Video sieht es aber ganz nett aus.

Download Film (320*240, 998 kB, mpeg1)
