Leistungsmessung MOT 19

[vor]

Leistungsmessung von Mot 19. Dieser Mot stammt aus einer Mikrowelle mit 700 W Mikrowellenleistung.

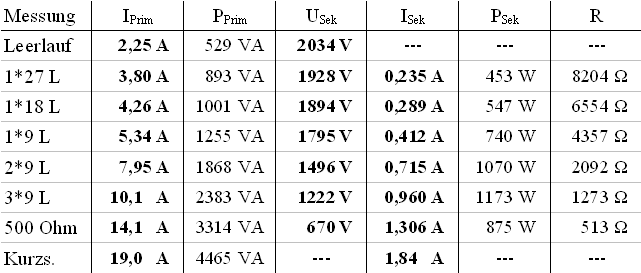

In der folgenden Tabelle habe ich alle Werte zusammengefaßt. Die fettgedruckten Zahlen sind gemessen, der Rest ist berechnet.

Das nächste Diagramm zeigt die aufgenommene und abgegebene Leistung des Trafos.

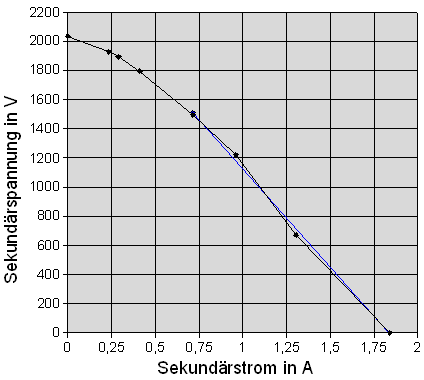

Im nächsten Diagramm ist die Sekundärspannung des Trafos in Abhängigkeit des Sekundärstroms dargestellt.

Aus den letzten 4 Meßwerten (incl. Kurzschlußstrom) habe ich eine Ausgleichsgerade berechnet (blaue Kurve). Aus dieser Geraden läßt sich der Innenwiderstand R_i und die Leerlaufspannung U₀ berechnen. Diese Werte gelten nur für den stark belasteten Trafo, die berechnete Leerlaufspannung weicht auch deutlich von der gemessenen Leerlaufspannung ab. Aus der Leerlaufspannung U₀ und dem Innenwiderstand R_i kann die maximale Leistung P_max berechnet werden.

Das nächste Diagramm zeigt die berechnete Leistungsparabel im Vergleich zu den gemessenen Werten.

Von den 4 getesteten Mots ist Mot 19 mit Abstand der Schwächste.
