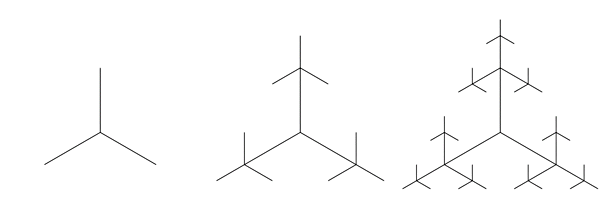

Das Sierpinski Dreieck läßt sich auch nach folgendem Schema als rekursive Baumstruktur erzeugen.
n=0
n=1n=2
Abb. 149
Ausgehend von einem Punkt werden 3 Linien der Länge L mit einem Abstand von jeweils 120 ° gezeichnet. In der nächsten Stufe werden an das Ende dieser Linien jeweils 3 neue Linien mit der Länge L/2 erzeugt.
In der Stufe 0 besteht der Sierpinski Baum aus 3 Segmenten.
Abb. 150

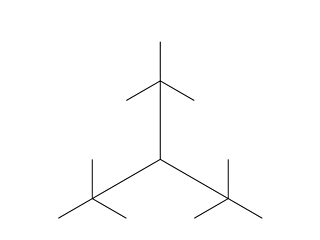

In der Stufe 1 besteht der Sierpinski Baum aus 12 Segmenten.
Abb. 151

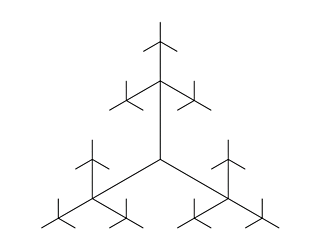

In der Stufe 2 besteht der Sierpinski Baum aus 39 Segmenten.
Abb. 152
In der Stufe 3 besteht der Sierpinski Baum aus 120 Segmenten.
Abb. 153

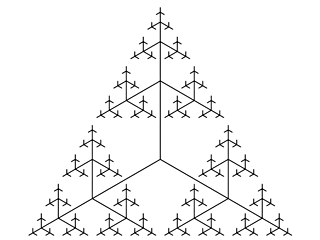

In der Stufe 4 besteht der Sierpinski Baum aus 363 Segmenten.
Abb. 154

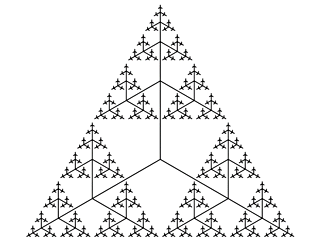

In der Stufe 5 besteht der Sierpinski Baum aus 1092 Segmenten.
Abb. 155

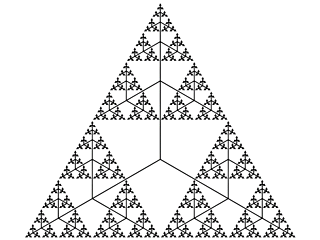

In der Stufe 6 besteht der Sierpinski Baum aus 3279 Segmenten.
Abb. 156
In der Stufe 7 besteht der Sierpinski Baum aus 9840 Segmenten.
Abb. 157

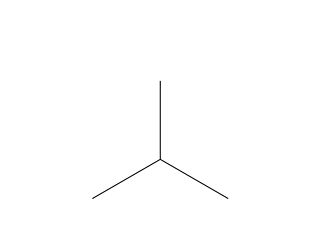

Die folgende Animation zeigt den Sierpinski Baum von Stufe 0 bis 7.
Abb. 158
|
