3 Zylinder Reihenmotor

[vor]

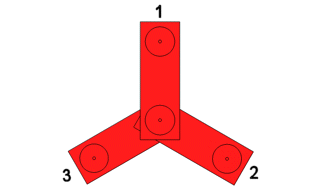

Der 3 Zylinder Reihenmotor untercheidet sich von des bisherigen Motoren, die 3 Hubzapfen (Pleuellager) der Kurbelwelle befinden sich nicht in einer Ebene sondern sind jeweils um 120° versetzt.

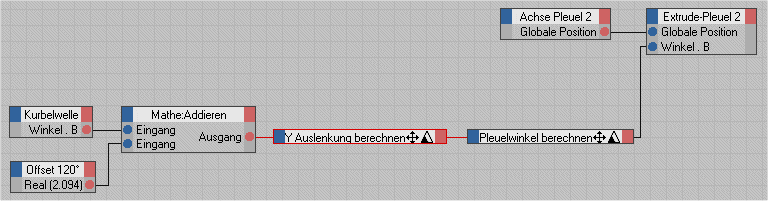

Für die Berechnung von Pleuel 1 ändert sich nichts, für Pleuel 2 und 3 addieren wir einen entsprechenden Offset zum Winkel der Kurbelwelle. Für Pleuel 2 gilt.

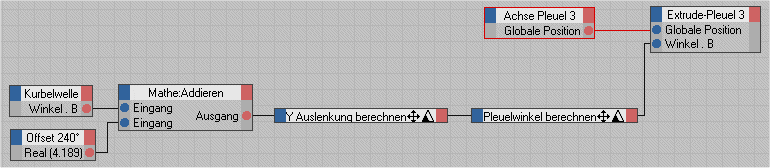

Für Pleuel 3 gilt.

Download C4D Datei (24 kB) 3z-reihe.zip
Download Seite als pdf (94 kB) 3-Zylinder.pdf
