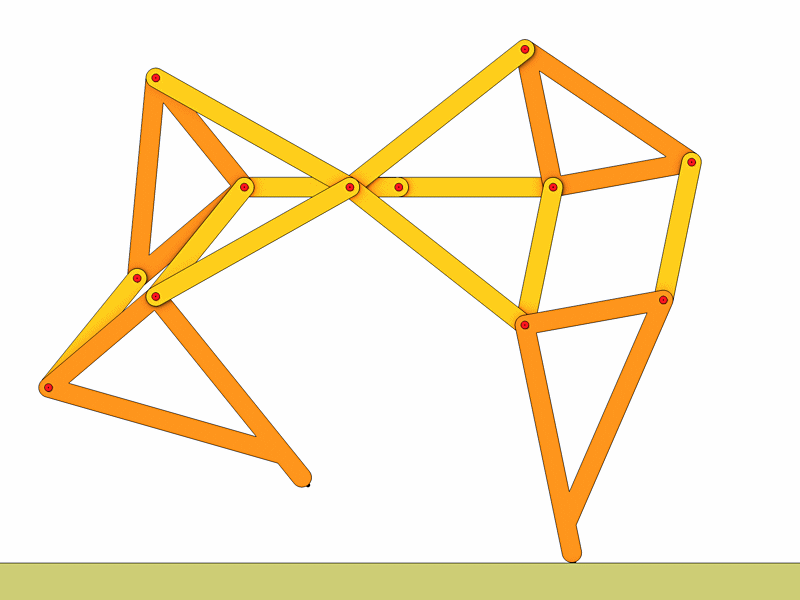

Die Strandbeests sind Skulpturen des niederländischen Künstlers Theo Jansen.

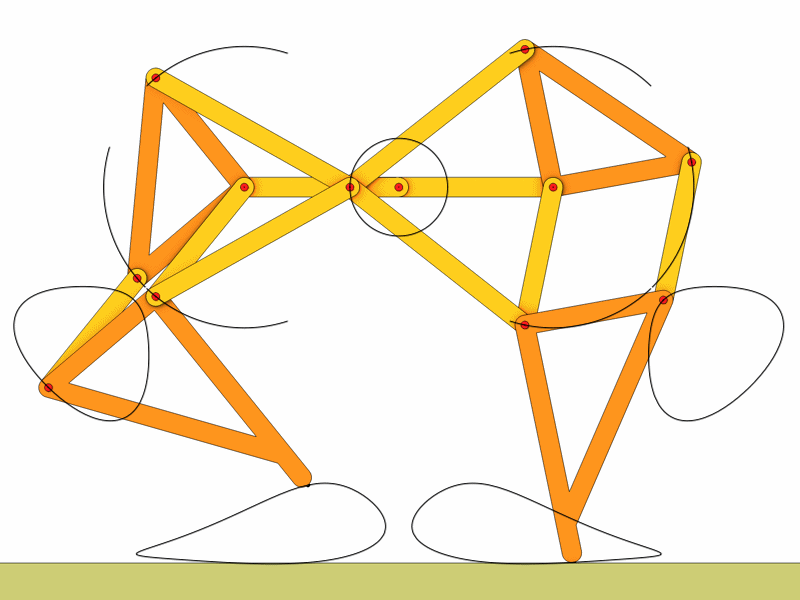

Die nächste Abbildung zeigt die Koppelkurven der einzelnen Gelenkpunkte.

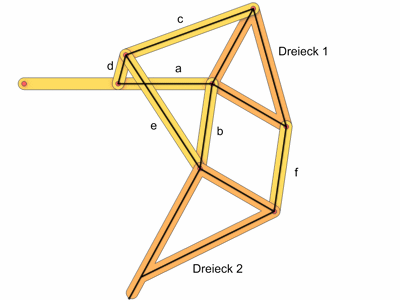

Die Maße für dieses Modell stammen von Sander G. Huisman.Das rechte Bein besteht aus zwei Gelenkvierecken die durch den Stab f und das Dreieck 2 miteinander verbunden sind.
a =79 | ||
b = 72 | ||
c = 114 | ||
d = 25 | ||
e = 114 | ||
f = 72 |

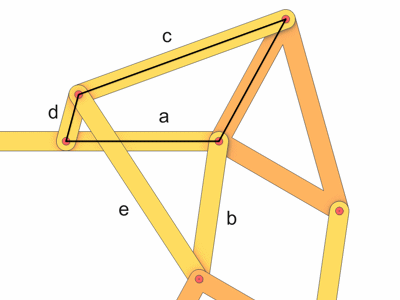

Das erste Gelenkviereck wird aus den Stäben a, c, d und Dreieck 1 gebildet. Stab d ist die Kurbel.

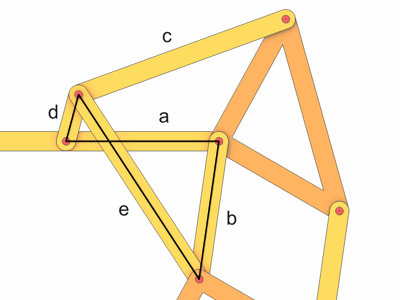

Das zweite Gelenkviereck wird aus den Stäben a, b, d und e gebildet. Stab d ist die Kurbel.

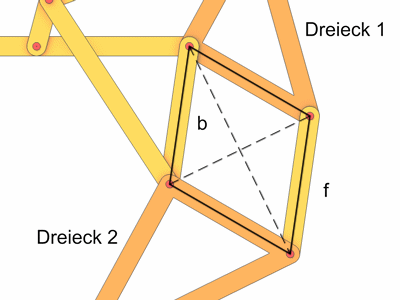

Die beiden Gelenkvierecke werden durch den Stab f und das Dreieck 2 miteinander verbunden. Es entsteht eine Raute mit einer Kantenlänge von 72 die aus den Stäben b und f und aus den beiden Dreiecken gebildet wird.

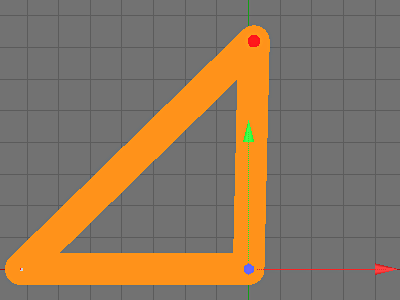

Kommen wir zu Dreieck 1, wichtig ist die Anordnung der Objektachse.
Die Seiten des Dreiecks haben folgende Maße. Die Winkel lassen sich leicht aus dem Kosinussatz (siehe Anhang B6) berechnen.

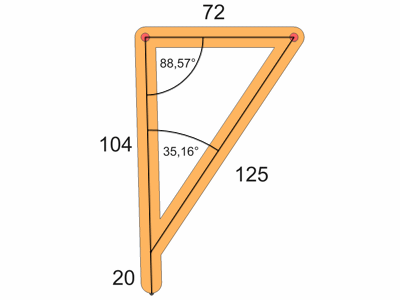

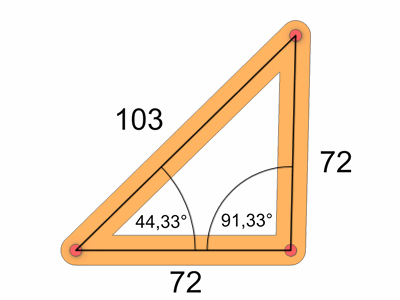

Dreieck 2
Die Seiten des Dreiecks haben folgende Maße. Die Winkel lassen sich leicht aus dem Kosinussatz (siehe Anhang B6) berechnen.

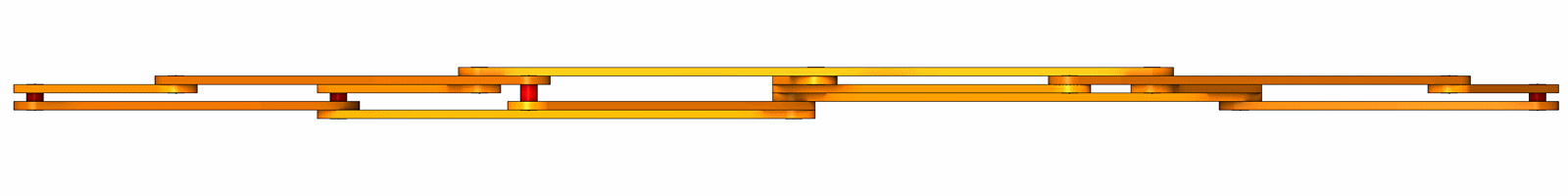

Das linke Bein wird dann entsprechend animiert. Bei der Anordnung der einzelnen Bauteile muß darauf geachtet werden das es bei der Bewegung nicht zu Durchdringungen kommt. Das ist in der Draufsicht gut zu erkennen.
Download C4D Datei (Release 11) : Strand1.zip
