Symmetrische Schubkurbel

[vor]

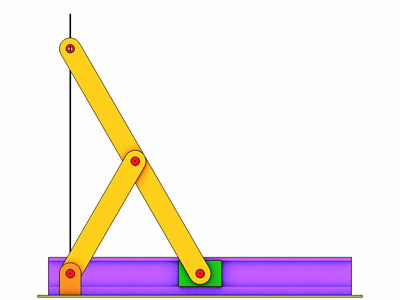

Diese Geradführung habe ich in der Anleitung der Getriebesoftware SAM gefunden.

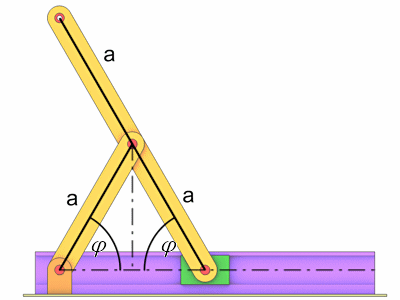

Entscheidend für diese Geradführung ist das Längenverhältnis der beiden Stäbe.

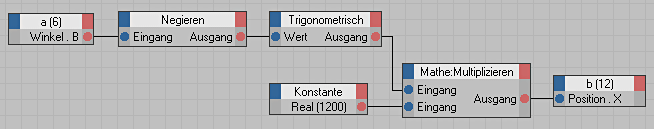

Die Animation in Cinema ist einfach, der Winkel der Steuerung wird auf die beiden Stäbe übertragenn.

Die Position von Stab b wird aus dem rechtwinkligen Dreieck berechnet.

Download C4D Datei (Release 11) : Schubkurbel.zip
