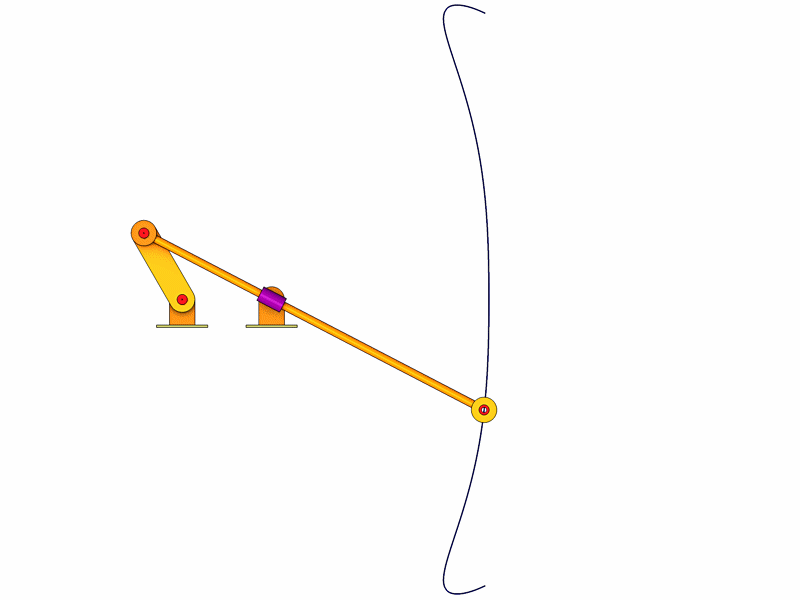

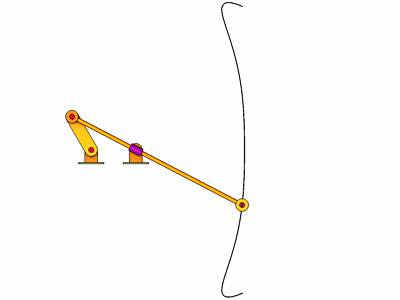

Ein Teil der Koppelkurve ergibt eine recht brauchbare Geradführung.

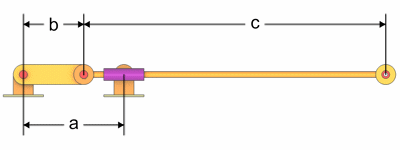

Die Stäbe (s.o.) haben folgende Längen.
| a = 4 | ||
| b = 3 | ||
| c = 15 |

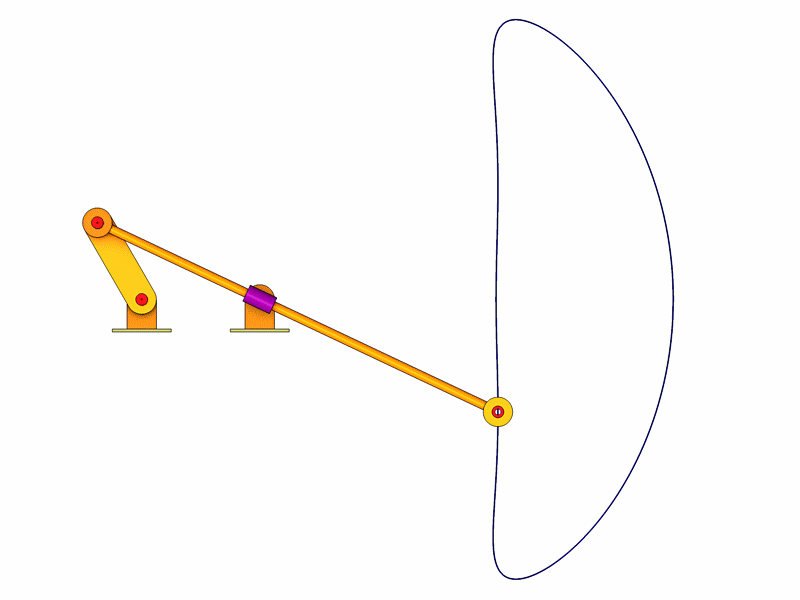

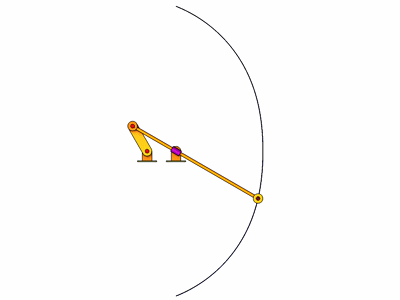

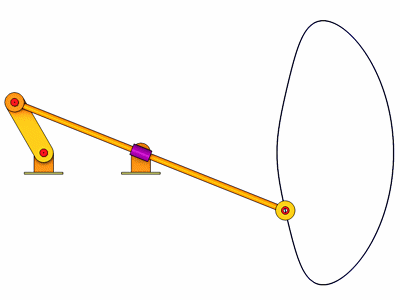

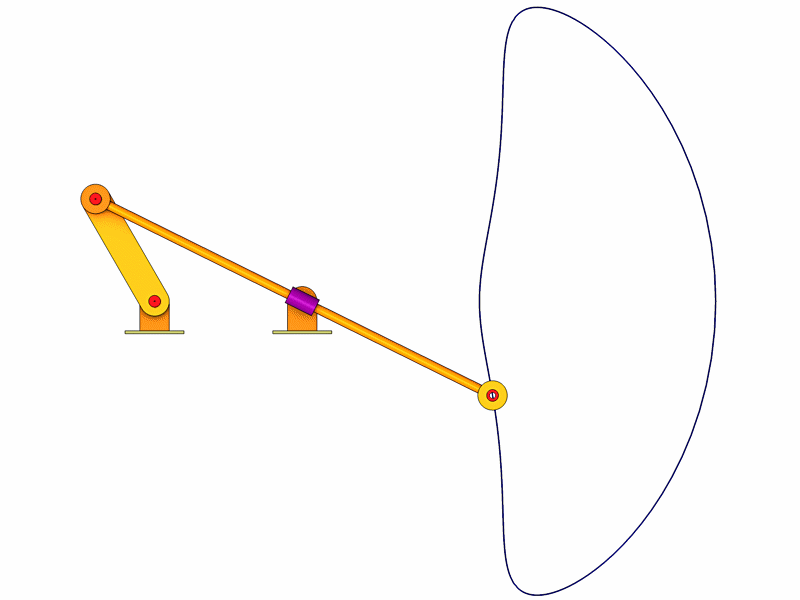

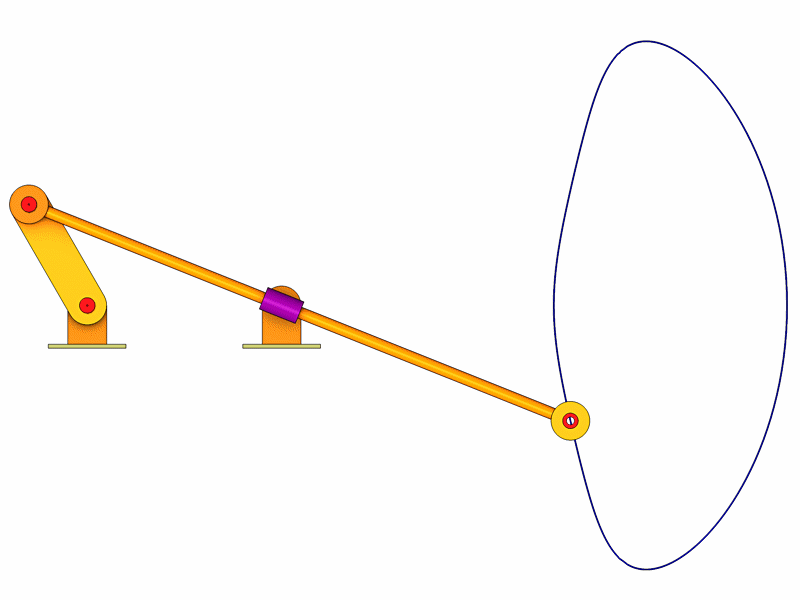

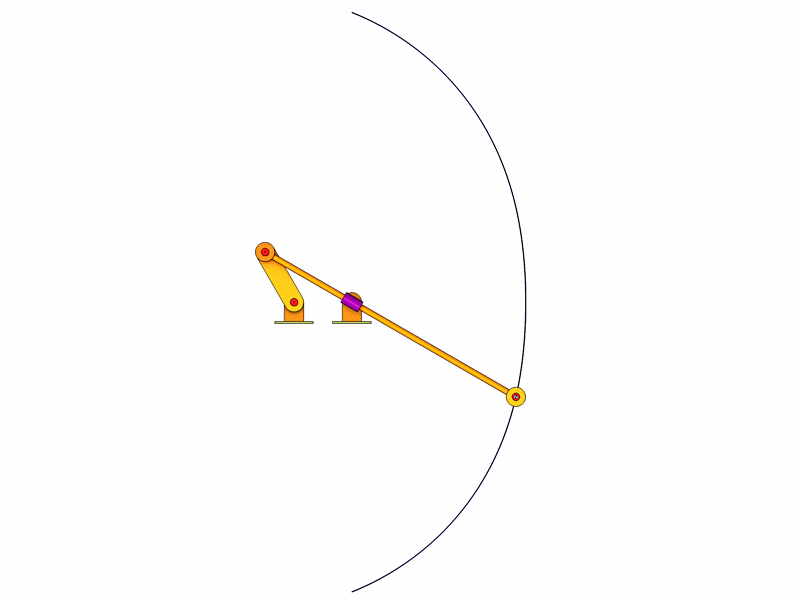

Werden die Proportionen verändert wird die Güte der Geradführung deutlich schlechter.

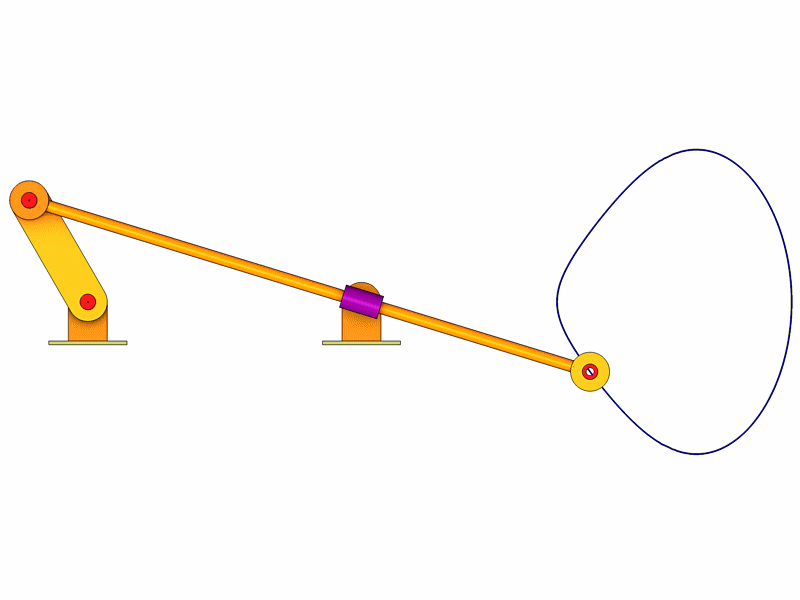

| a = 5 | ||
| b = 3 | ||
| c = 15 |

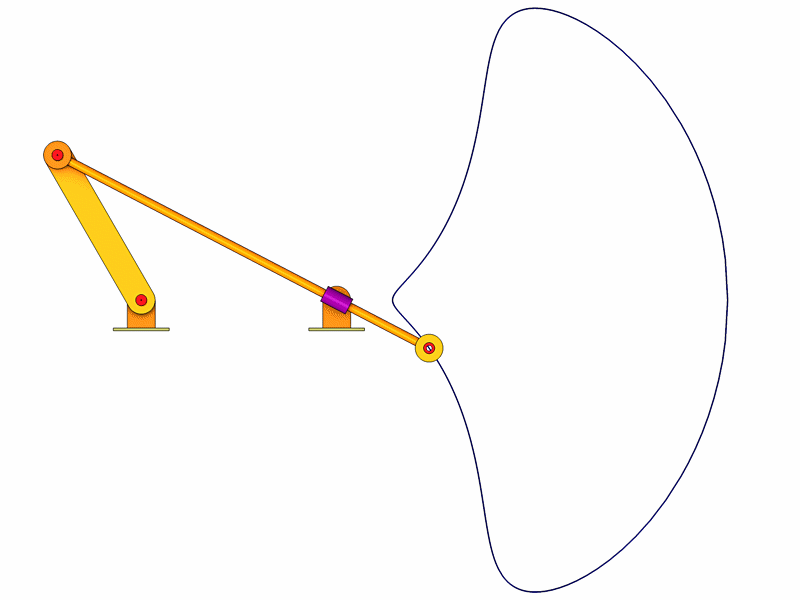

| a = 7 | ||
| b = 3 | ||
| c = 15 |
| a = 3 | ||
| b = 3 | ||
| c = 15 |
| a = 3,5 | ||
| b = 3 | ||
| c = 15 |
| a = 5 | ||
| b = 4 | ||
| c = 15 |
| a = 7 | ||
| b = 6 | ||
| c = 15 |
Download C4D Datei (Release 11) : Konchoide1.zip
|
