Die Animation erfolgt wie bei der Doppelschwinge.

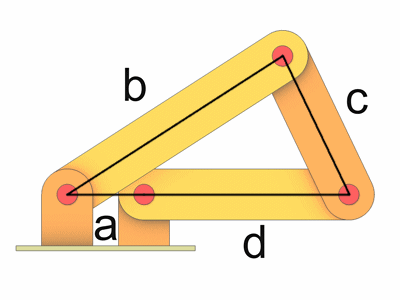

Die Stäbe haben folgende Längen.
| a = 1,5 | ||
| b = 5 | ||
| c = 3 | ||
| d = 4 |

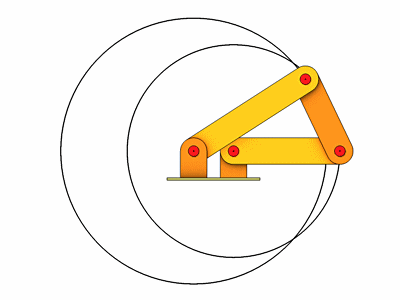

Sowohl Kurbel d als auch Schwinge b sind voll umlauffähig da die Grashoffsche Bedingung erfüllt ist.
 |

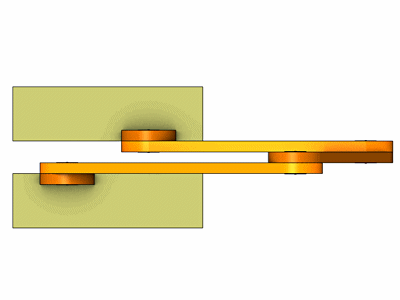

Damit es bei der Drehung nicht zu Durchdringungen kommt sind die Stäbe hintereinander angeordnet und die Grundplatte ist geteilt.

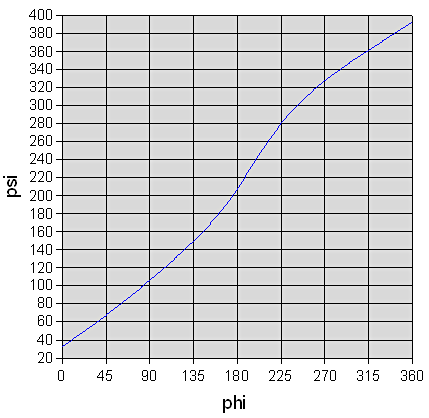

Die Übertragungsfunktion, der Schwingendrehwinkel psi als Funktion des Kurbeldrehwinkel phi, läßt sich auch grafisch darstellen.

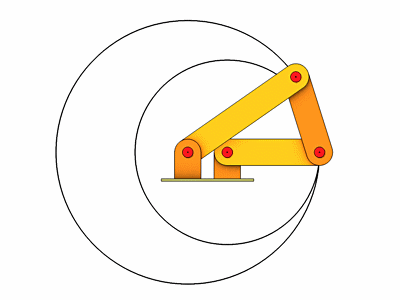

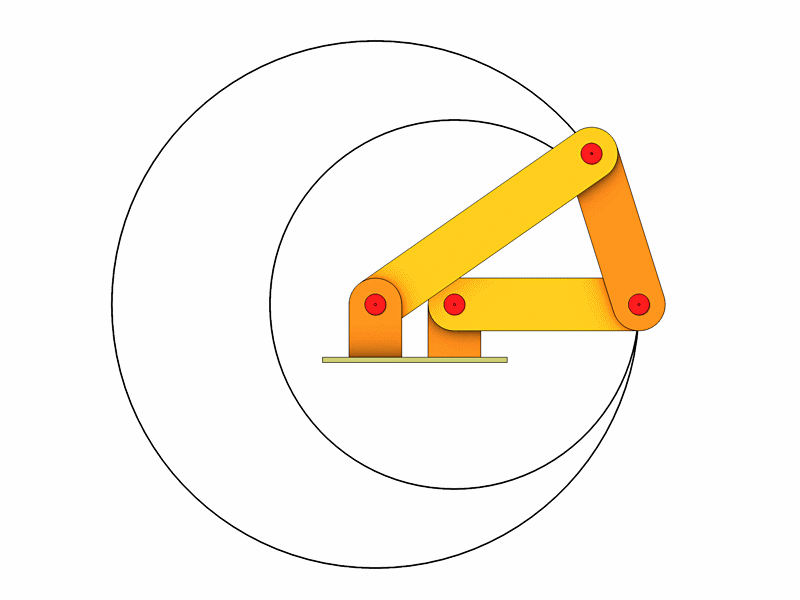

Wenn wir die Kurbel d verkürzen kommen wir zu einem Grenzfall bei dem das System gerade noch umlauffähig ist.

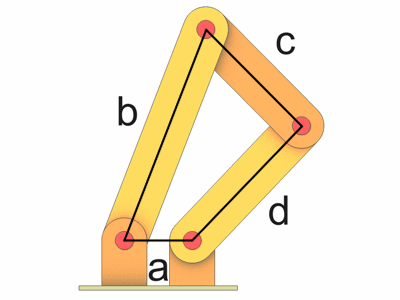

Die Stäbe haben folgende Längen.
| a = 1,5 | ||
| b = 5 | ||
| c = 3 | ||
| d = 3,5 |
 |

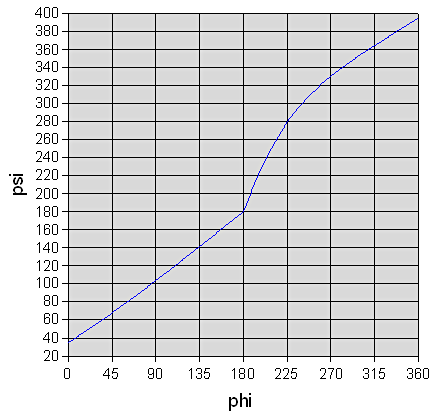

Die Übertragungsfunktion, der Schwingendrehwinkel psi als Funktion des Kurbeldrehwinkel phi, läßt sich auch grafisch darstellen.
Download C4D Datei (Release 11) : Doppelkurbel.zip
|
