Spindelhubtisch Variante 2

[vor]

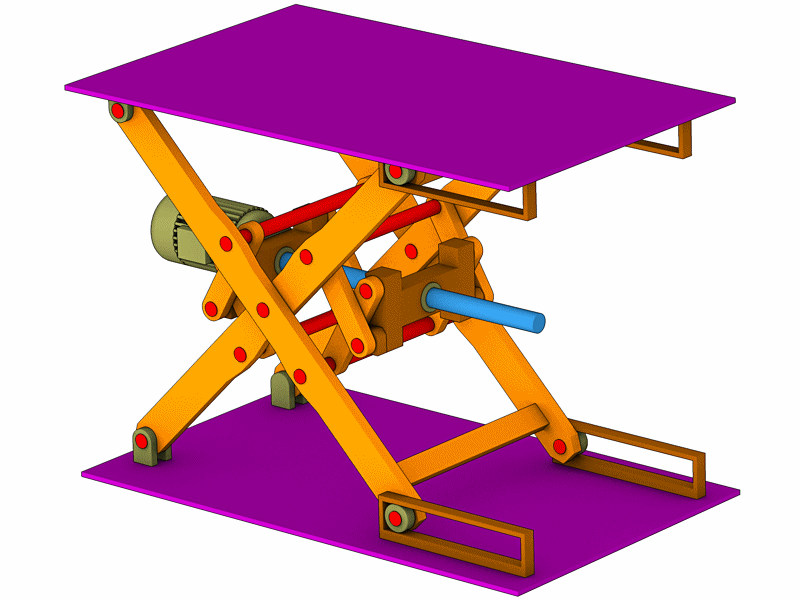

Im Vergleich zum Spindelhubtisch Variante 1 ist auch der Motor kardanisch gelagert.

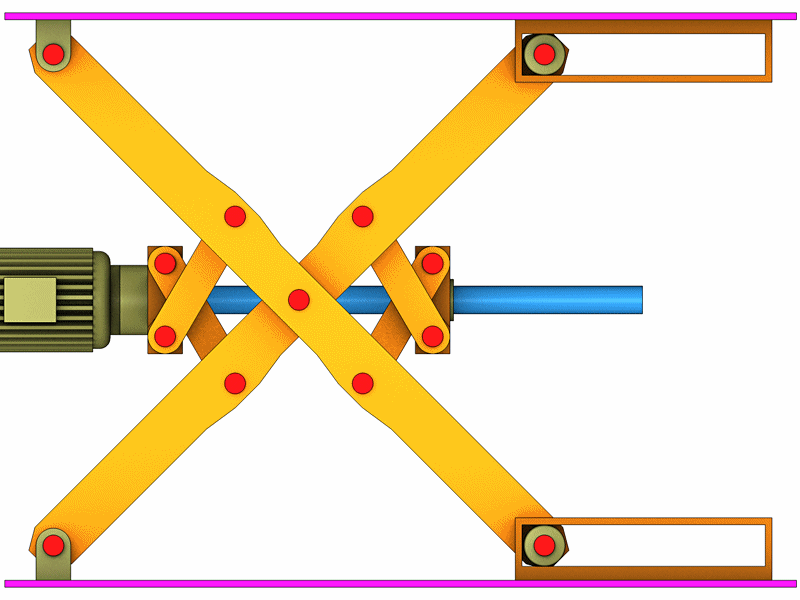

Seitenansicht.

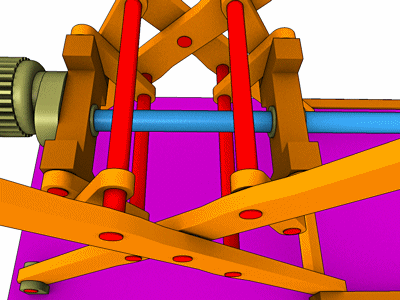

Blick auf die beiden Lagerblöcke.

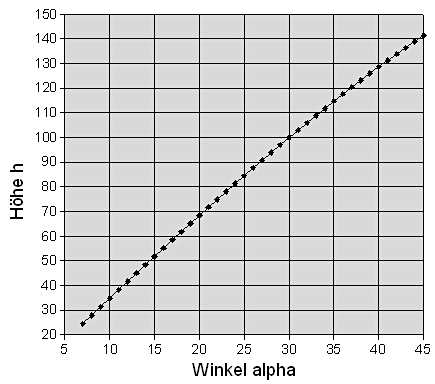

Um die Eigenschaften der Bewegung zu untersuchen lesen wir zu jedem Winkel die Höhe der Tischplatte ab und stellen sie graphisch dar.

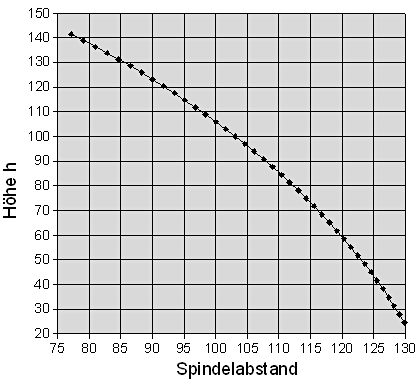

Der Zusammenhang ist fast linear. In der Praxis bewegt sich aber die Spindel exakt linear. Um diese Bewegung zu erfassen benutzen wir eine XPresso Schaltung mit dem Abstand Node.

Download C4D Datei (Release 11) : Schere8.zip
