Jumo 205 Motor von Junkers
|
[zurück] | Jumo 205 Motor von Junkers |
[vor] | |
Der Jumo 205 wurde von der Firma Junkers als Flugmotor entwickelt.

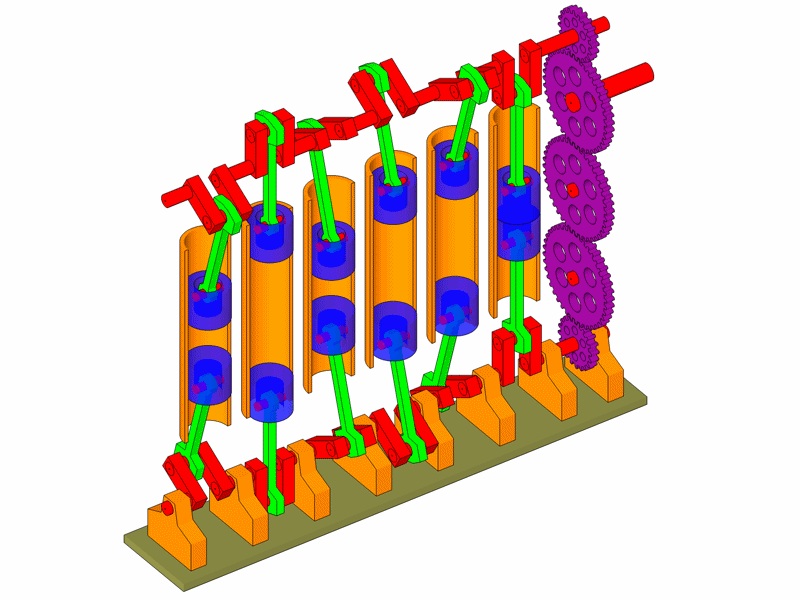

Für die Konstruktion dieses Motors habe ich den Gegenkolbenmotor mit 2 Kurbelwellen
um 90° gedreht und 6 mal kopiert. Die doppelten Teile der Kurbelwellen wurden entfernt.
Zu diesem Motor habe ich keine Daten zur Kröpfung der Kurbelwelle und zur Zündfolge gefunden. Ich habe jeden Hubzapfen um 60°
gedreht und als Zündfolge 1-6-2-5-3-4 angenommen. Die Zylinder wurden vom Getriebe aus gezählt.

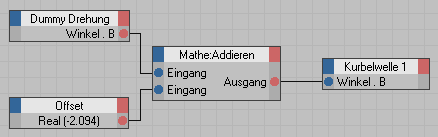

Zur Kröpfung der Kurbelwelle wurde der XPresso Node der Kurbelwelle modifiziert und ein Offset eingefügt.
Offset der einzelnen Zylinder
| Zylinder | Winkel | Offset |
| 1 | 0° | 0,0000 |
| 2 | 60° | -1,0472 |
| 3 | 120° | -2,0944 |
| 4 | 180° | -3,1416 |
| 5 | 240° | -4,1888 |
| 6 | 300° | -5,2360 |

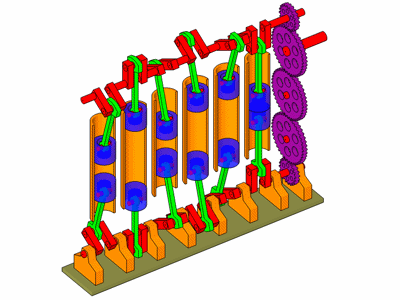

Blick von der Seite auf die obere Kurbelwelle.
