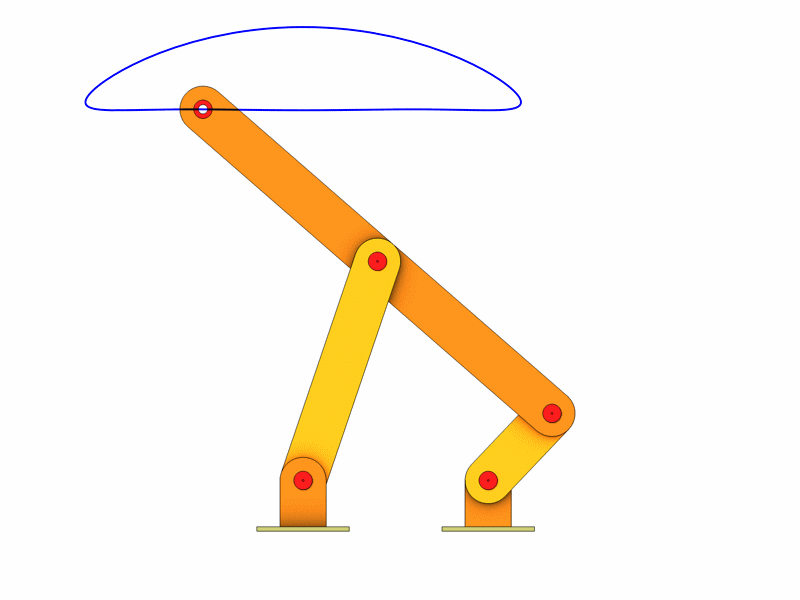

Die Hoecken Geradführung wurde nach K. Hoecken benannt.
Die Animation in Cinema erfolgt wie bei der Doppelschwinge.

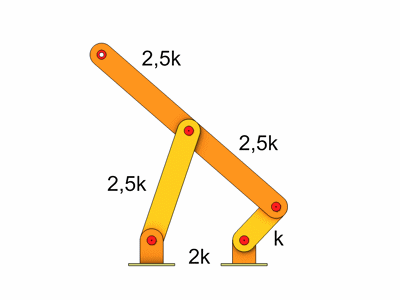

Die Stäbe leiten sich von der Konstanten k ab und haben folgende Längen.
a = 2k | ||
b = 2,5k | ||
c = 2,5k | ||
d = k |
Die Kurbel d ist umlauffähig so dass wir uns nicht um Grenzlagen kümmern müssen.
Download C4D Datei (Release 11) : Hoecken.zip
