Dreiwellenmotor

[vor]

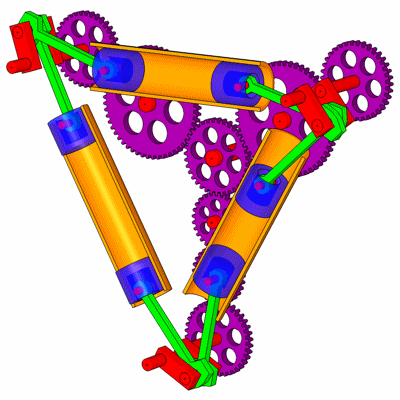

Wenn man 3 Gegenkolbenmotoren zu einem Dreieck anordnet bekommt man einen Deltamotor.


Die drei Kurbelwellen sitzen auf den Eckpunkten eines gleichseitigen Dreiecks. Um sie zu einer Welle zusammenzuführen bietet sich der Mittelpunkt des Dreiecks an.

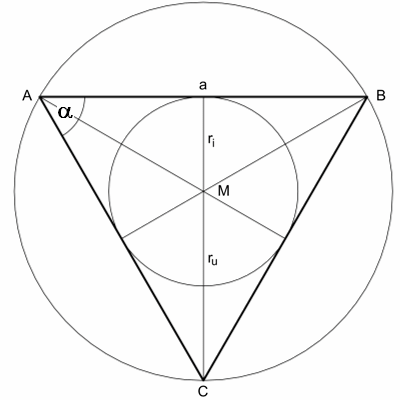

Bei einem gleichseitigen Dreiecks ist der Mittelpunkt des Inkreises identisch mit dem Mittelpunkt des Umkreises. Dieser Mittelpunkt M ist der Schnittpunkt der Winkelhalbierenden bzw. der Mittelsenkrechten. Für die Berechnung des Inkreisradius ri und des Umkreisradius ru benutzen wir eine Formelsammlung

  1
  2
  3
  4

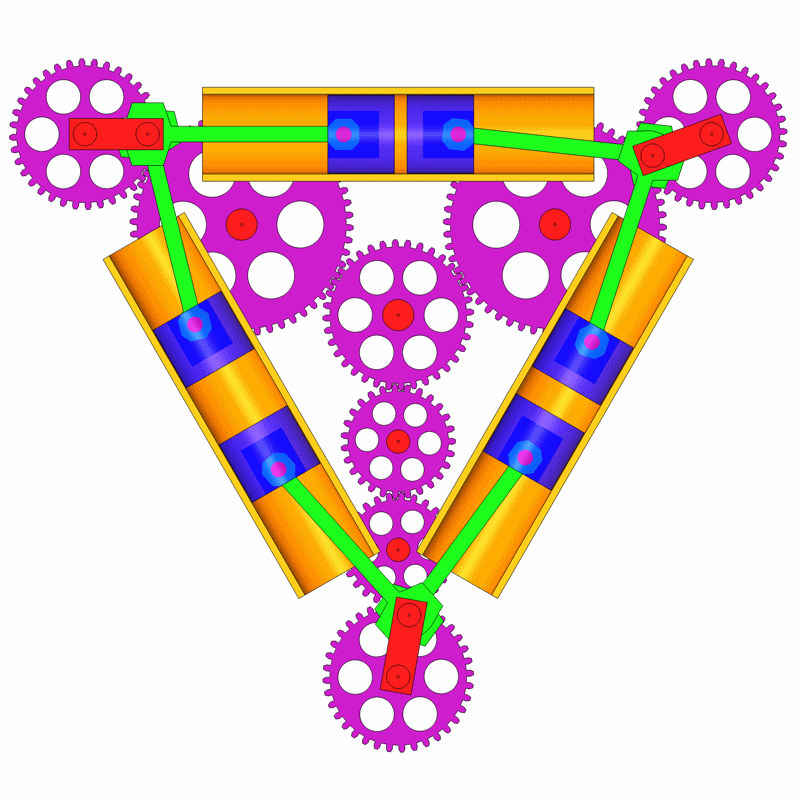

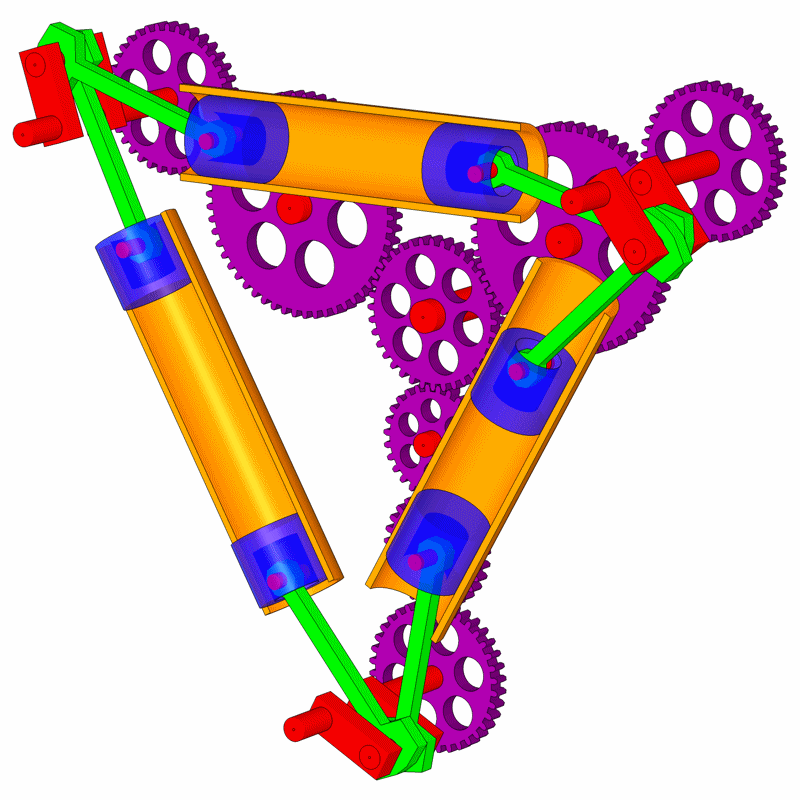

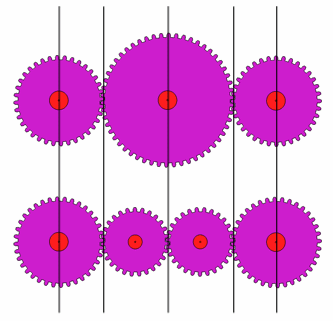

Da sich die untere Kurbelwelle in eine andere Richtung als die beiden oberen Kurbelwellen dreht können wir kein symmetrisches Getriebe verwenden. Für die untere Kurbelwelle benötigen wir daher ein zusätzliches Zahlrad. Das fertige Getriebe sieht dann so aus.

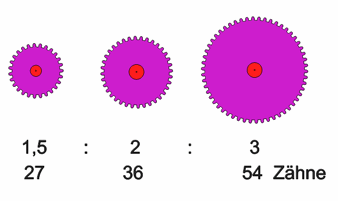

Wir benötigen drei verschiedene Zahlräder mit folgenden Eigenschaften.

.

.

Download C4D Datei (Release 11) : Delta.zip

Weiterführende Links

Napier Deltic Engine Type T18-37K
Wikipedia
