3.7.7. Keramik Kondensatoren
|
[zurück] | 3.7.7. Keramik Kondensatoren |
[vor] | |
Diese Keramik Kondensatoren habe ich mir für einen Marx Generator gekauft. Nach den Informationen, die ich im Internet gefunden habe, sind es aber keine speziell impulsfesten Kondensatoren.

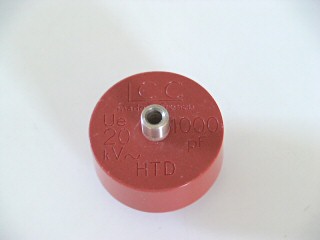

| Hersteller | LCC Frankreich |
| Typ | HTD |
| Kapazität | 1000 pF |
| Kapazität gemessen | 1,15 nF |
| Spannung | 20 kV AC |
| Durchmesser | 39 mm |
| Höhe (ohne Gewinde) | 16 mm |
| Höhe (mit Gewinde) | 32 mm |
| Gewinde | M5 |

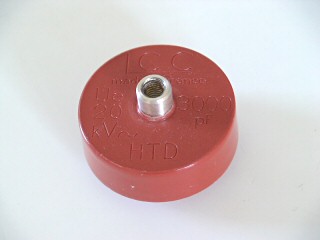

| Hersteller | LCC Frankreich |
| Typ | HTD |
| Kapazität | 3000 pF |
| Kapazität gemessen | 3,42 nF |
| Spannung | 20 kV AC |
| Durchmesser | 56 mm |
| Höhe (ohne Gewinde) | 19 mm |
| Höhe (mit Gewinde) | 40 mm |
| Gewinde | M8 |
Neben diesen Kondensatoren von LCC habe ich noch ein paar impulsfeste Kondensatoren die sich wahrscheinlich besser für einen Marx Generator eignen.
| Hersteller | Murata |
| Typ | DHS30_Z5V |
| Kapazität | 570 pF |
| Kapazität gemessen | 650 pF |
| Spannung | 40 kV DC |
| Durchmesser | 30 mm |
| Höhe (ohne Gewinde) | 38 mm |
| Höhe (mit Gewinde) | 41 mm |
| Gewinde | M4 |

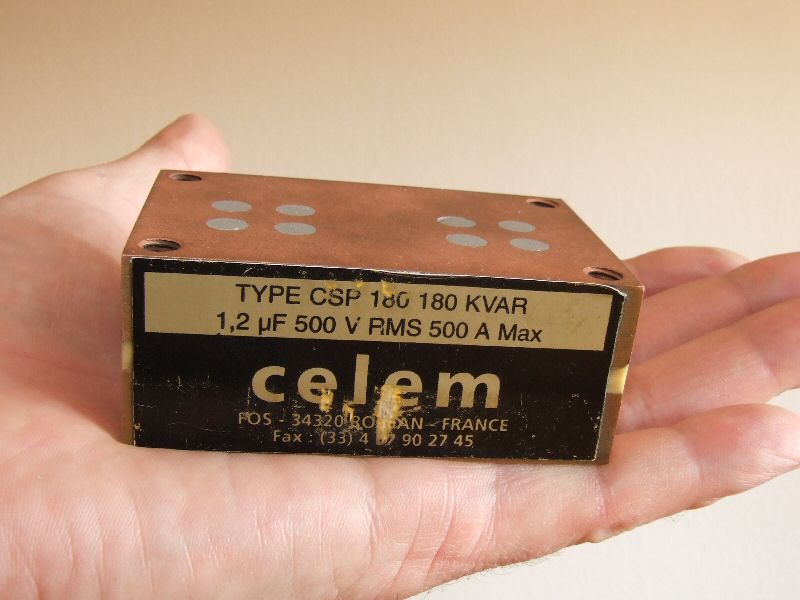

Der nächste Kondensator von der Firma Celem ist speziell für Induktionsheizung gedacht. Auf der Webseite von Celem gibt es ein Datenblatt. Ich dachte zuerst das Dielektrikum ist Mica (Glimmer) aber es ist wohl Polypropylen.
| Hersteller | Celem |
| Typ | CSP 180 |
| Kapazität | 1,2 µF |
| Kapazität gemessen | 1,34 µF |
| Spannung | 500 V RMS |
| Strom | max. 500 A |
| Leistung | 180 kVAr |
| Frequenzbereich | 66 - 184 kHz |
| Dielektrikum | Polypropylen |
| Streuinduktivität | < 5 nH |
| Maße (B * H * T) | 75 * 30 * 50 mm |
| Gewindebuchsen | M6 |
| Gewicht | 543,4 g |

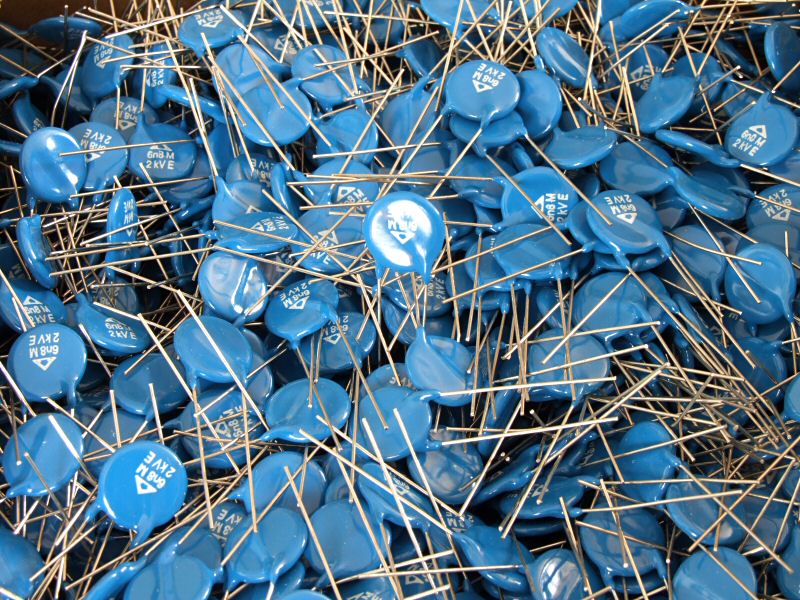

Von diesen kleinen Keramikkondensatoren habe ich eine größere Menge.
| Hersteller | Roederstein |
| Typ | HBE615 |
| Kapazität | 6800 pF |
| Kapazität gemessen | 6800 pF |
| Spannung | 4 kV DC |
| Durchmesser | 13 mm |
| Dicke | 2,5 mm |
| Rastermaß | 7,5 mm |
Die Kapazitäten habe ich mit dem LCR Meter gemessen.
|
