300 A Schweißtrafo

 [vor]

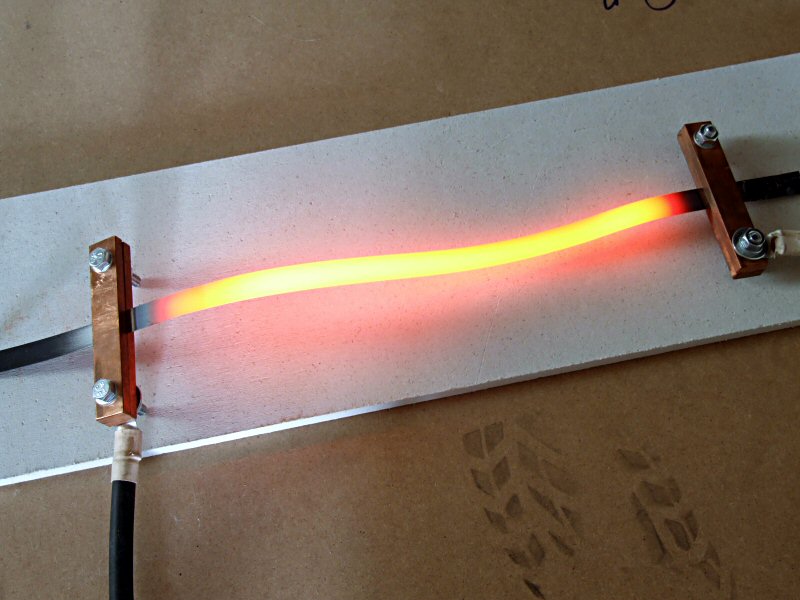

Mit dem Schweißtrafo läßt sich auch Stahl erwärmen. Ziel ist es ein Stück Stahl auf Schmiede- bzw. Schweißtemperatur zu erhitzen. Zum Test habe ich ein Metallspannband (Breite : 15,85 mm; Dicke : 0,45 mm) verwendet. Der Abstand zwischen den Kupferblöcken betrug 38,8 cm.

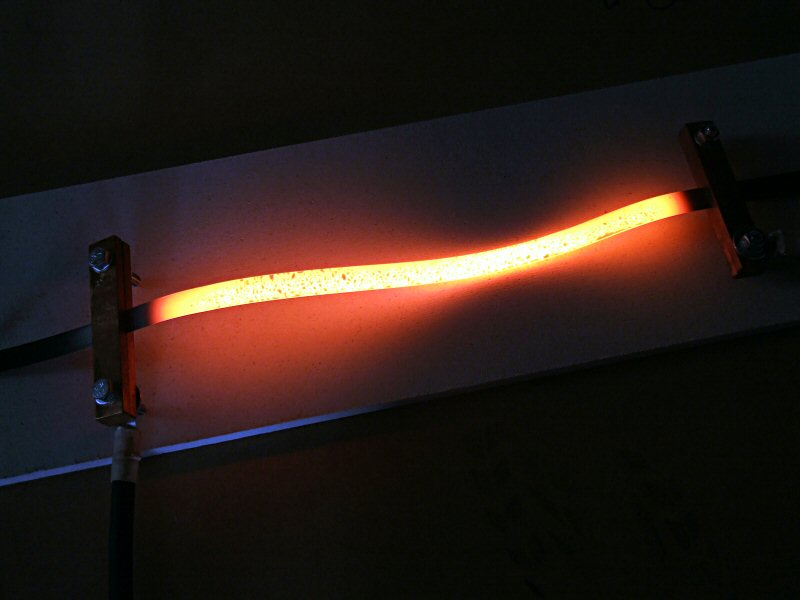

Nach kurzer Zeit tritt eine deutliche Verzunderung auf.

Der Strom wurde mit dem Zangenamperemeter Fluke 322 gemessen.

Schweißstrom soll Schweißstrom ist
115 A 151 A
140 A 196 A

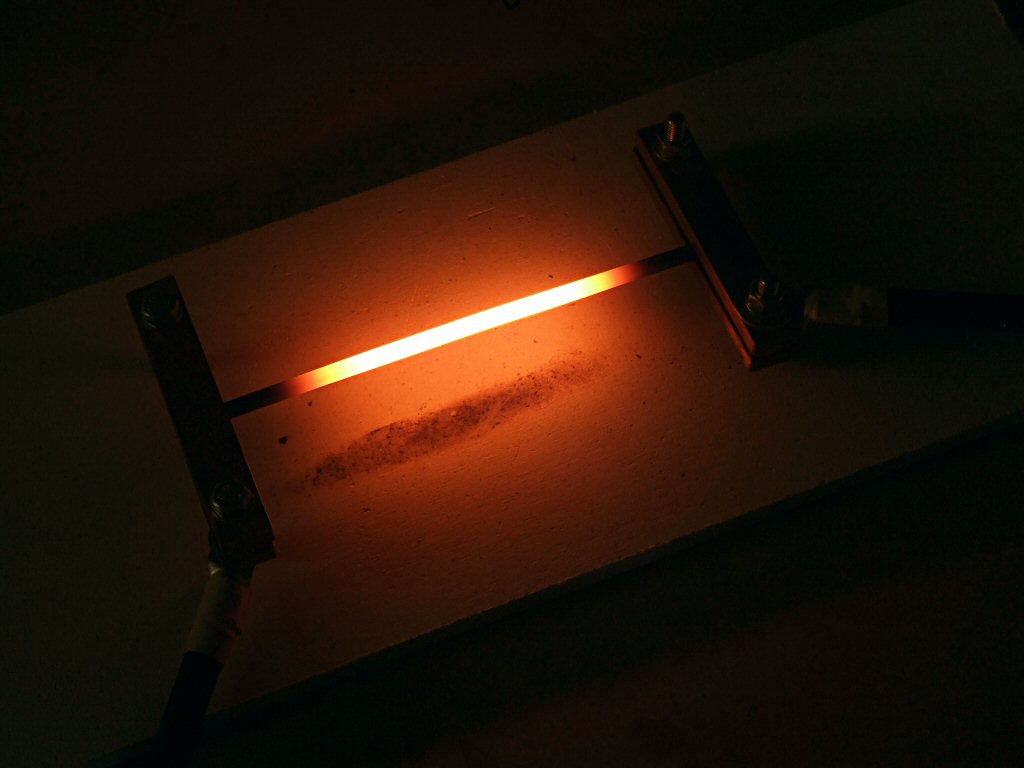

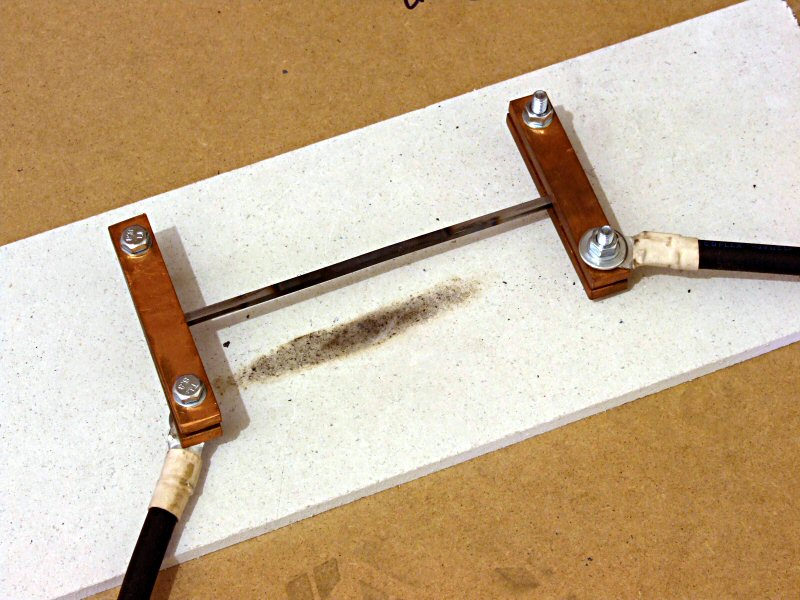

Beim zweiten Versuch habe ich ein Vierkantprofil (Kantenlänge 5,0 mm) verwendet. Der Abstand zwischen den Kupferblöcken betrug 19,0 cm.

Der Strom wurde wieder mit dem Zangenamperemeter Fluke 322 gemessen.

Schweißstrom soll Schweißstrom ist
115 A 155 A
140 A 200 A
165 A 251 A
