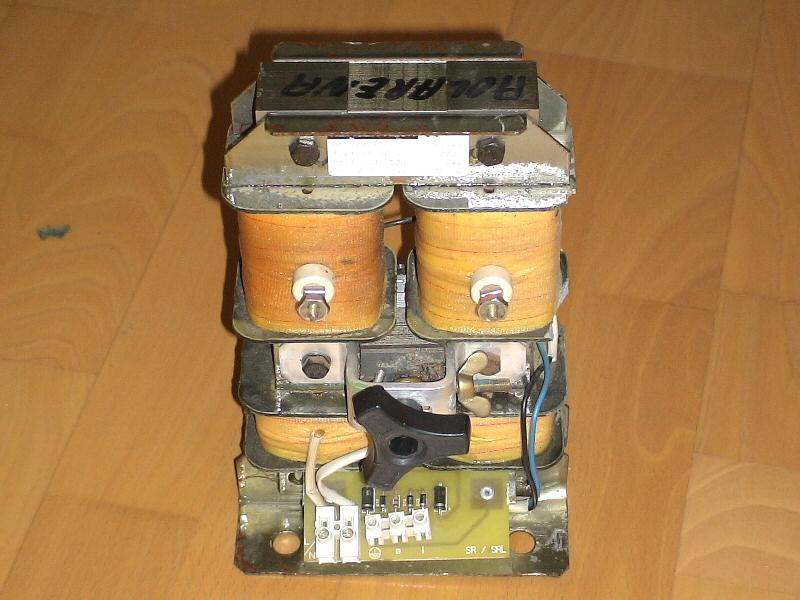

3.1.5. Neontrafo 5

 [vor]

Hersteller Klinger Neon
Typ SRM 50/4 R
Leistung 200 VA
Primär 230 V, 1,04 A
Sekundär 2 x 2,0 kV, 50/80 mA

Mit dem Trafo habe ich ein paar Messungen gemacht. Die Sekundärspannung des Neontrafos habe ich mit dem Voltcraft Multimeter und dem Hochspannungstastkopf gemessen. Jede Sekundärspule wurde gegen Masse gemessen. Der Strom wurde mit dem Zangenamperemeter gemessen.

Die Messungen wurde einmal mit maximaler (Kern herausgedreht)) und einmal mit minimaler Streukerneinstellung durchgeführt

maximal minimal
Primärspannung 232,5 V 232,5 V
Sekundärspannung 1,78 kV
1,62 kV		 1,56 kV
1,40 kV
Leerlaufstrom 0,98 A 0,83 A
Kurzschlußstrom 2,56 A 1,97 A
