Drossel 10

[vor]

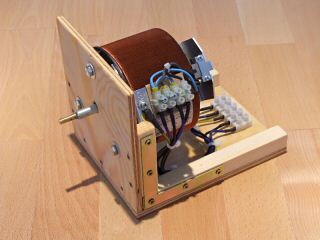

Bei dieser Drossel handelt es sich eigentlich um einen Regeltrafo, man kann ihn natürlich auch als variable Drossel verwenden.

Hersteller Metrel
Typ HSG 230/4,5 M100
Spannung 230 V
Regelbereich 0 - 230 V
Strom 4,5 A
Leistung 1035 VA
Durchmesser 12 cm
Höhe 7,2 cm

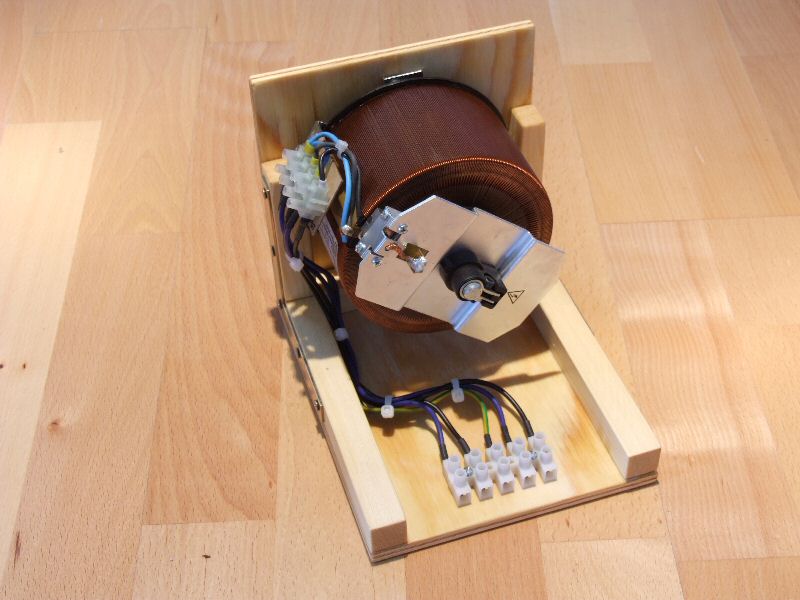

Belegung der Lüsterklemme (von links nach rechts).

Eingang N
Eingang L
PE
Ausgang N
Ausgang L

Um den Regeltrafo auch als variable Drosselspule verwenden zu können habe ich die Induktivität der Wicklung gemessen. Gemessen wurde mit dem LCR Meter. Die Induktivität ist stark abhängig von der Meßfrequenz.

Frequenz Induktivität
120 Hz 1840 mH
1000 Hz 618 mH
