Diese Lampe habe ich incl. Vorschaltgerät und Sockel vom Schrott gekauft. Die Betriebsparameter habe ich aus dem aktuellen Datenblatt von Philips.
| Name | Philips MasterColor CDM-T 70W/830 |
| Hersteller | Philips |
| Leistung | 70 Watt |
| Lampenspannung | 88 V |
| Lampenstrom | 0,98 A |
| Farbtemperatur | 3070 K |
| Lichtfarbe | Warmweiß |
| Länge | 103 mm |
| Durchmesser | 20 mm |
| Sockel | G12 |
| Lichtstrom | 6600 Lm |
| Lichtausbeute | 93 Lm/W |
| Lebensdauer | ca. 10000 h |
| Sockeltemperatur | 280 °C |
| Kolbentemperatur | 500 °C |
| Quecksilbergehalt | 4,5 mg |

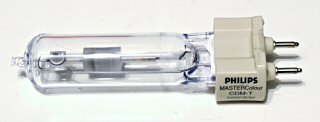

Die Lampe hat eine Keramikbrenner aus Aluminiumoxid.

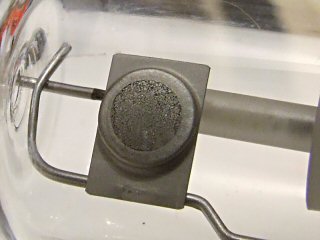

Detailaufnahme des Getterplättchens.

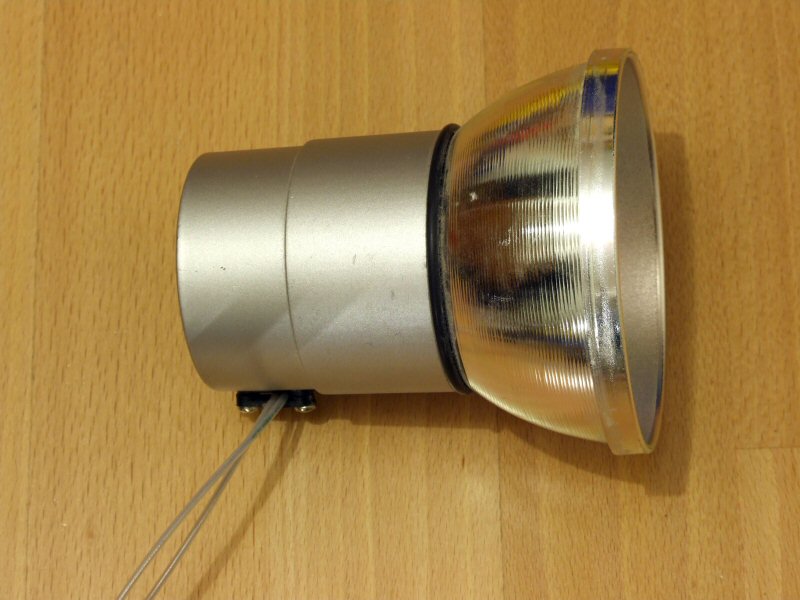

Fassung und Reflektor der Lampe.

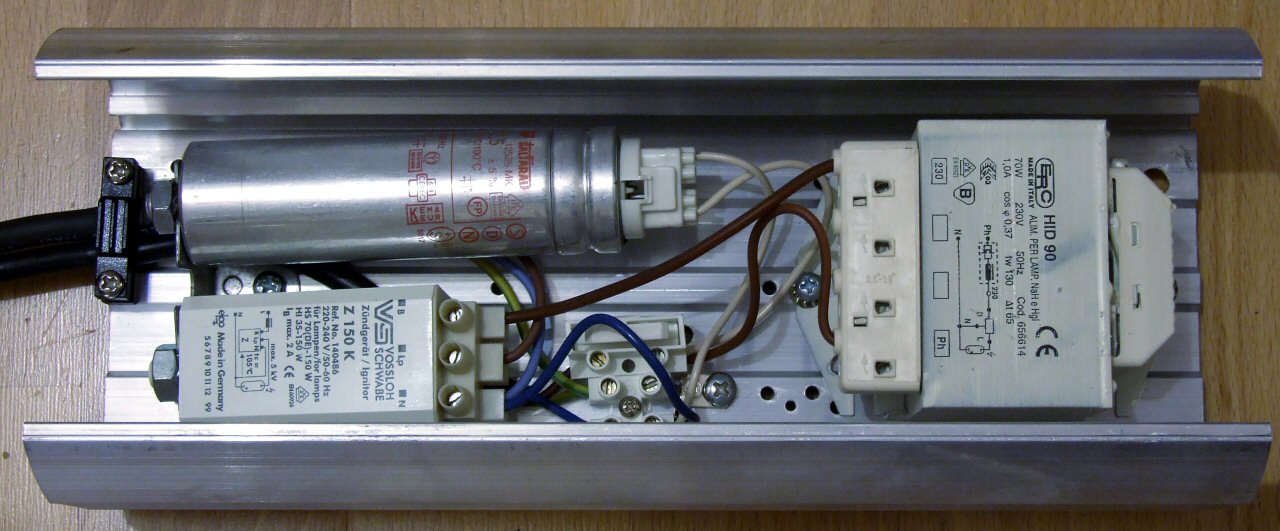

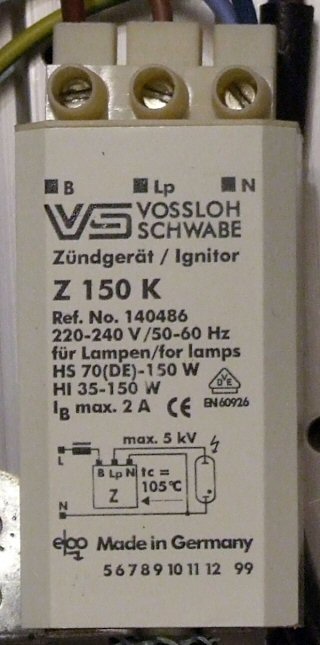

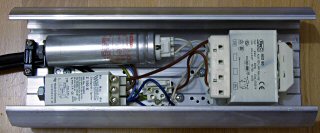

Das Vorschaltgerät mit Drossel, Zündgerät und Kompensationskondensator.

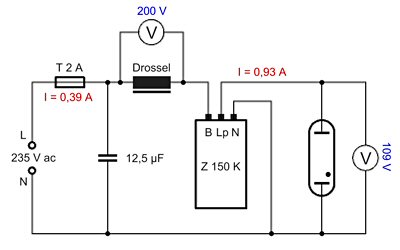

Der komplette Schaltplan.
Die gemessene Spannung an der Lampe ist etwas zu hoch, wahrscheinlich hat sie noch nicht ihre endgültige Betriebstemperatur erreicht.

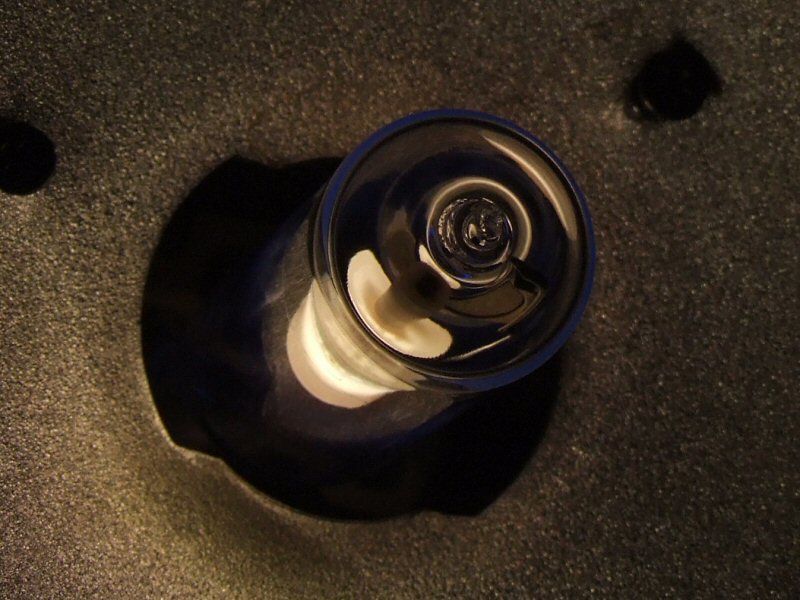

Die Lampe kurz nach dem Start.
Die Lampe hat einen UV Block den man an der blauen Farbe des Glases erkennen kann.
Nach kurzer Zeit ist die Lampe so hell das sie nur durch ein Schweißschild (Athermal 10 A1) fotographiert werden kann.

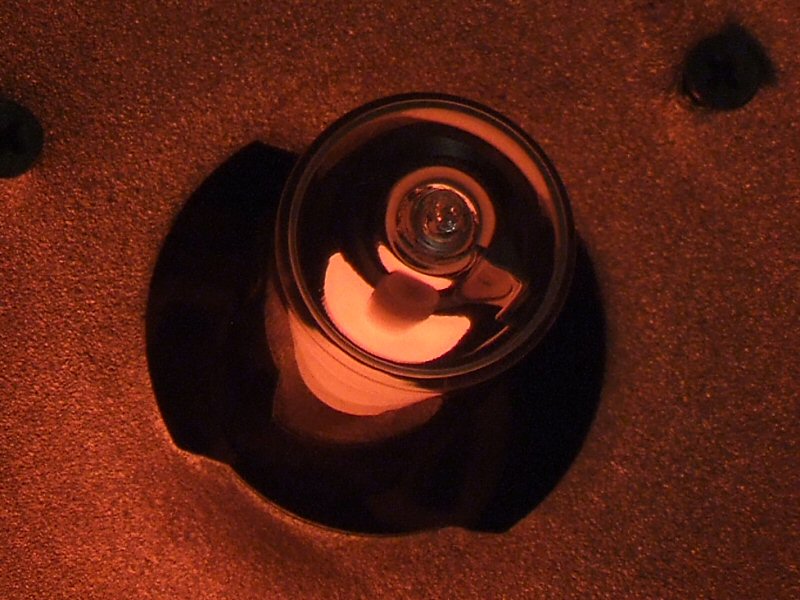

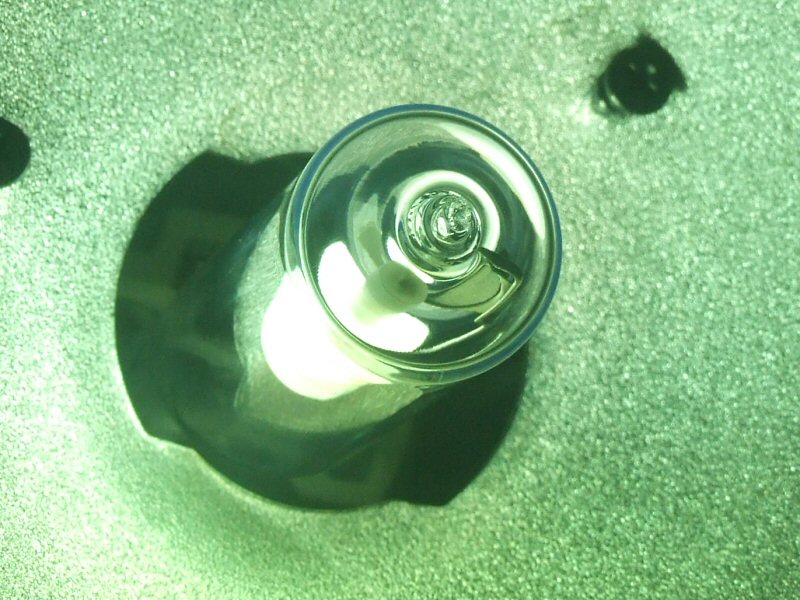

Nach dem Abschaltenn glüht der Brenner noch eine Weile.

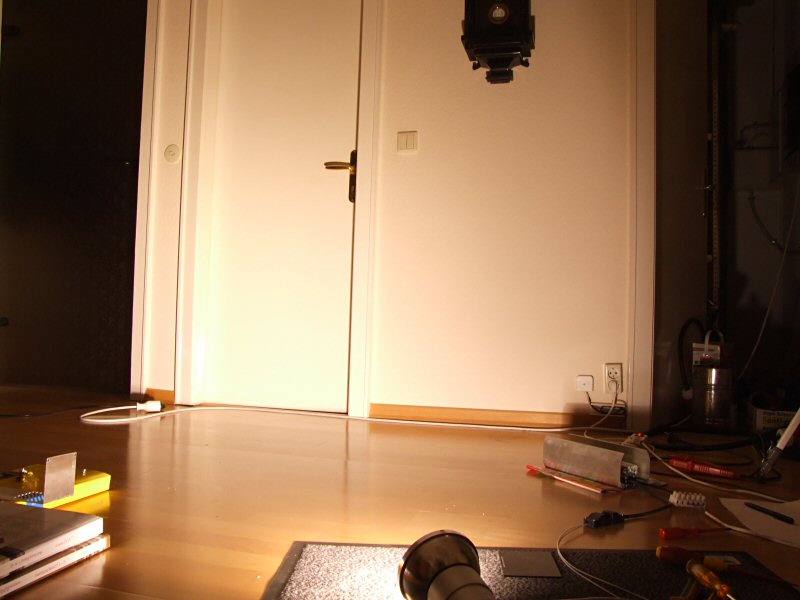

Der Spot des Reflektors.
|
