Im nächsten Versuch habe ich als Strombegrenzung einen wassergekühlten 24 Ohm Lastwiderstand in Form eines 2 kW Tauchsieders in Reihe zum Trafo geschaltet.

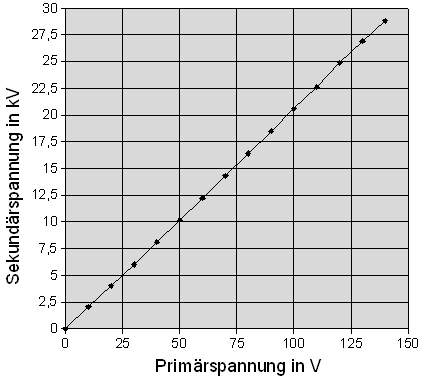

Die Spannung am Stelltrafo habe ich mit dem Tektronix Multimeter und den Strom mit dem Zangenamperemeter gemessen. Die Sekundärspannung wurde mit dem Hochspannungstastkopf HVP 40 gemessen. Die Spitze des Tastkopfes wurde an einen Pol, die Masseklemme an den anderen Pol der Sekundärspule angeschlossen.

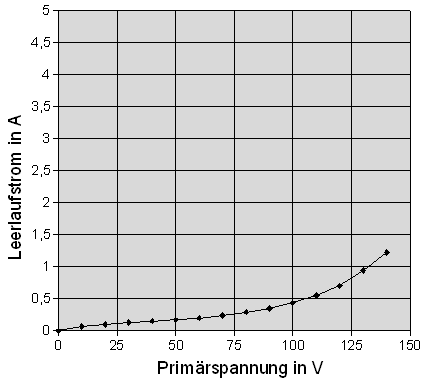

Die folgende Abbildung zeigt die Stromaufnahme während des Lichtbogens (1 cm Elektrodenabstand).
|
