5.6. Lichtbogen auf Teelicht

[vor]

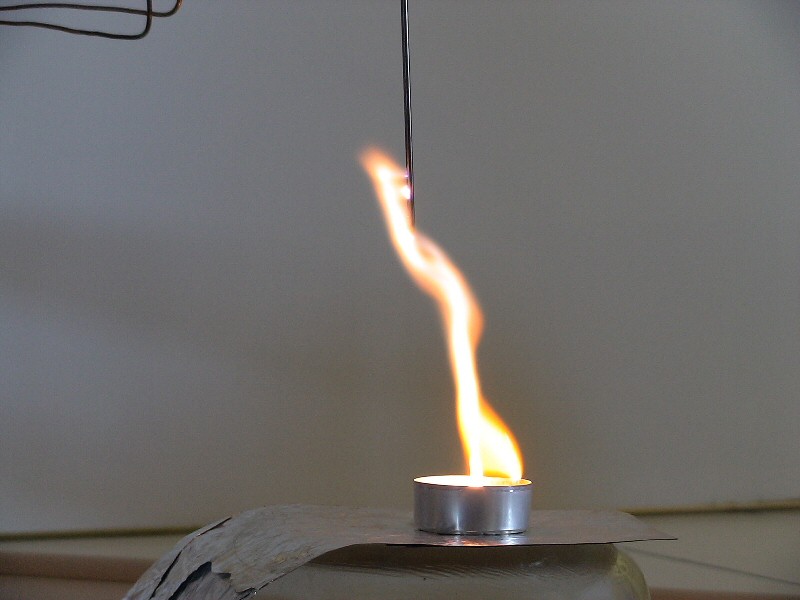

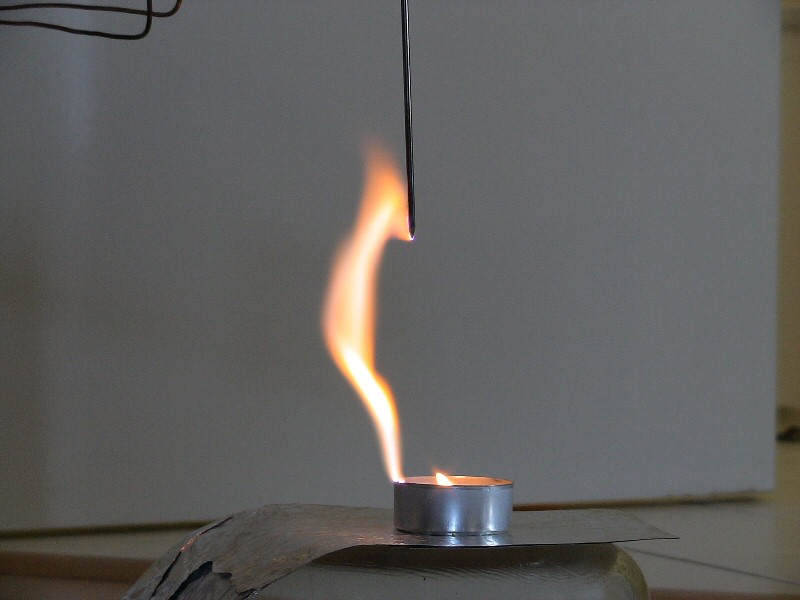

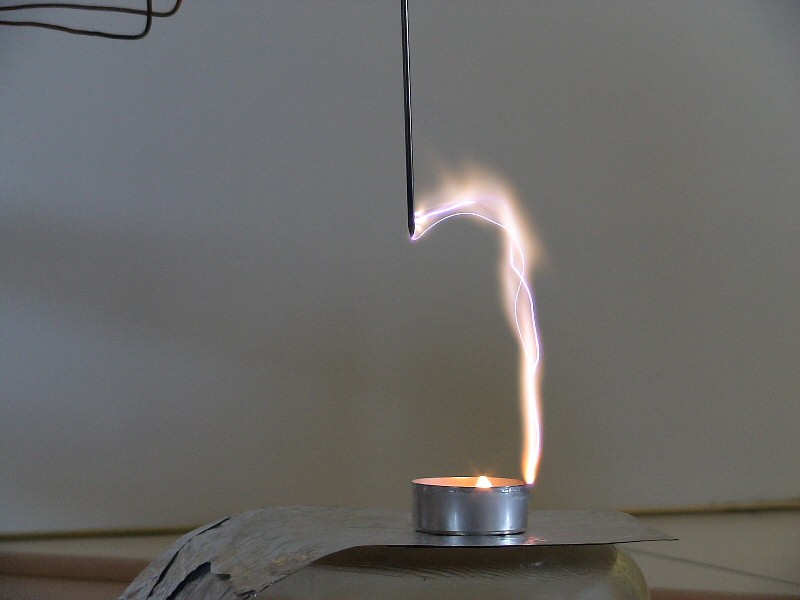

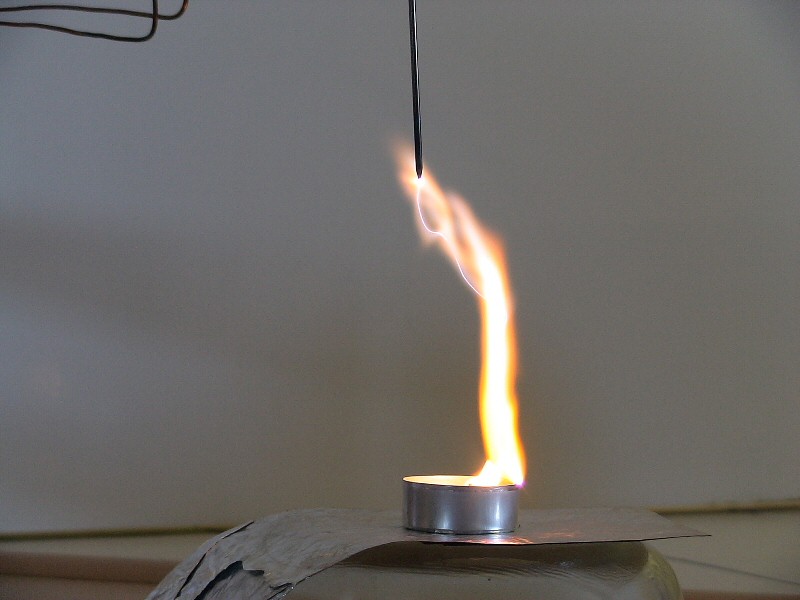

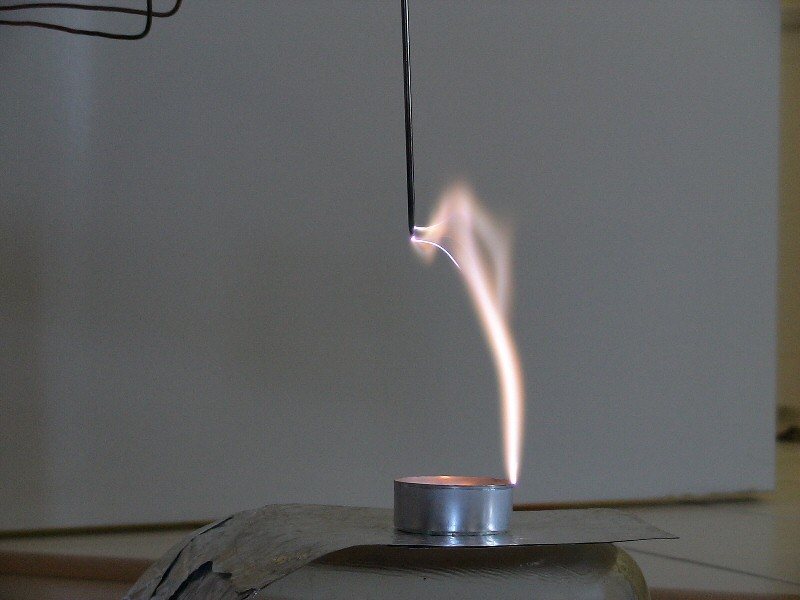

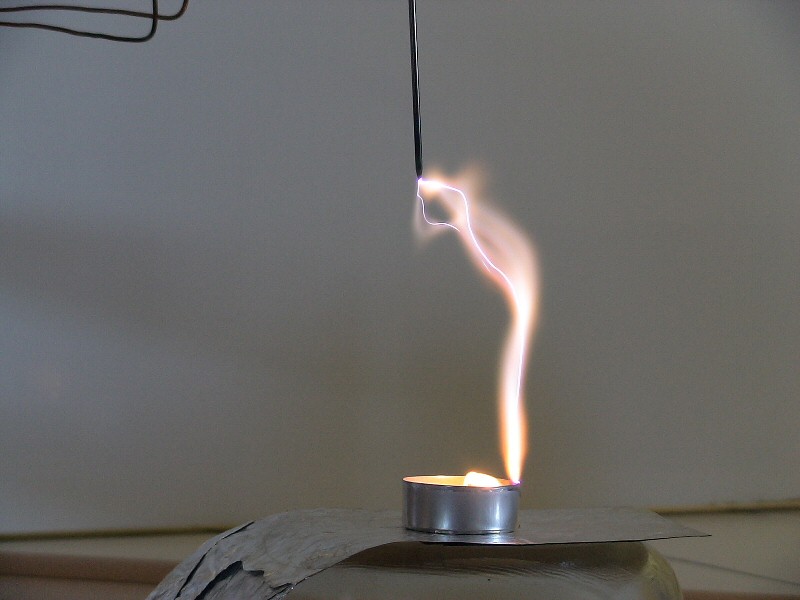

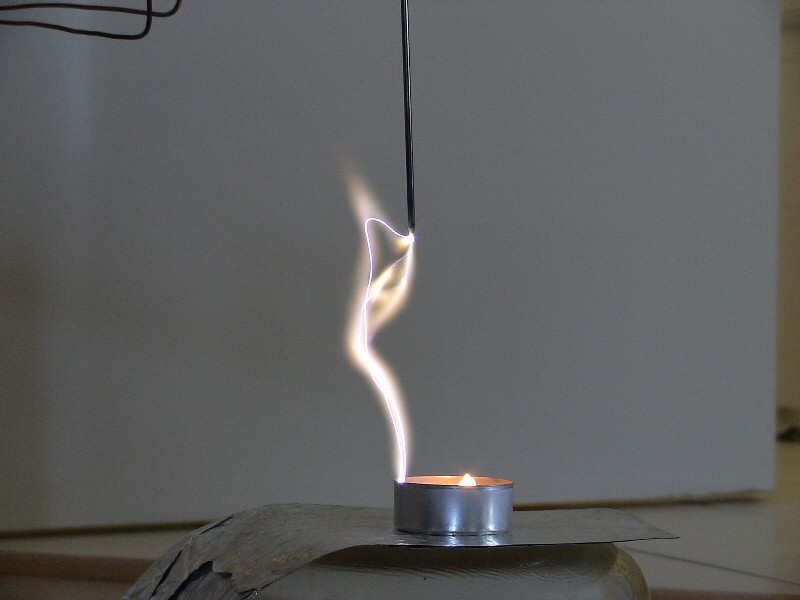

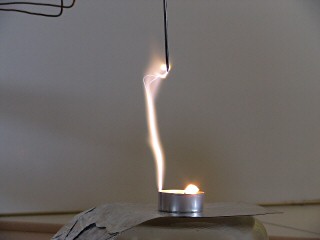

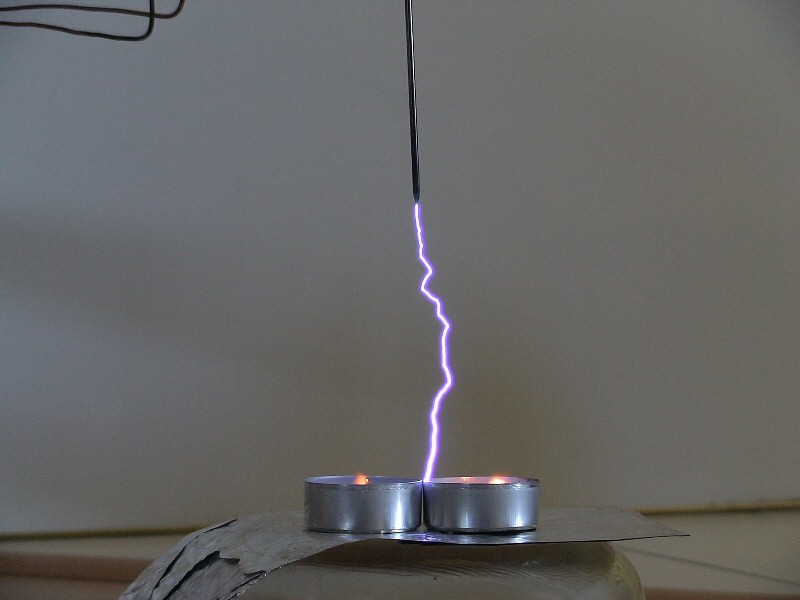

Die folgenden Bilder zeigen Lichtbögen die ich mit meinem Meßwandler 1 bei ca. 20 kV (mit Vorwiderstand) erzeugt habe. Als Elektroden dienten ein Wolframstab und ein Teelicht. Der Aluminiumbecher des Teelichts steht auf einer geerdeten Alufolie, der Abstand beträgt ca. 80 mm. Die Kerzenflamme ionisiert die Luft so daß diese Stecke durchschlagen werden kann. Brennt die Flamme nicht gibt es keine Entladungen oder Lichtbögen.

Die Bilder wurden mit dem Sony Camcorder DCR-HC 96 E im Fotomodus mit 2016*1512 Pixel aufgenommen.

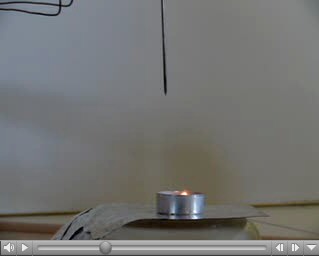

Vom Lichtbogen habe ich ein kleines Video aufgenommen.

Download Film (320*240, 1929 kB, mpeg1)

Interessant ist auch die Zündung des Lichtbogens. Die nächsten Bilder zeigen die ersten Frames des Videos als Einzelbild.

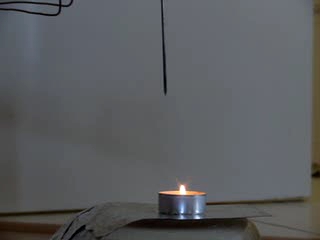

Frame 1


Frame 8

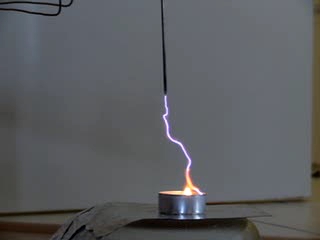

Frame 9


Frame 12

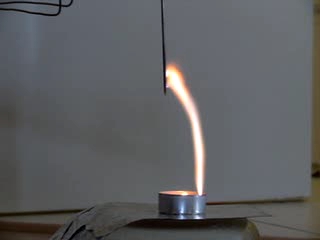

Frame 16

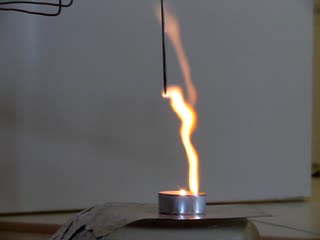

Frame 20

Aus den ersten 20 Frames habe ich ein animiertes Gif gemacht. Kurz von dem Zünden des Lichtbogens duckt sich die Flamme.


Der Ionenwind ist zum Teil so stark das die Flamme nach Einschalten der Hochspannung gelegentlich erlischt wie das folgende Video zeigt.

Download Film (320*240, 140 kB, mpeg1)
