Um an Trafos für meinen Mot Stack zu kommen habe ich auch bei Ebay gebrauchte Mikrowellenherde gekauft. Vor dem Ausschlachten habe ich damit noch alle möglichen Versuche gemacht die man sonst nicht in der Mikrowelle machen soll (darf).

Aber vorher noch ein paar technische Informationen zur Mikrowelle.

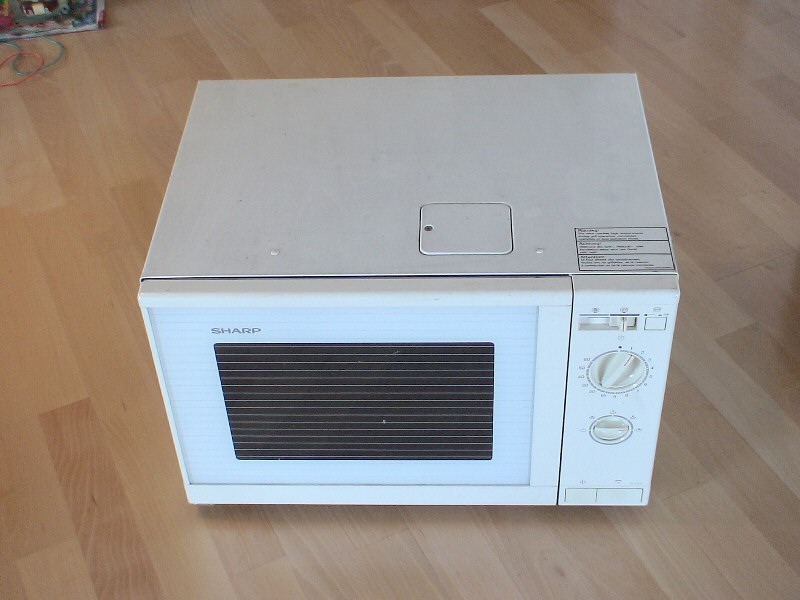

Jetzt widmen wir uns den Innereien der Mikrowelle, es handelt sich um ein Gerät von Sharp mit einer HF Leistung von 600 Watt.

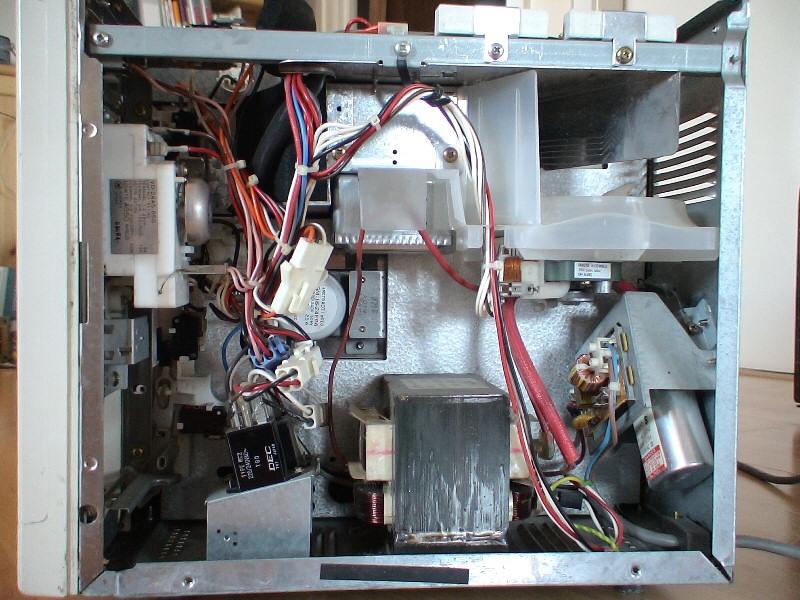

Alle wichtigen Bauteile befinden sich auf der rechten Seite und sind nach Entfernen der Gehäuseabdeckung leicht zugänglich.

Unten in der Mitte befindet sich der Transformator der das Magnetron mit der Heiz- und Hochspannung versorgt. Darüber befindet sich das Magnetron, durch das Blechgehäuse ist es aber nicht leicht zu erkennen. Rechts unten ist der Hochspannungskondensator und der Netzfilter auf einer Platine, darüber der Ventilator. Auf der linken Seite befinden sich einige Relais und die Zeitschaltuhr.

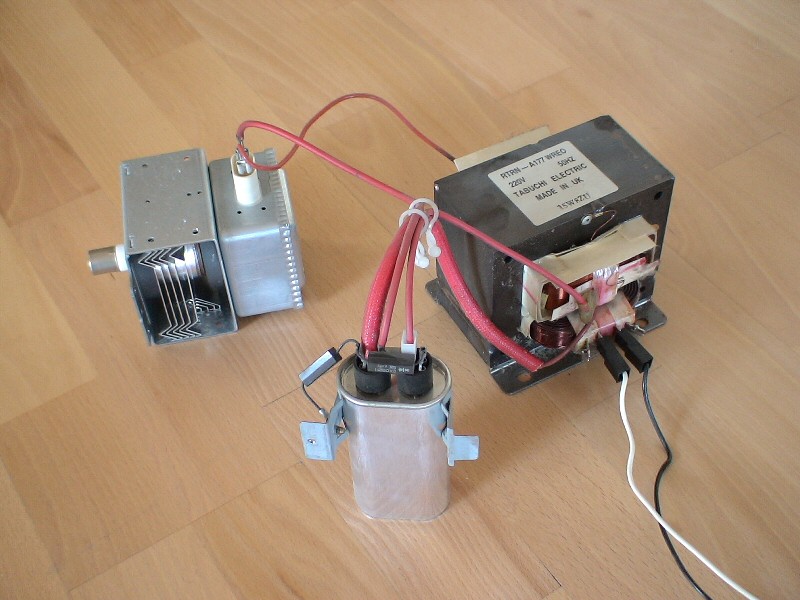

Um Mikrowellen zu erzeugen sind nur 4 Bauteile nötig, der Trafo, das Magnetron, der Kondensator und die Diode. Zur Inbetriebnahme braucht nur der Trafo an 230 V angeschlossen werden. Zusätzlich sind Trafo , Magnetron und Kondensator gemeinsam zu erden. So ein Aufbau wäre natürlich höchst gefährlich da die Mikrowellenstrahlung in keinster Weise abgeschirmt wird und sich frei im Raum ausbreiten kann. Bei dieser HF Leistung sind schwere körperliche Schäden zu erwarten.

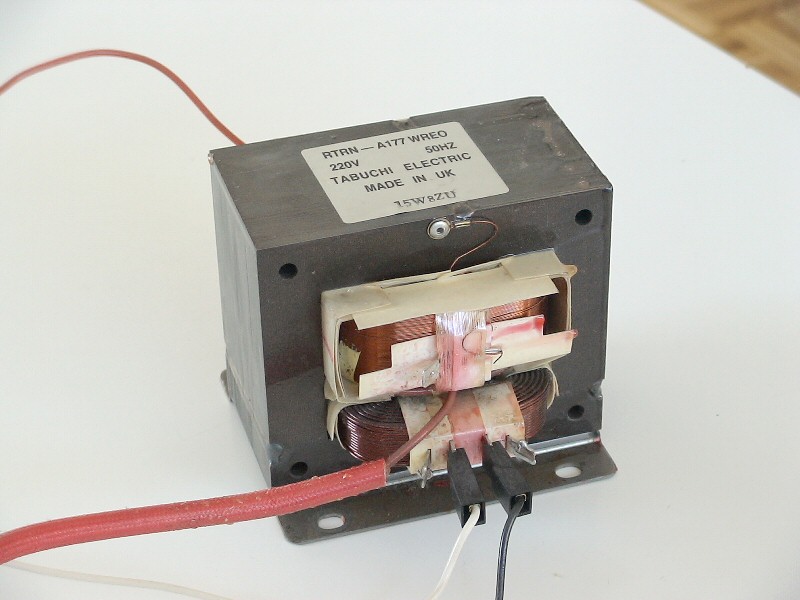

Die Primärspule liegt unten, die Sekundärspule oben. Dazwischen befinden sich die Wicklung zur Erzeugung der Heizspannung, dabei handelt es sich um wenige Windungen isolierten Kabels. Messungen mit diesem Trafo habe ich im Kapitel Mikrowellentrafos durchgeführt.

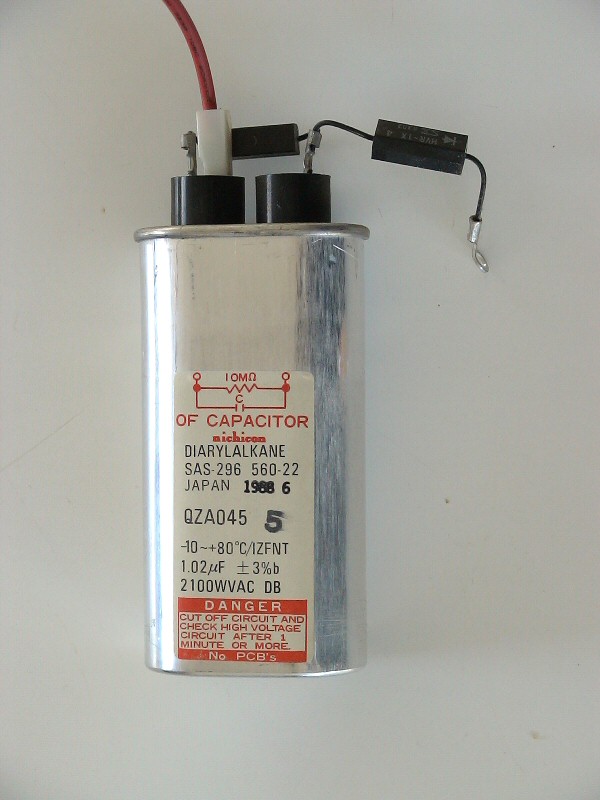

Der Kondensator hat eine Kapazität von 1,02 µF bei einer Spannung von 2100 V AC. Zur Sicherheit ist ein 10 MOhm Widerstand parallel geschaltet damit sich der Kondensator nach dem Ausschalten entlädt. Auf der rechten Seite ist die Hochspannungsdiode zu sehen.

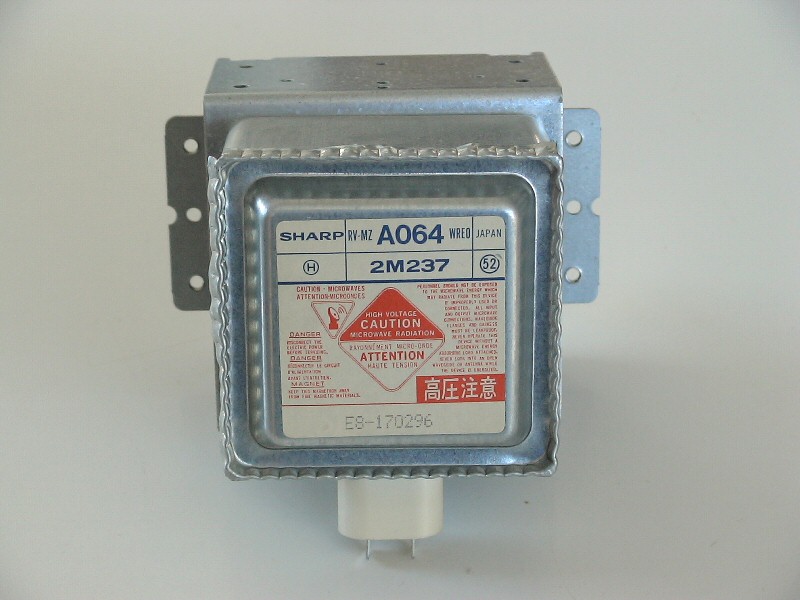

Nun widmen wir uns dem Magnetron, durch das Blechgehäuse ist noch nicht viel zu sehen.

Die zwei Kontakte sind für die Heizspannung und für die Hochspannung, Masse liegt am Gehäuse an.

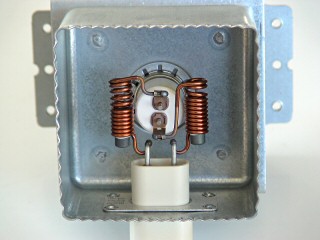

Unter dem Deckel sind zwei kleine Drosseln die HF Rückwirkungen auf das Netz verhindern.

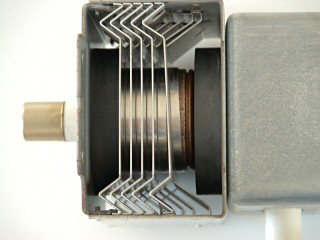

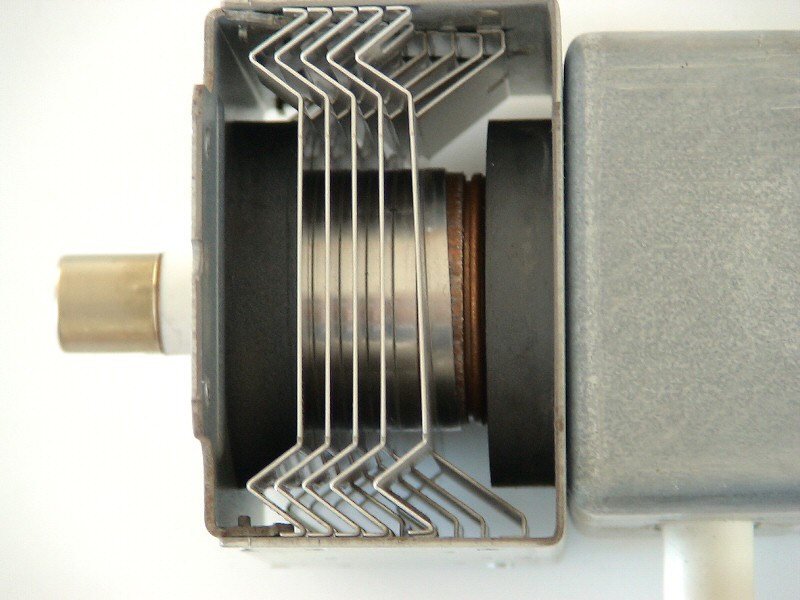

Hier sind neben den Kühlrippen die beiden Ferrit Magnete gut zu erkennen.

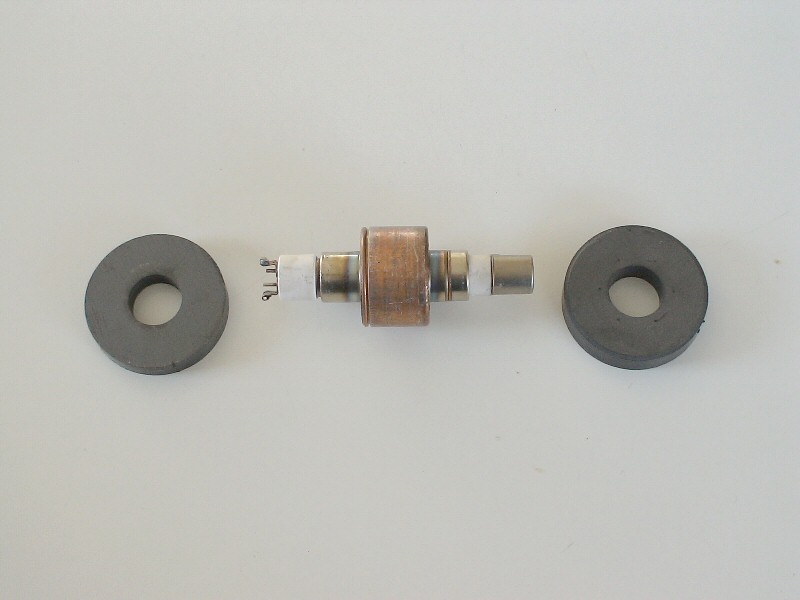

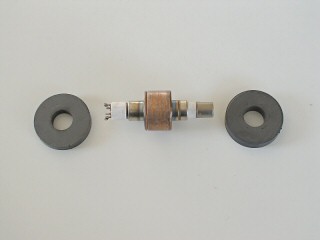

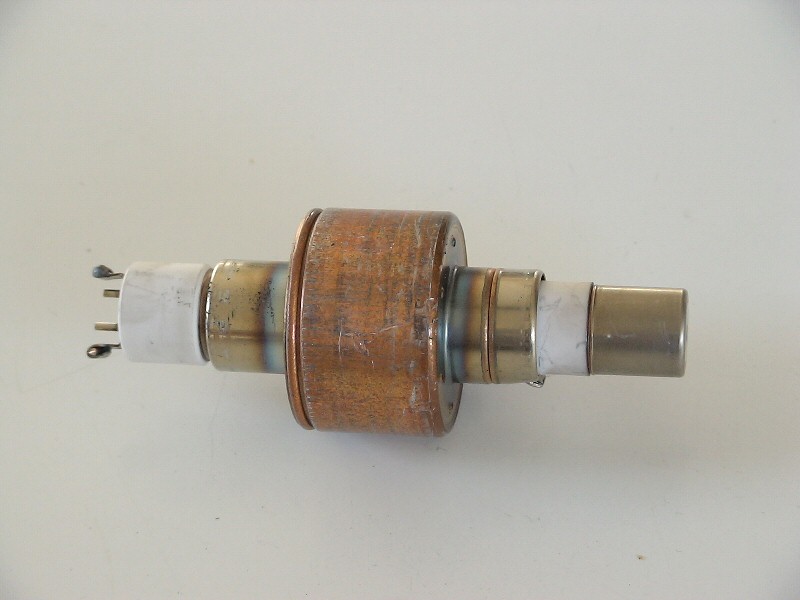

Nach Entfernung des Gehäuses und der Kühlrippen bleibt nur die Röhre übrig.

Die Verfärbungen am Röhrenkörper zeigen die starke Erwärmung der Röhre. Diesen Mikrowellenherd hatte ich vom Schrott und habe auch nicht ausprobiert ob er noch funktioniert.
