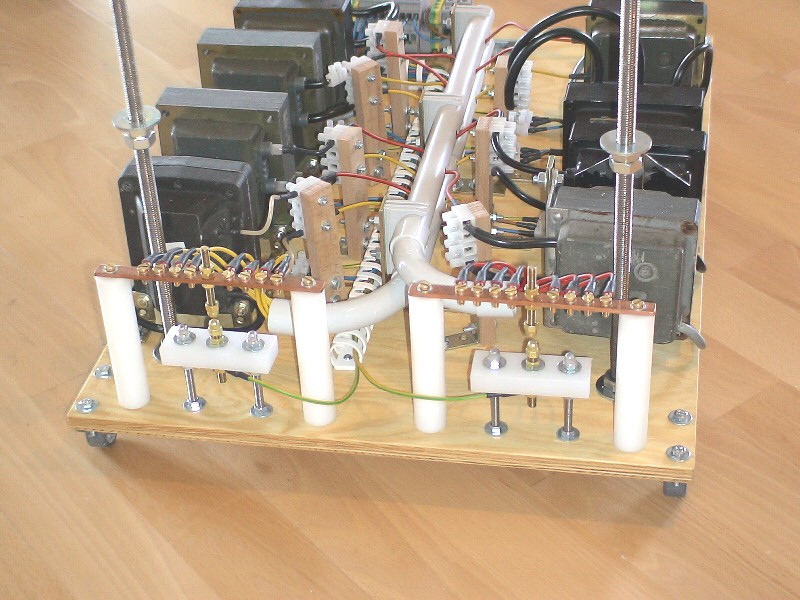

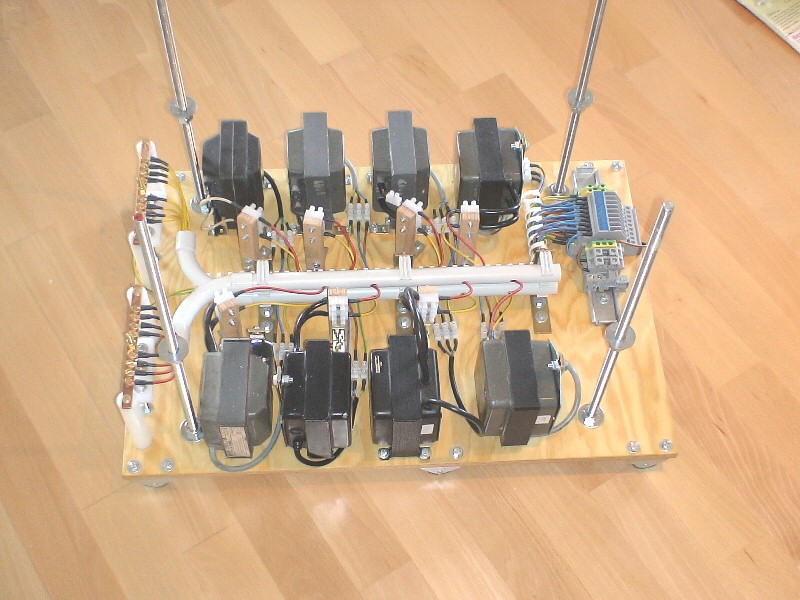

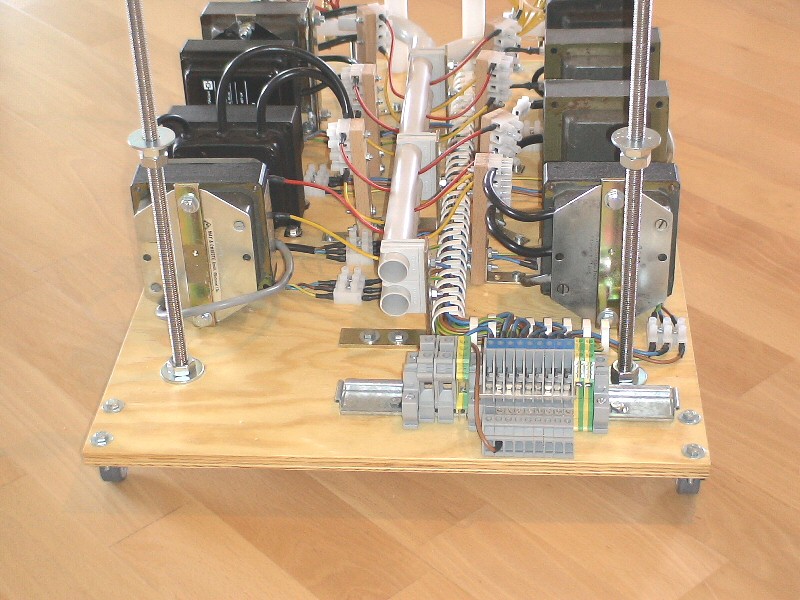

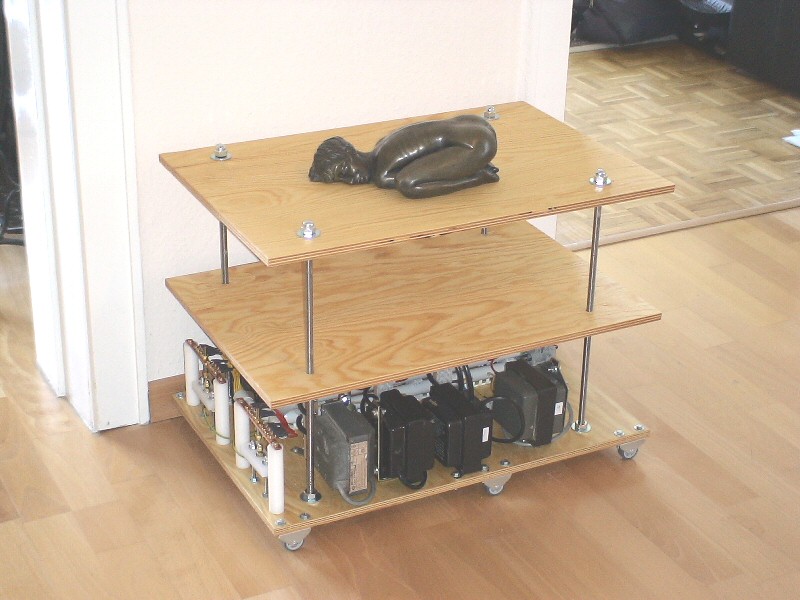

Hier ein paar Bilder der fast kompletten unteren Etage und der provisorisch montierten weiteren Brettern.
Man glaubt garnicht wieviele Kleinteile man für die Montage braucht. Deshalb habe ich mal eine Stückliste gemacht.
| Zündtrafos | 8 Stück |
| Kiefernsperrholz 12 mm, 40*60 cm, gewachst | 3 Stück |
| Rollen | 6 Stück |
| Schrauben M6 * 16 mm | 8 Stück |
| Schrauben M5 * 25 mm | 50 Stück |
| Schrauben M4 * 30 mm | 7 Stück |
| Schrauben M4 * 20 mm | 14 Stück |
| Schrauben M4 * 10 mm, Messsing | 20 Stück |
| Schrauben M3 * 30 mm | 16 Stück |
| Schrauben M3 * 25 mm | 14 Stück |
| Gewindestange M10 * 43 cm | 4 Stück |
| Gewindestange M5 V2A * 85 cm | 4 Stück |
| Gewindestange M5 Messing * 45 mm | 4 Stück |
| Gewindehülse M5 | 4 Stück |
| Gewindehülse M4 | 4 Stück |
| Muttern M10 | 32 Stück |
| Hutmuttern M10 | 4 Stück |
| Muttern M6 | 8 Stück |
| Muttern M5 | 74 Stück |
| Muttern M5 Messing | 12 Stück |
| Hutmuttern M5 Messing | 4 Stück |
| Muttern M4 | 21 Stück |
| Muttern M3 | 30 Stück |
| Unterlegscheiben M10 | 24 Stück |
| Unterlegscheiben M6 | 8 Stück |
| Unterlegscheiben M5 | 118 Stück |
| Unterlegscheiben M4 | 28 Stück |
| Unterlegscheiben M3 | 30 Stück |
| Stahlwinkel 12,0 * 5,5 cm | 4 Stück |
| Stahlwinkel 8,0 * 8,0 cm | 3 Stück |
| Stahlwinkel 3,0 * 3,0 cm | 7 Stück |
| Stahlwinkel 2,5 * 2,5 cm | 12 Stück |
| Delrin Rundstab 20 mm * 10 cm | 4 Stück |
| PA Platte 70 * 25 * 12 mm | 2 Stück |
| Lüsterklemmen 3 Reihen | 8 Stück |
| Lüsterklemmen 4 Reihen | 7 Stück |
| Ringösen | 18 Stück |
| Aderendhülsen | 104 Stück |
| Schrumpfschlauchabschnitte | 122 Stück |
| Kabel blau 1,5 mm2 | 9 Stück |
| Kabel braun 1,5 mm2 | 9 Stück |
| Kabel gelb-grün 1,5 mm2 | 10 Stück |
| Kabel rot 1,5 mm2 | 8 Stück |
| Kabel gelb 1,5 mm2 | 8 Stück |
| PVC Rohr 20 mm * 36 cm | 2 Stück |
| PVC Rohr Winkel | 2 Stück |
| Rohrschellen | 6 Stück |
| Kupferschiene 10 * 2 * 145 mm | 2 Stück |
| 35 mm Hutschiene 22 cm | 1 Stück |
| Reihenklemme 3 polig | 9 Stück |
| Reihenklemme 1 polig | 2 Stück |
| Reihenklemme PE | 3 Stück |
| Reihenklemme Endabstützung | 3 Stück |
|
