Säulenkontur

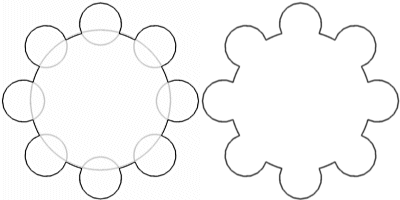

Bei der Berechnung der Säulenkontur werden um einen zentralen Kreis (Säule) kleine Kreise (Dellen für die Kannelüren) angeordnet. Die Schnittmenge der Kreise bildet dann die gewünschte Säulenkontur. Die kleinen Kreise können unabhängig vom Radius der Säule auf einem Umkreis plaziert werden. Dabei ist es natürlich erforderlich das die kleinen Kreise den großen Kreis schneiden.

Dabei kann die Ausrichtung nach Innen oder nach Aussen gewechselt werden.

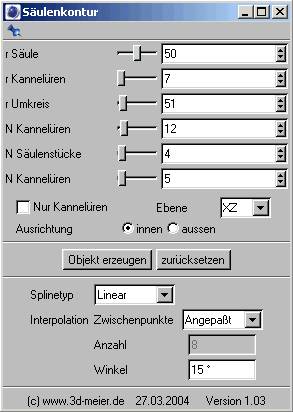

Beim Plugin können folgende Parameter eingestellt werden.

Mit den drei Radien für die Säule, die Kannelüren und dem Umkreis wird im wesentlichen das Aussehen bestimmt. Das Plugin hat eine Logik die nicht sinnvolle Kombinationen verhindern soll, das funktioniert aber leider z.T. nicht optimal. Mit der Option "zurücksetzten" lassen sich alle Parameter wieder auf die Startwerte zurücksetzten.

Mit dem Button "Objekt erzeugen" wird die Säulenkontur als Spline erzeugt. Durch Veränderung der Parameter kann das Objekt interaktiv verändert werden.

Wird die Option "Nur Kannelüren" aktiviert verschwinden die Zwischenräume, der Radius der Kannelüren wird dann automatisch berechnet.

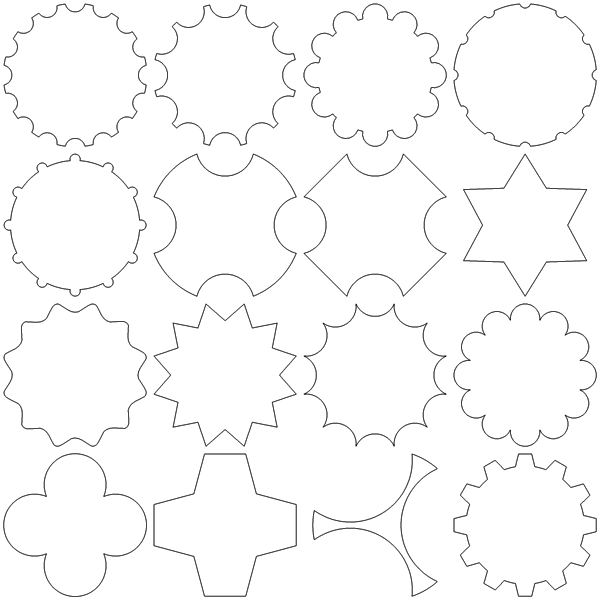

Die Anzahl der Zwischenpunkte für die Kannelüren und die Säulenstücke dazwischen lassen sich ebenfalls verändern. Durch sehr wenige Zwischenpunkte lassen sich auch eckige Strukturen erzeugen.
